一种用于袜子生产的翻面装置的制作方法

1.本技术涉及袜子加工设备技术领域，尤其涉及一种用于袜子生产的翻面装置。


背景技术：

2.袜子是人们衣食住行中的较为重要的一件衣物，虽然相比于其他衣物，袜子的存在感并不大，但是可以帮助人们提高足部的舒适感，是大部分人不可或缺的衣物，在袜子的制造生产中，当袜子被织布机织出并缝制上皮筋后，袜子是里面朝外，为了方便后续的熨烫和售卖，需要人工将袜子翻面后套在塑形板上，这种翻面方式工作效率低，工人的劳动强度大，因此在一袜子生产厂中采用了一种翻面装置对袜子进行翻面处理。
3.现有的种用于袜子生产的翻面装置，如中国专利授权号cn 112030513 a中所公布的一种袜子加工生产用袜子翻面装置，包括底座、竖筒、电磁铁、安装板、推袜头、电动推杆、驱动电机、顶板等机构，通过将袜口套设在套袜环上，然后将袜口向下拉，直至袜口套设在永磁铁的外部以下后，通过电磁铁与永磁铁将袜口夹紧，然后启动电动推杆，利用电动推杆推动袜头将袜子翻面，能够方便的对较长和较厚的袜子进行翻面，使用效果好。
4.但是该种袜子加工生产用袜子翻面装置还存在一些不足，该种袜子加工生产用袜子翻面装置将袜口套设在套袜环上，然后利用电动推杆将袜子推向竖筒内部，由于竖筒不透明，电动推杆的伸出长度难以把控，当电动推杆伸出距离超出袜子的承受范围时，会造成袜子的损坏，影响产品的质量，为此需要一种用于袜子生产的翻面装置解决上述不足。


技术实现要素：

5.本实用新型的目的在于提供一种用于袜子生产的翻面装置，以解决上述背景技术中提出的问题。
6.本技术实施例采用下述技术方案：
7.一种用于袜子生产的翻面装置，包括底板和底座，所述底板的顶面分别固定连接有扩口机构和支撑柱，所述底板的顶面分别开设有第二避让口和安装槽，所述安装槽的内底壁固定连接有传动机构，所述支撑柱的顶面固定连接有电机，所述支撑柱的前侧开设有滑槽，所述滑槽的内壁滑动连接有滑块，所述滑块的顶面开设有螺纹孔，所述螺纹孔的内壁螺纹连接有丝杆，所述丝杆的底端与滑槽的内底壁转动连接，所述电机的输出端贯穿滑槽的内顶壁并与丝杆的顶端固定连接，所述滑块的前侧固定连接有顶板，所述顶板的底面固定连接有搁板，所述搁板的底面固定连接有安装板，所述安装板前侧的转动连接有收缩机构。
8.优选的，所述底座的顶面分别固定连接有液压升降杆和立柱，所述液压升降杆的顶端与底板的底面固定连接，所述立柱的表面与第二避让口的内壁滑动连接，所述立柱的表面套接有套筒，所述搁板的底面固定连接有两个连接杆，两个所述连接杆的相对面均固定连接有第二齿条。
9.优选的，所述传动机构的数量为两个，所述传动机构包括与安装槽内底壁固定连
接的保护壳，所述保护壳的内壁分别转动连接有第一齿轮和第二齿轮，所述第一齿轮和第二齿轮啮合，所述传动机构还包括与安装槽内底壁滑动连接的第一齿条，所述第一齿条与第一齿轮啮合，所述保护壳的左右两侧均开设有齿条避让孔，所述保护壳的顶面开设有连杆避让孔。
10.优选的，所述扩口机构包括与底板顶面固定连接的扩口块，所述扩口块的数量为两个，两个所述扩口块的相对面滑动连接有滑动杆，所述滑动杆的数量为两个，两个所述滑动杆以扩口块前侧的竖直中线为对称轴对称设置在在两个扩口块相对面的左右两侧。
11.优选的，所述滑动杆的底面与安装槽内底壁滑动连接，右侧所述滑动杆的右侧与右侧第一齿条的左端固定连接，左侧所述滑动杆的左侧与左侧第一齿条的右端固定连接，两个所述滑动杆的相背面均开设有容纳口，两个所述容纳口的内壁均滑动连接有铁块。
12.优选的，所述安装板的顶面、搁板的顶面和顶板的顶面贯穿开设有同一个第一避让口，所述第一避让口的内壁与套筒的表面滑动连接，所述安装板的右侧贯穿开设有移动槽，所述安装板的前侧开设有两个运动槽，所述运动槽与移动槽内部连通。
13.优选的，所述收缩机构包括与安装板前侧通过连接轴转动连接的转动轮，所述转动轮的后侧固定连接有两个转动杆，两个转动杆对称安装在转动轮的后侧，两个所述转动杆的后侧均转动连接有摆动杆，两个所述摆动杆的后侧均转动连接有磁块，所述磁块的后侧与移动槽的后侧内壁滑动连接，所述转动轮的前侧固定连接有旋钮。
14.本技术实施例采用的上述至少一个技术方案能够达到以下有益效果：
15.其一，本实用新型通过收缩机构、连接杆、传动机构和扩口机构配合，可以帮助袜子翻面，使用者需要将袜子套在立柱，并使袜口的高度低于铁块的高度，然后将套筒套在袜子表面，启动电机，当电机驱动丝杆正转时，丝杆驱动收缩机构向下运动，同时连接杆带动第二齿条向下运动，当第二齿条越过保护壳顶面的连杆避让孔时，第二齿条与第二齿轮啮合，第二齿轮带动第一齿轮转动，第一齿轮转动时驱动第一齿条向远离立柱的方向移动，第一齿条带动滑动杆移动，滑动杆将袜口扩开，当收缩机构下落到铁块的高度时，旋转旋钮，将两个磁块向中间收拢，铁块受到磁块作用，从容纳口中滑出，推挤袜子与磁块贴紧，然后控制电机反转，铁块和磁块带动袜口向上运动，由于套筒采用亚克力材质制成，质量较轻，袜口向上运动时推动套筒向上，套筒限制袜子的其他的部位的运动，确保袜子能够完全翻面。
16.其二，本实用新型通过调节支撑装置的高度进而改变底板的高度，使得立杆顶端与底板的距离发生改变，方便使用者利用该装置为不同长度的袜子翻面。
附图说明
17.此处所说明的附图用来提供对本技术的进一步理解，构成本技术的一部分，本技术的示意性实施例及其说明用于解释本技术，并不构成对本技术的不当限定。在附图中：

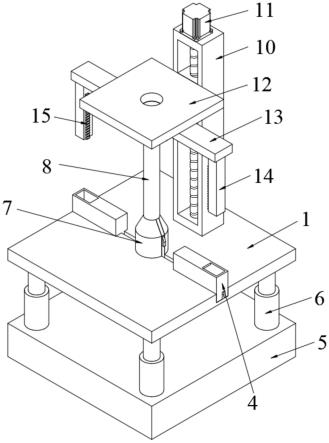

18.图1为：本实用新型的结构示意图；
19.图2为：本实用新型(套筒抽出)的结构示意图；
20.图3为：本实用新型底板的结构示意图；
21.图4为：本实用新型传动机构(保护壳剖视)的结构示意图；
22.图5为：本实用新型扩口机构的爆炸结构示意图；
23.图6为：本实用新型安装板的结构示意图；
24.图7为：本实用新型收缩机构的爆炸结构示意图。
25.图中：1、底板；2、安装板；201、第一避让口；202、移动槽；203、运动槽；3、收缩机构；301、转动轮；302、转动杆；303、摆动杆；304、磁块；305、旋钮；4、传动机构；401、保护壳；402、第一齿轮；403、第二齿轮；404、第一齿条；5、底座；6、液压升降杆；7、扩口机构；701、扩口块；702、滑动杆；703、容纳口；704、铁块；8、立柱；9、套筒；10、支撑柱；11、电机；12、顶板；13、搁板；14、连接杆；15、第二齿条；16、滑槽；17、滑块；18、丝杆；19、第二避让口；20、安装槽。
具体实施方式
26.为使本技术的目的、技术方案和优点更加清楚，下面将结合本技术具体实施例及相应的附图对本技术技术方案进行清楚、完整地描述。显然，所描述的实施例仅是本技术一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术保护的范围。
27.以下结合附图，详细说明本技术各实施例提供的技术方案。
28.请参阅图1-7，本实用新型提供一种用于袜子生产的翻面装置技术方案：
29.一种用于袜子生产的翻面装置，包括底板1和底座5，底板1的顶面分别固定连接有扩口机构7和支撑柱10，底板1的顶面分别开设有第二避让口19和安装槽20，安装槽20的内底壁固定连接有传动机构4，支撑柱10的顶面固定连接有电机11，支撑柱10的前侧开设有滑槽16，滑槽16的内壁滑动连接有滑块17，滑块17的顶面开设有螺纹孔，螺纹孔的内壁螺纹连接有丝杆18，丝杆18的底端与滑槽16的内底壁转动连接，电机11的输出端贯穿滑槽16的内顶壁并与丝杆18的顶端固定连接，滑块17的前侧固定连接有顶板12，顶板12的底面固定连接有搁板13，搁板13的底面固定连接有安装板2，安装板2前侧的转动连接有收缩机构3。
30.底座5的顶面分别固定连接有液压升降杆6和立柱8，液压升降杆6的顶端与底板1的底面固定连接，立柱8的表面与第二避让口19的内壁滑动连接，立柱8的表面套接有套筒9，搁板13的底面固定连接有两个连接杆14，两个连接杆14的相对面均固定连接有第二齿条15。
31.具体的，底板1、安装板2、支撑柱10和顶板12提供安装平台，底座5提供支撑作用，使用者可以先将套筒9抽出，然后在立柱8上套上袜子，并使袜口越过扩口机构7尽可能靠近底板1的顶面，帮助袜子完全舒展开，接着将由亚克力材质制成的套筒9套在袜子外面，当使用者启动电机11时，电机11转动带动丝杆18转动，丝杆18驱动滑块17沿着滑槽16的内壁移动，滑块17带动顶板12移动，顶板12带动搁板13移动，搁板13带动安装板2和收缩机构3移动，当电机11正转时，丝杆18驱动搁板13向下运动，当电机11反转时，丝杆18驱动搁板13向上运动，当搁板13带动连接杆14上的第二齿条15进入传动机构4中时，传动机构4驱动扩口机构7运动，使被套在立柱8上的袜子的袜口扩大，方便使用者将袜子翻面。
32.本实施例中，如图2至图5所示，传动机构4的数量为两个，传动机构4包括与安装槽20内底壁固定连接的保护壳401，保护壳401的内壁分别转动连接有第一齿轮402和第二齿轮403，第一齿轮402和第二齿轮403啮合，传动机构4还包括与安装槽20内底壁滑动连接的第一齿条404，第一齿条404与第一齿轮402啮合，保护壳401的左右两侧均开设有齿条避让孔，保护壳401的顶面开设有连杆避让孔。
33.扩口机构7包括与底板1顶面固定连接的扩口块701，扩口块701的数量为两个，两个扩口块701的相对面滑动连接有滑动杆702，滑动杆702的数量为两个，两个滑动杆702以扩口块701前侧的竖直中线为对称轴对称设置在在两个扩口块701相对面的左右两侧。
34.滑动杆702的底面与安装槽20内底壁滑动连接，右侧滑动杆702的右侧与右侧第一齿条404的左端固定连接，左侧滑动杆702的左侧与左侧第一齿条404的右端固定连接，两个滑动杆702的相背面均开设有容纳口703，两个容纳口703的内壁均滑动连接有铁块704。
35.具体的，当电机11正转时，丝杆18驱动搁板13向下运动，搁板13带动连接杆14向下运动，连接杆14带动第二齿条15运动，当第二齿条15进入保护壳401内部时，第二齿条15与第二齿轮403啮合，随着第二齿条15的运动，第二齿条15带动第二齿轮403转动，第二齿轮403带动第一齿轮402转动，第一齿轮402带动第一齿条404运动，由于第一齿轮402的宽度大于第二齿条15和第一齿条404的宽度之和，第二齿条15的后侧与第一齿条404的后侧不在同一平面内，二者不会相互干扰对方的运动，安装槽20的内底壁正对第二齿条15的位置开设有通孔，避免影响第二齿条15的运动，当第二齿条15向下运动时，第二齿条15驱动第一齿条404向远离立柱8的方向移动，第一齿条404带动滑动杆702运动，由于袜子越过扩口机构7，此时滑动杆702将袜子向两侧张开，由于第二齿条15长度的限制，第二齿条15与第二齿轮403的啮合时间有限，且第二齿轮403与第一齿轮402的传动比小于一，滑动杆702将袜子撑开的距离有限，不会影响袜子的产品质量。
36.本实施例中，如图6和图7所示，安装板2的顶面、搁板13的顶面和顶板12的顶面贯穿开设有同一个第一避让口201，第一避让口201的内壁与套筒9的表面滑动连接，安装板2的右侧贯穿开设有移动槽202，安装板2的前侧开设有两个运动槽203，运动槽203与移动槽202内部连通。
37.收缩机构3包括与安装板2前侧通过连接轴转动连接的转动轮301，转动轮301的后侧固定连接有两个转动杆302，两个转动杆302对称安装在转动轮301的后侧，两个转动杆302的后侧均转动连接有摆动杆303，两个摆动杆303的后侧均转动连接有磁块304，磁块304的后侧与移动槽202的后侧内壁滑动连接，转动轮301的前侧固定连接有旋钮305。
38.具体的，当电机11正转时，丝杆18驱动搁板13向下运动，搁板13带动安装板2向下运动，安装板2带动收缩机构3向下运动直到收缩机构3靠近底板1的顶面时停止电机11，由于第二齿条15的高度低于收缩机构3，此时滑动杆702已经将袜子向两侧张开，然后顺时针方向转动旋钮305，旋钮305带动转动轮301转动，转动轮301带动转动杆302运动，转动杆302带动摆动杆303运动，摆动杆303带动两个磁块304向中间靠拢，两个磁块304的相对面的磁极方向相同，所以不会吸附在一起，此时磁块304上容纳口703内部的铁块704分别被同侧的磁块304吸附，推挤着袜子吸附在磁块304上，然后控制电机11反转，电机11驱动磁块304带着铁块704向上移动，同时带动袜子向上运动，由于扩口块701形状的限制，套筒9卡在扩口块701顶部位置，当磁块304和铁块704夹着袜子向上移动到套筒9底端时，袜子兜住套筒9，带动套筒9向上移动，套筒9限制袜子的其他位置不能移动，袜子随着套筒9向上移动被翻面，由亚克力材质制成，质量轻，不会影响袜子的产品质量，当套筒9底端移动到立柱8的顶端位置时，袜子完成翻面，待搁板13运动到最高处后停止电机11的运作，使用者可以将袜子从磁块304和铁块704之间抽出，倒出铁块704并安装回容纳口703中，此时由于第二齿条15回到原来高度，滑动杆702回到起始位置，然后逆时针转动旋钮305，将两个磁块304分开。
39.工作原理：当该种用于袜子生产的翻面装置使用时，使用者首先将套筒9从第一避让口201中抽出，然后在立柱8上套上袜子，并使袜口越过扩口机构7尽可能靠近底板1的顶面，帮助袜子完全舒展开，接着将由亚克力材质制成的套筒9套在袜子外面，当使用者启动电机11时，电机11转动带动丝杆18转动，丝杆18驱动滑块17沿着滑槽16的内壁移动，滑块17带动顶板12移动，顶板12带动搁板13移动，搁板13带动安装板2和收缩机构3移动，当电机11正转时，丝杆18驱动搁板13向下运动，当电机11反转时，丝杆18驱动搁板13向上运动，启动电机11并使电机11正转了，丝杆18驱动搁板13向下运动，搁板13带动连接杆14向下运动，连接杆14带动第二齿条15运动，当第二齿条15进入保护壳401内部时，第二齿条15与第二齿轮403啮合，随着第二齿条15的运动，第二齿条15带动第二齿轮403转动，第二齿轮403带动第一齿轮402转动，第一齿轮402带动第一齿条404运动，由于第一齿轮402的宽度大于第二齿条15和第一齿条404的宽度之和，第二齿条15的后侧与第一齿条404的后侧不在同一平面内，二者不会相互干扰对方的运动，安装槽20的内底壁正对第二齿条15的位置开设有通孔，避免影响第二齿条15的运动，当第二齿条15向下运动时，第二齿条15驱动第一齿条404向远离立柱8的方向移动，第一齿条404带动滑动杆702运动，由于袜子越过扩口机构7，此时滑动杆702将袜子向两侧张开，由于第二齿条15长度的限制，第二齿条15与第二齿轮403的啮合时间有限，且第二齿轮403与第一齿轮402的传动比小于一，滑动杆702将袜子撑开的距离有限，不会影响袜子的产品质量，此时丝杆18驱动搁板13向下运动，搁板13带动安装板2向下运动，安装板2带动收缩机构3向下运动直到收缩机构3靠近底板1的顶面时停止电机11，由于第二齿条15的高度低于收缩机构3，此时滑动杆702已经将袜子向两侧张开，然后顺时针方向转动旋钮305，旋钮305带动转动轮301转动，转动轮301带动转动杆302运动，转动杆302带动摆动杆303运动，摆动杆303带动两个磁块304向中间靠拢，两个磁块304的相对面的磁极方向相同，所以不会吸附在一起，此时磁块304上容纳口703内部的铁块704分别被同侧的磁块304吸附，推挤着袜子吸附在磁块304上，然后控制电机11反转，电机11驱动磁块304带着铁块704向上移动，同时带动袜子向上运动，由于扩口块701形状的限制，套筒9卡在扩口块701顶部位置，当磁块304和铁块704夹着袜子向上移动到套筒9底端时，袜子兜住套筒9，带动套筒9向上移动，套筒9限制袜子的其他位置不能移动，袜子随着套筒9向上移动被翻面，由亚克力材质制成，质量轻，不会影响袜子的产品质量，当套筒9底端移动到立柱8的顶端位置时，袜子完成翻面，待搁板13运动到最高处后停止电机11的运作，使用者可以将袜子从磁块304和铁块704之间抽出，倒出铁块704并安装回容纳口703中，此时由于第二齿条15回到原来高度，滑动杆702回到起始位置，然后逆时针转动旋钮305，将两个磁块304分开，然后将套筒9从第一避让口201中抽出，重复上述步骤完成袜子的翻面。
40.还需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、商品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、商品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、商品或者设备中还存在另外的相同要素。
41.以上所述仅为本技术的实施例而已，并不用于限制本技术。对于本领域技术人员来说，本技术可以有各种更改和变化。凡在本技术的精神和原理之内所作的任何修改、等同替换、改进等，均应包含在本技术的权利要求范围之内。
