一种自动接布机的制作方法

本技术涉及纺织机械领域，具体是一种自动接布机。

背景技术：

1、随着技术水平越来越成熟，市面上流通着大量的布料产品，在布料生产的过程中，为了提高生产效率会进行连续生产，通常需要将前一面料与后一面料进行拼接，而拼接布料的技术也备受本领域关注。目前拼接两块布料具有多种方法，以运用粘合剂或者采用人工手捆的方式使两卷布拼接比较常见，还有一些会采用手提式缝合机进行缝合。

2、当使用粘合剂将两块布粘合到一起时，粘合剂的塑形成分挥发或被光照破坏了高分子结构，整体就会趋向硬脆，因此连接处的纵横向强力指标很低，容易被拉断；另一方面，粘合剂粘接完成后，在连接处两块无纺布的厚度不一致，这样生产出来的无纺布布匹，客户无法接受。采用手提式缝合机进行缝合或者人工手动缝合又存在操作复杂，拼接效果不好等情况。所以无论是粘合剂还是采用手提式缝合机进行缝合，或者人工捆绑等方法都存在工作效率低下、接布效果差、面料浪费严重的现象。

技术实现思路

1、本实用新型主要解决的技术问题是市场上的接布机接布效果差，费时费力，效率低下。

2、为解决上述技术问题，本实用新型采用的一个技术方案是：一种自动接布机，包括:接布机机架，所述接布机机架上部设置有气缸和压杆，所述气缸控制压杆上下运动，所述压杆上设置有加热片；所述接布机机架上还设有工作台，所述工作台位于所述压杆下方，所述工作台上依次设置有接布通道、切布通道和隔热板；所述切布通道上设置一电阻丝，所述接布机机架上设置有调节部，所述电阻丝与所述调节部相连，所述接布通道上设置有加热片。

3、有益效果：在本方案中布料在工作台上通过切布通道、接布通道在气缸和压杆的共同作用下，实现了自动被切割和热融合，达到自动拼接布料的目的，提高了接布的效率，并且贴合的损失小，降低了生产成本，接布平整无皱，布料粘结效果好，节省工时，提高工作效率。

4、自动接布机还包含调压器，所述调压器安装于机架底部支架上，用于调节电压，因为市场上的布料的种类繁多，每种布料的材料厚度所需熔点等等又不完全一样，所以需要的温度也不相同，这里通过调节电压来实现调节温度，以便使多种布料的自动拼接都达到很好的效果。

5、所述接布通道和压杆上安装有高温胶带，使其平面受热均匀，导热效果更好。

6、所述气缸安装在所述压杆的上方，这样用来接布的操作空间更大，使用起来更方便。

7、还包括气源处理器，所述气缸为至少两个气缸，气源处理器控制所述气缸上下运动，通过气源处理器来控制气缸上下运动并且能调节气缸的动力大小，多个气缸能够保证压杆给工作台的力均匀，使布料在拼接过程效果同样的好，不会出现靠近气缸处和远离气缸处的拼接效果不一致的情况。

8、所述气缸的数量是三个，在压杆上依次排列，经过多次实验发现当气缸数量为三个时，布料的拼接效果最好。

9、所述调节部通过一滑动组件来调节电阻丝，使电阻丝一直处于绷直的状态，电阻丝会在高温条件下变形，这样会影响切布效果，调节装置在电阻丝变形时对其调节，使电阻丝一直保持绷直状态。

10、所述压杆和接布通道采用的材料是金属铝，压杆和接布通道上都安装有加热片，工作时需要压杆和接布通道快速加热到指定温度，金属材料以其快速导热性在这里非常合适，此处使用银、铜、金、铝等材料都可以达到想要的效果，但是考虑到经济效益，我们选择金属铝作为制作材料。

11、机架下设置有万向轮，万向轮具有锁定装置，这样方便自动接布机的自由移动，当自动接布机工作时通过锁定装置将万向轮锁住，这样又可以防止接布机因为晃动影响接布效果。

12、本方案中布料在工作台上通过切布通道、接布通道在气缸和压杆的共同作用下，实现了自动被切割和热融合，达到自动拼接布料的目的，具有如下有益效果：

13、1.本实用新型通过将需要拼接的布料放在工作台上经过切布通道、接布通道在气缸和压杆的共同作用下，实现了自动被切割和热融合，实现布料的自动拼接，节省了人力，缩减了步骤，贴合的损失减少，降低了生产成本，提高了工作效率。

14、2.通过热融合技术接布平整无皱，布料粘结效果好，操作简单。

技术特征：

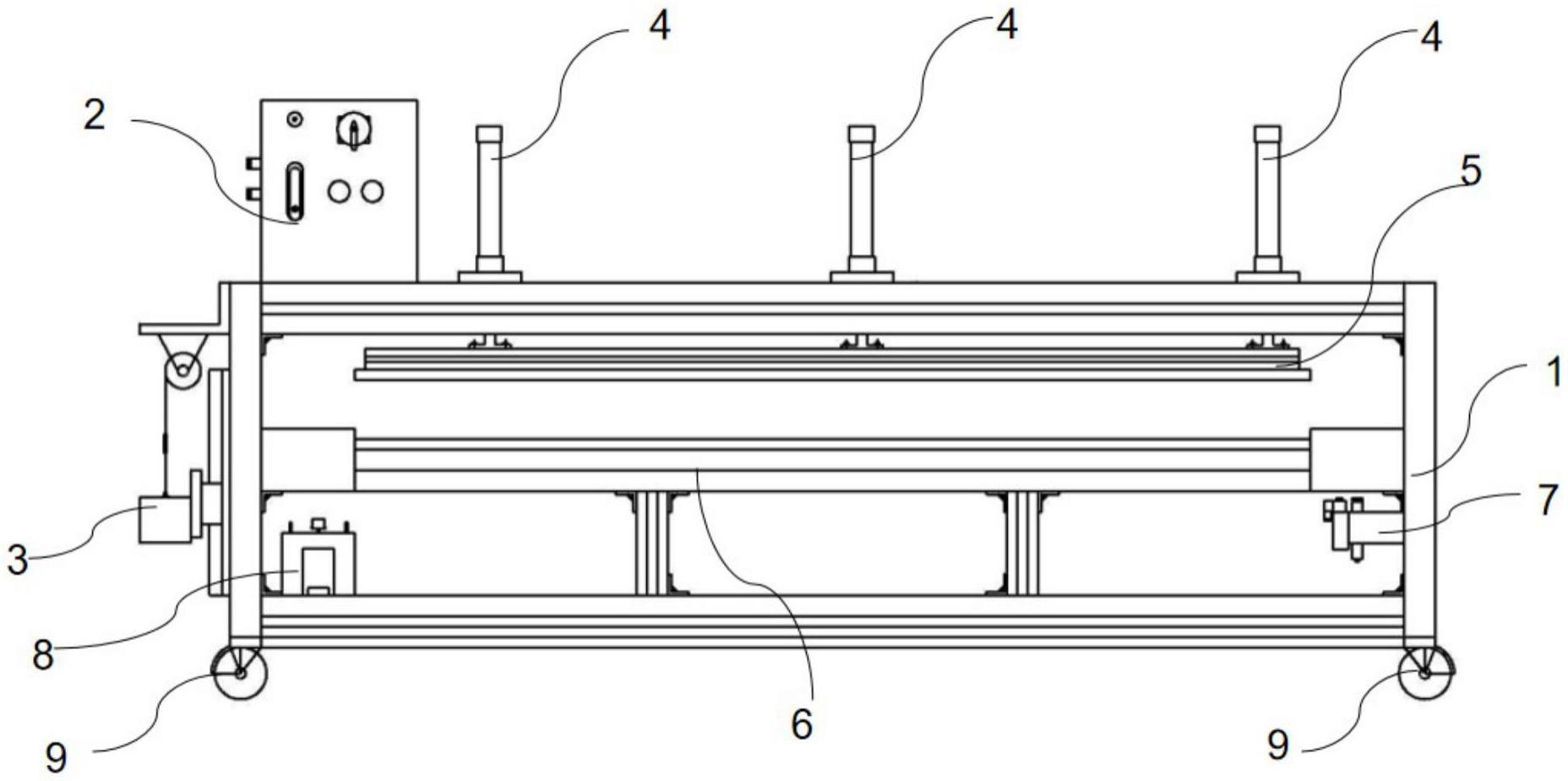

1.一种自动接布机，其特征在于，包括：

2.根据权利要求1所述的自动接布机，其特征在于：还包含调压器（8），所述调压器（8）安装于所述接布机机架（1）底部支架上，用于调节电压。

3.根据权利要求2所述的自动接布机，其特征在于：所述接布通道（602）和压杆（5）上安装有高温胶带。

4.根据权利要求1所述的自动接布机，其特征在于：所述气缸（4）安装在所述压杆（5）的上方。

5.根据权利要求1所述的自动接布机，其特征在于：还包括气源处理器（7），所述气缸（4）为至少两个气缸，所述气源处理器（7）控制所述气缸（4）上下运动。

6.根据权利要求5所述的自动接布机，其特征在于：所述气缸（4）的数量是三个，在所述压杆（5）上依次排列。

7.根据权利要求1所述的自动接布机，其特征在于：所述调节部（3）通过滑动组件与所述电阻丝（604）相连，使电阻丝一直处于绷直的状态。

8.根据权利要求1所述的自动接布机，其特征在于：所述压杆（5）和接布通道（602）采用的材料是金属铝。

9.根据权利要求1-8任一所述的自动接布机，其特征在于：所述接布机机架（1）下设置有万向轮（9），所述万向轮（9）安装有锁定装置。

技术总结
本技术公开了一种自动接布机，包括:接布机机架，所述接布机机架上部设置有气缸和压杆，所述气缸控制压杆上下运动，所述压杆上设置有加热片；所述接布机机架上还设有工作台，所述工作台位于所述压杆下方，所述工作台上依次设置有接布通道、切布通道和隔热板；所述切布通道上设置一电阻丝，所述接布机机架上设置有调节部，所述电阻丝与所述调节部相连，所述接布通道上设置有加热片。本技术通过电阻丝的封切和热融合技术提高了接布的效率，并且贴合的损失小，降低了生产成本，接布平整无皱，布料粘结效果好，节省工时，提高了工作效率。

技术研发人员：范鸿保,叶建平
受保护的技术使用者：江苏迈思德超净科技有限公司
技术研发日：20221027
技术公布日：2024/1/13
