一种针织衫生产用提针组件的制作方法

1.本实用新型涉及纺织技术领域，特别涉及一种针织衫生产用提针组件。


背景技术：

2.针织衫是利用织针把各种原料和品种的纱线构成线圈，再经串套连接成针织物的工艺产物，即利用织针编织成的衣物，其质地松软，有良好的抗皱性与透气性，并有较大的延伸性与弹性，穿着舒适，通过针织机进行针织制造，在织机上，必须实现按照一定的规律将经线分为上下两层交替变化，形成使纬线通过的通道，纬线引入开口后，两层经线根据织物组织法上下交替位置，形成新的开口，反复如此，便完成织物的织造过程，对于需要控制经线上下交替的提针结构，是织机上比较重要的结构，现有的织机上的提针机构，只能通过调整电机的转速调整提针上下移动的频率，在使用时提针上下移动的幅度通常是固定的，不能根据不同的需求进行适应性调整。


技术实现要素：

3.本实用新型的主要目的在于提供一种针织衫生产用提针组件，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型采取的技术方案为：一种针织衫生产用提针组件，包括安装座和提针，多个所述提针安装在安装板上，所述安装板的顶部固定有导向杆，所述导向杆通过安装套与安装座竖直滑动连接，所述导向杆位于安装套的下方套接有拉力弹簧，所述导向杆上竖直连接有控制杆，所述控制杆的顶部横向插接有调节块，所述调节块的上端竖直固定有顶杆，位于所述顶杆的上方设置有控制盘，所述控制盘的底部为倾斜设置。
5.优选的，所述导向杆至少设置有两个，多个所述导向杆通过横杆相串联，所述控制杆与横杆固定连接。
6.优选的，所述控制杆通过安装套与安装座竖直滑动连接，所述控制杆位于安装套的下方套接有拉力弹簧。
7.优选的，所述控制杆的顶部横向开设有通槽，所述调节块在通槽的内腔滑动，所述通槽通过锁紧螺栓与调节块相锁定。
8.优选的，所述控制盘上安装有驱动电机，所述驱动电机与安装座相连接。
9.优选的，所述安装板上固定有导向块，所述导向块与安装座竖直滑动连接。
10.与传统技术相比，本实用新型产生的有益效果是：
11.1、该针织衫生产用提针组件，通过安装板上下往复移动带动提针上下，通过控制盘周期性的转动，底部倾斜的控制盘带动与其相接触的顶杆上下移动带动控制杆和导向杆上下移动，通过安装的拉力弹簧，便于对导向杆进行拉动复位，从而能够稳定控制导向杆和底部的安装板上下往复移动，当需要调整移动幅度时，通过横向滑动调节块，调整滑块上顶杆与控制盘中心的距离，能够调整顶杆上下移动的幅度，便于根据需求进行调整，方便使用。
附图说明

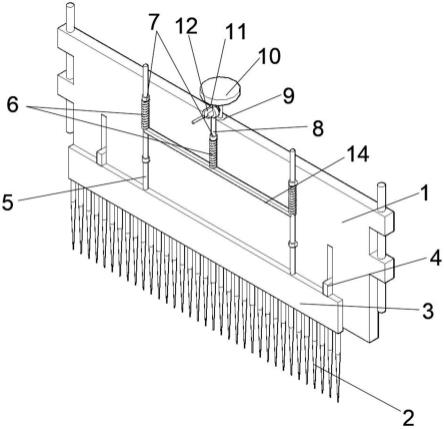

12.图1为本实用新型的整体结构示意图；
13.图2为本实用新型的控制盘和顶杆结构示意图。
14.图中：1、安装座；2、提针；3、安装板；4、导向块；5、导向杆；6、拉力弹簧；7、安装套；8、控制杆；9、驱动电机；10、控制盘；11、顶杆；12、调节块；13、通槽；14、横杆。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.本实用的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本实用和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用的限制。
17.本实用的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用中的具体含义。
18.请参阅图1-图2，一种针织衫生产用提针组件，包括安装座1和提针2，多个所述提针2安装在安装板3上，所述安装板3的顶部固定有导向杆5，所述导向杆5通过安装套7与安装座1竖直滑动连接，所述导向杆5位于安装套7的下方套接有拉力弹簧6，所述导向杆5上竖直连接有控制杆8，所述控制杆8的顶部横向插接有调节块12，所述调节块12的上端竖直固定有顶杆11，位于所述顶杆11的上方设置有控制盘10，所述控制盘10的底部为倾斜设置。
19.通过安装板上下往复移动带动提针上下，通过控制盘周期性的转动，底部倾斜的控制盘带动与其相接触的顶杆上下移动带动控制杆和导向杆上下移动，通过安装的拉力弹簧，便于对导向杆进行拉动复位，从而能够稳定控制导向杆和底部的安装板上下往复移动，当需要调整移动幅度时，通过横向滑动调节块，调整滑块上顶杆与控制盘中心的距离，能够调整顶杆上下移动的幅度，便于根据需求进行调整，方便使用。
20.请参阅图1，本实施例中，所述导向杆5至少设置有两个，多个所述导向杆5通过横杆14相串联，所述控制杆8与横杆14固定连接，所述控制杆8通过安装套7与安装座1竖直滑动连接，所述控制杆8位于安装套7的下方套接有拉力弹簧6。
21.通过设置多个导向杆，提高提针上下移动时的稳定性，并通过安装的拉力弹簧，能够保证提针能够及时进行复位，便于进行往复上下移动，便于通过控制杆的上下移动带动安装板和提升进行上下移动。
22.请参阅图1-图2，本实施例中，所述控制杆8的顶部横向开设有通槽13，所述调节块12在通槽13的内腔滑动，所述通槽13通过锁紧螺栓与调节块12相锁定，所述控制盘10上安装有驱动电机9，所述驱动电机9与安装座1相连接，所述安装板3上固定有导向块4，所述导
向块4与安装座1竖直滑动连接。
23.通过调节块沿着通槽横向移动，从而调整控制块顶部的顶杆移动，调整顶杆与控制盘中心的距离，调节完毕后通过锁紧螺栓对调节块进行锁定，通过设置的导向块，进一步提高安装板上下移动的稳定性，提高针织效率和质量。
24.以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。


技术特征：
1.一种针织衫生产用提针组件，包括安装座和提针，其特征在于：多个所述提针安装在安装板上，所述安装板的顶部固定有导向杆，所述导向杆通过安装套与安装座竖直滑动连接，所述导向杆位于安装套的下方套接有拉力弹簧，所述导向杆上竖直连接有控制杆，所述控制杆的顶部横向插接有调节块，所述调节块的上端竖直固定有顶杆，位于所述顶杆的上方设置有控制盘，所述控制盘的底部为倾斜设置。2.根据权利要求1所述的一种针织衫生产用提针组件，其特征在于：所述导向杆至少设置有两个，多个所述导向杆通过横杆相串联，所述控制杆与横杆固定连接。3.根据权利要求2所述的一种针织衫生产用提针组件，其特征在于：所述控制杆通过安装套与安装座竖直滑动连接，所述控制杆位于安装套的下方套接有拉力弹簧。4.根据权利要求1所述的一种针织衫生产用提针组件，其特征在于：所述控制杆的顶部横向开设有通槽，所述调节块在通槽的内腔滑动，所述通槽通过锁紧螺栓与调节块相锁定。5.根据权利要求1所述的一种针织衫生产用提针组件，其特征在于：所述控制盘上安装有驱动电机，所述驱动电机与安装座相连接。6.根据权利要求1所述的一种针织衫生产用提针组件，其特征在于：所述安装板上固定有导向块，所述导向块与安装座竖直滑动连接。

技术总结
本实用新型公开了一种针织衫生产用提针组件，包括安装座和提针，多个所述提针安装在安装板上，所述安装板的顶部固定有导向杆，所述导向杆通过安装套与安装座竖直滑动连接，所述导向杆位于安装套的下方套接有拉力弹簧，所述导向杆上竖直连接有控制杆，所述控制杆的顶部横向插接有调节块，所述调节块的上端竖直固定有顶杆，位于所述顶杆的上方设置有控制盘，所述控制盘的底部为倾斜设置；本实用新型通过安装板上下往复移动带动提针上下，通过控制盘周期性的转动，底部倾斜的控制盘带动与其相接触的顶杆上下移动带动控制杆和导向杆上下移动，通过横向滑动调节块，调整滑块上顶杆与控制盘中心的距离，能够调整顶杆上下移动的幅度。度。度。
