一种用于缝纫机的布料缝合尺座的制作方法

1.本实用新型涉及布料缝合尺座技术领域，特别涉及一种用于缝纫机的布料缝合尺座。


背景技术：

2.布料缝合尺座是连接在缝纫机机杆上的座板，用于放置需要缝合或刺绣的布料。当需要缝合或刺绣的布料放置在尺座的上表面后，通过电脑缝纫机对布料进行缝合或刺绣，尺座不能对布料边缘进行固定，在缝纫机缝纫走线时，布料容易出现位移的现象影响缝合效果，降低了装置的实用性。


技术实现要素：

3.本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种用于缝纫机的布料缝合尺座，可对需要缝合的布料边进行固定，避免在布料缝合时出现位移的现象影响缝合效果，提高尺座的实用性。
4.本实用新型还提供具有上述一种用于缝纫机的布料缝合尺座，一种用于缝纫机的布料缝合尺座，包括：尺座，所述尺座的上表面固定连接有垫板，所述尺座的上表面设置有嵌合槽，且嵌合槽位于垫板的左侧；电动推杆，所述电动推杆的输出端固定连接有连接板，所述连接板的上表面固定连接有连接杆，所述连接杆的侧表面固定连接有嵌合板，且嵌合板与嵌合槽嵌合连接；固定座，所述固定座的内部设置有圆形槽，所述固定座的内部贯穿连接有螺纹杆，且螺纹杆与圆形槽贯穿连接，通过电动推杆的运作收缩带动嵌合板向下移动，使嵌合板与嵌合槽嵌合，对需要缝合的布料边进行固定，避免在布料缝合时出现位移的现象影响缝合效果，提高尺座的实用性。
5.根据所述的一种用于缝纫机的布料缝合尺座，所述尺座的下表面固定连接有电动推杆，且电动推杆的输出端与尺座的贯穿连接，通过电动推杆的运作延伸将连接杆向尺座的外部推动，从而将嵌合板向上推动。
6.根据所述的一种用于缝纫机的布料缝合尺座，所述尺座的下表面位于电动推杆的右侧固定连接有固定座，所述螺纹杆远离固定座的一端固定连接有转动块，通过拧动转动块使螺纹杆进行转动，使其向固定座的内部移动。
7.根据所述的一种用于缝纫机的布料缝合尺座，所述螺纹杆靠近固定座的一端转动连接有半弧板，且半弧板位于圆形槽的内部，通过螺纹杆向固定座的内部移动，对半弧板进行推动，使其连接机杆进行挤压固定。
8.根据所述的一种用于缝纫机的布料缝合尺座，所述尺座的下表面位于固定座的右侧固定连接有限位板，所述限位板的下表面固定连接有底座，且底座与固定座固定连接，利用底座使尺座在闲置时便于放置。
9.根据所述的一种用于缝纫机的布料缝合尺座，所述限位板的内部设置有限位槽，所述限位槽的内部固定连接有弹簧，且弹簧呈圆形分布，通过机杆与限位槽贯穿连接，使机
杆对弧形板进行挤压，使弹簧受力收缩。
10.根据所述的一种用于缝纫机的布料缝合尺座，所述弹簧远离限位槽的一端固定连接有弧形板，所述弧形板的侧表面固定连接有橡胶垫，通过弹簧的弹性使橡胶垫与机杆的侧表面贴合，增强尺座与缝纫机机杆安装连接的稳定性。
11.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
12.下面结合附图和实施例对本实用新型进一步地说明；

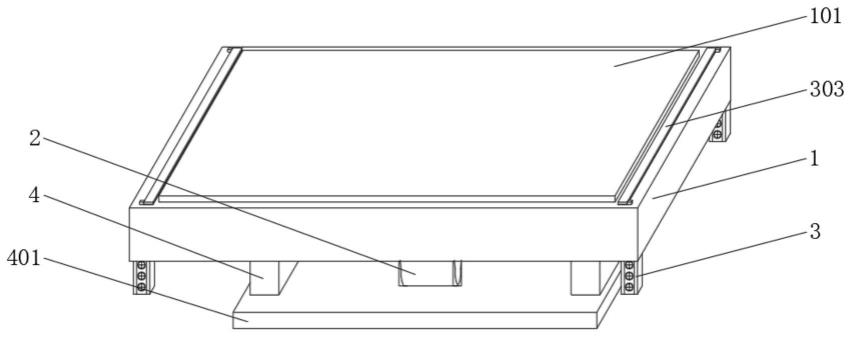

13.图1为本实用新型一种用于缝纫机的布料缝合尺座的立体示意图；
14.图2为本实用新型一种用于缝纫机的布料缝合尺座的正面内部结构图；
15.图3为本实用新型一种用于缝纫机的布料缝合尺座的侧面内部结构图；
16.图4为本实用新型一种用于缝纫机的布料缝合尺座的俯视局部结构图；
17.图5为本实用新型一种用于缝纫机的布料缝合尺座的限位板剖面结构图；
18.图6为本实用新型一种用于缝纫机的布料缝合尺座的a处放大结构图。
19.图例说明：
20.1、尺座；101、垫板；102、嵌合槽；2、固定座；201、圆形槽；202、螺纹杆；203、转动块；204、半弧板；3、电动推杆；301、连接板；302、连接杆；303、嵌合板；4、限位板；401、底座；402、限位槽；403、弹簧；404、弧形板；405、橡胶垫。
具体实施方式
21.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
22.参照图1-6，本实用新型实施例一种用于缝纫机的布料缝合尺座，包括尺座1，尺座1的上表面固定连接有垫板101，尺座1的上表面设置有嵌合槽102，且嵌合槽102位于垫板101的左侧，电动推杆3的输出端固定连接有连接板301，连接板301的上表面固定连接有连接杆302，连接杆302的侧表面固定连接有嵌合板303，且嵌合板303与嵌合槽102嵌合连接，尺座1的下表面固定连接有电动推杆3，且电动推杆3的输出端与尺座1的贯穿连接，当尺座1与缝纫机安装连接完成后，将所需缝合的布料放置在垫板101的上表面，通过电动推杆3的运作延伸对连接板301进行推动，使其带动连接杆302向上移动，从而将嵌合板303向上推动，使需要缝合的布料边落在嵌合槽102的表面，通过电动推杆3的运作收缩带动嵌合板303向下移动，使嵌合板303与嵌合槽102嵌合，对需要缝合的布料边进行固定，避免在布料缝合时出现位移的现象影响缝合效果，提高尺座1的实用性。
23.固定座2的内部设置有圆形槽201，固定座2的内部贯穿连接有螺纹杆202，且螺纹杆202与圆形槽201贯穿连接，尺座1的下表面位于电动推杆3的右侧固定连接有固定座2，螺纹杆202远离固定座2的一端固定连接有转动块203，螺纹杆202靠近固定座2的一端转动连接有半弧板204，且半弧板204位于圆形槽201的内部，在布料缝合前，将尺座1与缝纫机安装
连接，固定座2和限位板4套在缝纫机机杆的表面，拧动转动块203使螺纹杆202进行转动，对半弧板204进行推动，使其对机杆进行挤压固定，完成尺座1的安装，操作简单便捷。
24.尺座1的下表面位于固定座2的右侧固定连接有限位板4，限位板4的下表面固定连接有底座401，且底座401与固定座2固定连接，利用底座401使尺座1在闲置时便于放置。
25.限位板4的内部设置有限位槽402，限位槽402的内部固定连接有弹簧403，且弹簧403呈圆形分布，弹簧403远离限位槽402的一端固定连接有弧形板404，弧形板404的侧表面固定连接有橡胶垫405，在尺座1安装时，限位板4内部的限位槽402与机杆贯穿连接，机杆对弧形板404进行挤压，使弹簧403受力收缩，通过弹簧403的弹性使橡胶垫405与机杆的侧表面贴合，增强尺座1与缝纫机机杆安装连接的稳定性。
26.工作原理：使用时，在布料缝合前将尺座1与缝纫机安装连接，固定座2和限位板4套在缝纫机机杆的表面，拧动转动块203使螺纹杆202进行转动，对半弧板204进行推动，使其对机杆进行挤压固定，完成尺座1的安装，操作简单便捷，在尺座1安装时，限位板4内部的限位槽402与机杆贯穿连接，机杆对弧形板404进行挤压，使弹簧403受力收缩，通过弹簧403的弹性使橡胶垫405与机杆的侧表面贴合，增强尺座1与缝纫机机杆安装连接的稳定性，当尺座1与缝纫机安装连接完成后，将所需缝合的布料放置在垫板101的上表面，通过电动推杆3的运作延伸对连接板301进行推动，使其带动连接杆302向上移动，从而将嵌合板303向上推动，使需要缝合的布料边落在嵌合槽102的表面，通过电动推杆3的运作收缩带动嵌合板303向下移动，使嵌合板303与嵌合槽102嵌合，对需要缝合的布料边进行固定，避免在布料缝合时出现位移的现象影响缝合效果，提高尺座1的实用性。
