一种用于直排式洗烘一体机的排风构造的制作方法

本技术涉及洗烘一体机，尤其涉及一种用于直排式洗烘一体机的排风构造。

背景技术：

1、现有的波轮式洗干一体机分为水冷凝式和直排式，其中直排式一体机，在进行烘干的过程中，首先将通入的热风直接作用在滚筒的衣物上，以带走衣物中的水分，以实现对衣物的烘干，然后让带有水分的热气直接通过排气口排到外界，降低洗衣机内部水分含量，从而提高对衣物烘干的效果。

2、现有的专利公告号为：cn215518025u，该专利的名称为“一种洗衣机的出风口组件”，包括一个安装底板，所述安装底板的上表面设有环形围板，所述环形围板与安装底板之间形成一个安装腔，所述安装底板的底部设有出风管，所述安装底板上设有与出风管相对接的通风孔，所述通风孔的内腔中设有橡胶层，所述橡胶层内设有通孔，所述安装腔内固定有出风吸风机，所述出风吸风机的进风端设有插入到橡胶层中的通孔内的插接管，所述环形围板上设有与出风吸风机的出风端相对的出风口。本实用新型过在出风口处设有向外抽气的出风吸风机，从有效提高了洗衣机向外排放气体的速率，从而有效避免了含有大量水分的湿气在洗衣机内部堆积，保证洗衣机具有较高的烘干效率。

3、上述现有技术中，由于部分衣物在吹风烘干的过程中容易产生毛絮，若直接通过吸风机来直接加大排气的速度，则无法避免毛絮在强气流的带动下从出风口排到室内，导致后续需要对落在地面上的毛絮进行进一步清理，使用效果不佳。

技术实现思路

1、本发明的目的在于提供一种用于直排式洗烘一体机的排风构造，以解决现有技术中的上述不足之处。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种用于直排式洗烘一体机的排风构造，包括洗衣机本体，所述洗衣机本体内壁一侧弹性安装有出风管，所述出风管底部连通安装有内壳体，所述洗衣机本体内侧固定连接有套接于内壳体底部的外壳体，所述内壳体与外壳体之间形成送风腔室，所述内壳体内部设有滤网，所述内壳体一侧固定连接有排风口，且洗衣机本体上开设有与排风口相匹配的通槽，所述外壳体内部转动连接有排风组件，所述排风组件上设有凸轮，所述滤网底部转动连接有与凸轮相抵接的滚轮，所述外壳体底部设有排污通道。

3、优选的，所述洗衣机本体内侧壁固定连接有固定环，所述出风管活动套设于固定环中，且固定环与内壳体之间安装有压簧。

4、优选的，所述排风组件包括转动安装有外壳体内的电动转轴，所述电动转轴上安装有风轮。

5、优选的，所述凸轮固定于电动转轴上。

6、优选的，所述排污通道呈倾斜状，且洗衣机本体外侧底部安装有与排污通道相连通的集污盒。

7、优选的，所述集污盒一侧固定连接有卡扣，所述洗衣机本体上开设有与卡扣相匹配的卡槽。

8、本实用新型提供了一种用于直排式洗烘一体机的排风构造。具备以下有益效果：

9、该一种用于直排式洗烘一体机的排风构造，通过滤网对即将排出洗衣机的气流进行初步过滤处理，避免毛絮直接排到室内，同时，排风组件的高速转动会加速洗衣机内部气流的排出，并会带动凸轮来往复振动滤网，使过滤掉的毛絮掉落进集污盒内，即加快水分的排出，又对毛絮进行了收集，使用效果好。

技术特征：

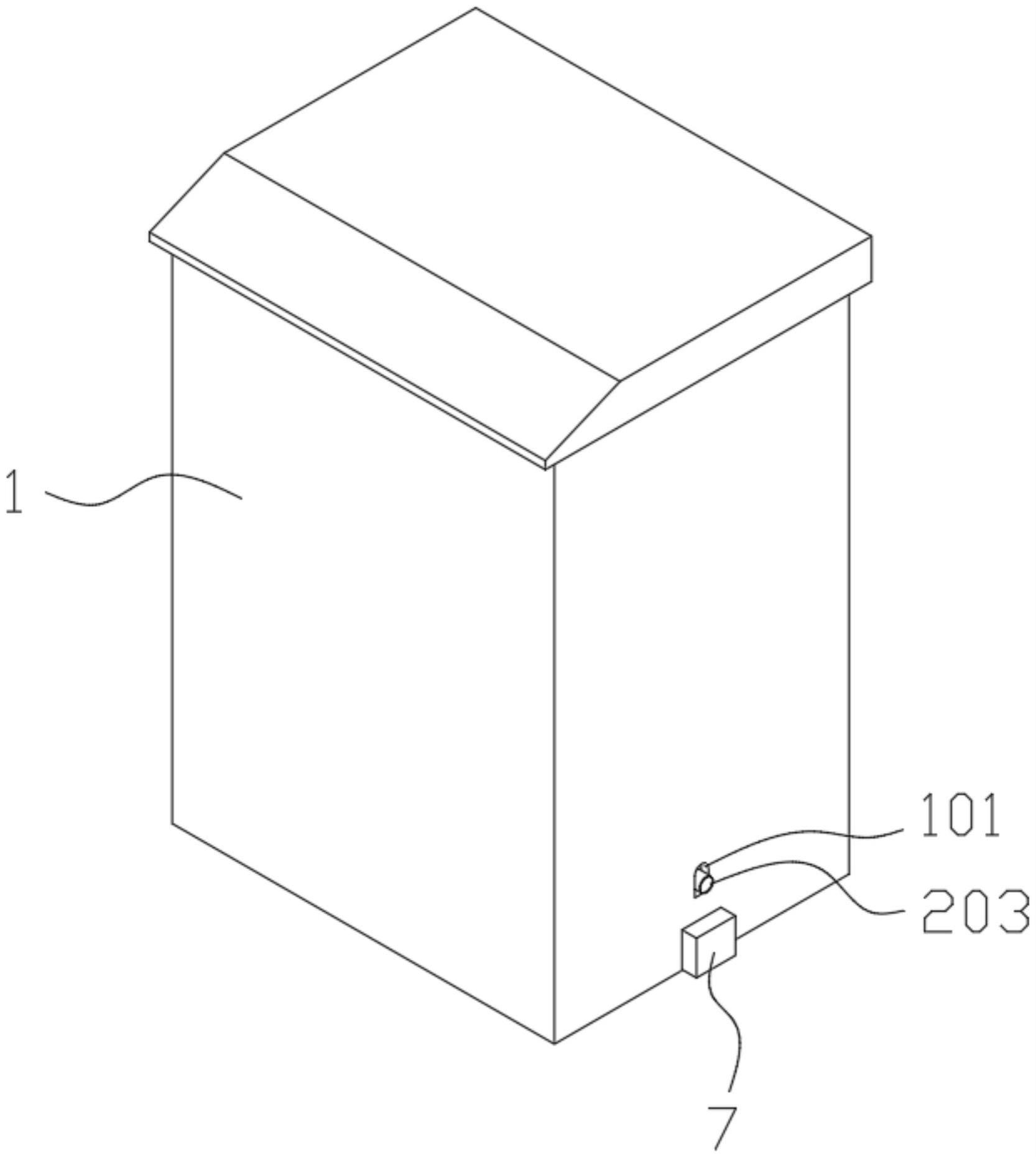

1.一种用于直排式洗烘一体机的排风构造，包括洗衣机本体(1)，其特征在于：

2.根据权利要求1所述的一种用于直排式洗烘一体机的排风构造，其特征在于，所述洗衣机本体(1)内侧壁固定连接有固定环(102)，所述出风管(2)活动套设于固定环(102)中，且固定环(102)与内壳体(201)之间安装有压簧(103)。

3.根据权利要求1所述的一种用于直排式洗烘一体机的排风构造，其特征在于，所述排风组件(4)包括转动安装有外壳体(202)内的电动转轴(401)，所述电动转轴(401)上安装有风轮(402)。

4.根据权利要求3所述的一种用于直排式洗烘一体机的排风构造，其特征在于，所述凸轮(5)固定于电动转轴(401)上。

5.根据权利要求1所述的一种用于直排式洗烘一体机的排风构造，其特征在于，所述排污通道(204)呈倾斜状，且洗衣机本体(1)外侧底部安装有与排污通道(204)相连通的集污盒(7)。

6.根据权利要求5所述的一种用于直排式洗烘一体机的排风构造，其特征在于，所述集污盒(7)一侧固定连接有卡扣(701)，所述洗衣机本体(1)上开设有与卡扣(701)相匹配的卡槽(104)。

技术总结
本技术公开了一种用于直排式洗烘一体机的排风构造，包括洗衣机本体，所述洗衣机本体内壁一侧弹性安装有出风管，所述出风管底部连通安装有内壳体，所述洗衣机本体内侧固定连接有套接于内壳体底部的外壳体，所述内壳体与外壳体之间形成送风腔室，所述内壳体内部设有滤网，所述内壳体一侧固定连接有排风口，且洗衣机本体上开设有与排风口相匹配的通槽。本技术通过滤网对即将排出洗衣机的气流进行初步过滤处理，避免毛絮直接排到室内，同时，排风组件的高速转动会加速洗衣机内部气流的排出，并会带动凸轮来往复振动滤网，使过滤掉的毛絮掉落进集污盒内，即加快水分的排出，又对毛絮进行了收集，使用效果好。

技术研发人员：潘俊峰,吴正刚,孙科学,陈浩,廖进峰
受保护的技术使用者：安徽金帅洗衣机有限公司
技术研发日：20221121
技术公布日：2024/1/12
