一种休闲裤生产用裁切装置的裁切机构的制作方法

本技术涉及裁切装置相关领域，具体是一种休闲裤生产用裁切装置的裁切机构。

背景技术：

1、休闲裤指的是转起来比较随意的裤子，在休闲裤生产过程中需要经过多道工序才能完成，其中包括对休闲裤的裁切工序，裁切的过程一般为人工用剪刀进行裁切，十分费时费力，同时人工裁切需要进行测量划线后进行裁切，但有时可能因为失误而造成划线或者裁切的不准确。

2、现有技术中有少部分布料裁切机采用冲压一次成型对布料进行裁切，但这种裁切方式大多只能适应单一形状裁切，若要改变裁切形状就需要更换模板，而现有冲压裁切布料机构在更换模板时较为麻烦导致更换时间较长。

技术实现思路

1、因此，为了解决上述不足，本实用新型在此提供一种休闲裤生产用裁切装置的裁切机构。

2、本实用新型是这样实现的，构造一种休闲裤生产用裁切装置的裁切机构，该装置包括机箱、安装在所述机箱两侧后端的电机、转动设置于所述机箱两侧的螺杆、与所述螺杆螺纹连接的立柱、固定设置于所述立柱顶部的连接板、安装于所述连接板顶部中端的第一气动推杆、与所述第一气动推杆输出端固定连接的冲压板。

3、优选的，还包括：

4、快速换装组件，所述快速换装组件固定设置于所述冲压板的四角；

5、冲压模板，所述冲压模板通过快速换装组件安装于所述冲压板下方；

6、夹持组件，所述夹持组件安装于所述机箱内部，且所述夹持组件有四组并呈对称设置；

7、其中：所述机箱两侧设置有用于连接所述螺杆的凹槽，所述冲压模板内部开有与所述快速换装组件配合连接的空槽。

8、优选的，所述快速换装组件包括：

9、螺栓，所述螺栓通过螺纹与所述冲压板连接，且所述螺栓内部为中空设置；

10、螺母，所述螺母设置在所述螺栓上；

11、启动销，所述启动销滑动设置在所述螺栓顶部；

12、优选的，所述快速换装组件还包括：

13、连接杆，所述连接杆顶部与所述启动销底部圆心处固定连接；

14、伸缩杆，所述伸缩杆顶部与所述连接杆底部固定连接；

15、第一连接块，所述第一连接块固定设置在所述伸缩杆上；

16、倒钩，所述倒钩转动连接于所述第一连接块两侧

17、弹簧，所述弹簧固定设置于所述第一连接块底部，且所述弹簧下端与所述螺栓内壁固定连接。

18、优选的，所述夹持组件包括：

19、第二气动推杆，所述第二气动推杆底部与所述机箱内底部固定连接；

20、第二连接块，所述第二连接块底部与所述第二气动推杆输出端固定连接；

21、第一转动块，所述第一转动块下端转动连接于所述第二连接块右端；

22、第二转动块，所述第二转动块中端与所述第一转动块上端转动连接。

23、优选的，所述夹持组件还包括：

24、固定块，所述第二转动块下端与所述固定块转动连接；

25、第三转动块，所述第三转动块下端与所述第二连接块左端转动连接；

26、夹持块，所述夹持块左端与所述第三转动块上端转动连接；

27、橡胶垫，所述橡胶垫固定设置于所述夹持块底部右端边沿处；

28、其中：所述夹持块中端与所述第二转动块上端转动连接，所述固定块底部固定连接于所述机箱内部的隔层板顶部。

29、优选的，所述第一连接块右侧倒钩呈从左至右向下倾斜，所述第一连接块左侧倒钩呈从左至右向上倾斜。

30、优选的，所述第一转动块呈从左至右向上倾斜。

31、优选的，所述螺栓上半部分带有螺纹而下半部分表面为光滑设置。

32、本实用新型具有如下优点：本实用新型通过改进在此提供一种休闲裤生产用裁切装置的裁切机构，与同类型设备相比，具有如下改进：

33、优点一：本实用新型所述一种休闲裤生产用裁切装置的裁切机构，通过优化设置了冲压模板代替原先的裁切刀裁切，利用冲压模板一次定型且可多层布料的优点使得生产效率提高同时保证产品质量。

34、优点二：本实用新型所述一种休闲裤生产用裁切装置的裁切机构，通过优化设置了快速换装组件，利用螺栓下半部分光滑设置以及其具有的倒钩结构从而快速完成冲压模板的安装拆卸使得冲压模板可以快速换装。

技术特征：

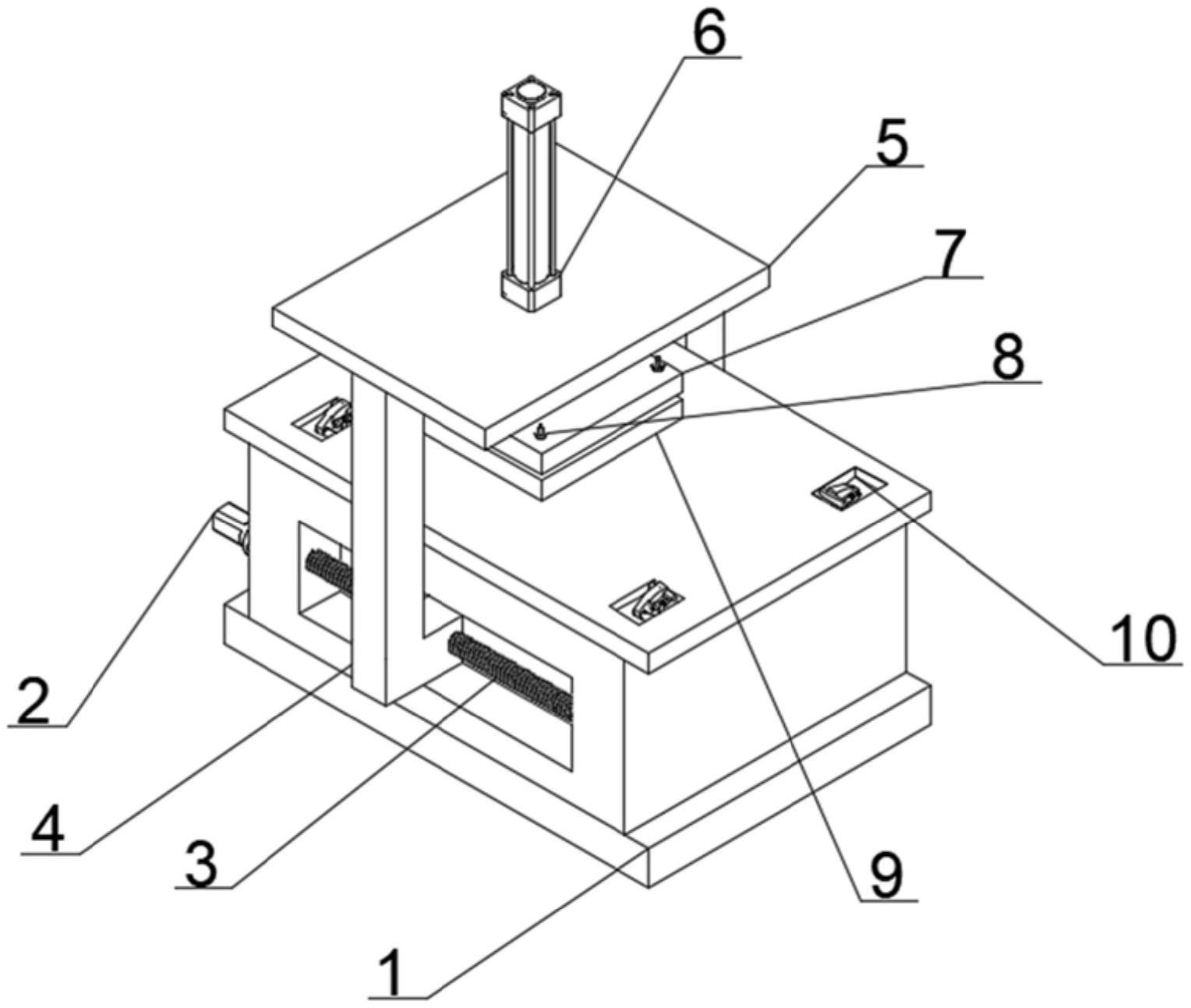

1.一种休闲裤生产用裁切装置的裁切机构，包括机箱(1)、安装在所述机箱(1)两侧后端的电机(2)、转动设置于所述机箱(1)两侧的螺杆(3)、与所述螺杆(3)螺纹连接的立柱(4)、固定设置于所述立柱(4)顶部的连接板(5)、安装于所述连接板(5)顶部中端的第一气动推杆(6)、与所述第一气动推杆(6)输出端固定连接的冲压板(7)；

2.根据权利要求1所述一种休闲裤生产用裁切装置的裁切机构，其特征在于：所述快速换装组件(8)包括：

3.根据权利要求2所述一种休闲裤生产用裁切装置的裁切机构，其特征在于：所述快速换装组件(8)还包括：

4.根据权利要求1所述一种休闲裤生产用裁切装置的裁切机构，其特征在于：所述夹持组件(10)包括：

5.根据权利要求4所述一种休闲裤生产用裁切装置的裁切机构，其特征在于：所述夹持组件(10)还包括：

6.根据权利要求3所述一种休闲裤生产用裁切装置的裁切机构，其特征在于：所述第一连接块(86)右侧倒钩(87)呈从左至右向下倾斜，所述第一连接块(86)左侧倒钩(87)呈从左至右向上倾斜。

7.根据权利要求4所述一种休闲裤生产用裁切装置的裁切机构，其特征在于：所述第一转动块(103)呈从左至右向上倾斜。

8.根据权利要求2所述一种休闲裤生产用裁切装置的裁切机构，其特征在于：所述螺栓(81)上半部分带有螺纹而下半部分表面为光滑设置。

技术总结
一种休闲裤生产用裁切装置的裁切机构，涉及裁切装置相关领域，其机构包括机箱、安装在所述机箱两侧后端的电机、转动设置于所述机箱两侧的螺杆、与所述螺杆螺纹连接的立柱、固定设置于所述立柱顶部的连接板、安装于所述连接板顶部中端的第一气动推杆、与所述第一气动推杆输出端固定连接的冲压板，通过优化设置了冲压模板代替原先的裁切刀裁切，利用冲压模板一次定型且可多层布料的优点使得生产效率提高同时保证产品质量；通过优化设置了快速换装组件，利用螺栓下半部分光滑设置以及其具有的倒钩结构从而快速完成冲压模板的安装拆卸使得冲压模板可以快速换装。

技术研发人员：吴文进
受保护的技术使用者：福建省老人城服装发展有限公司
技术研发日：20221128
技术公布日：2024/1/12
