一种带下沉式台面的拷边机的制作方法

本技术涉及缝纫设备，特别涉及一种带下沉式台面的拷边机。

背景技术：

1、目前车缝过滤袋的生产设备主要以缝纫机为主，缝纫机当中五线拷边机以其优良稳定的工艺首当其冲，五线拷边机也叫五线包边机或者五线包缝机，一般都是缝纫机机头直接坐在台面上，机头的操作板面高出台面大概10厘米左右，操作人员作业中一直要胳膊抬起10厘米举着产品操作，时间稍久一点就会胳膊酸，作业强度大，且在生产过程中，产品会散落部分残渣碎屑在操作台面上，需要操作人员专门进行清理，部分残渣碎屑会随着生产操作跌落到地面，对生产环境造成影响，也需要操作人员频繁进行清洁，浪费了作业人员体能，拉低了生产效率。

技术实现思路

1、本实用新型提供了一种带下沉式台面的拷边机，解决了现有拷边机的操作板面高出操作台面不利于作业人员长时间操作且废屑清理良妃人工，拉低了生产效率的技术问题。

2、本实用新型解决其技术问题所采用的技术方案是：一种带下沉式台面的拷边机，包括拷边机和拷边机台架，所述拷边机台架包括固定支架和上下平行固定在固定支架上的操作台面和下沉式的安装台面，所述拷边机固定在安装台面上且拷边机的操作板面与操作台面的上表面齐平，所述操作台面上与拷边机对应位置水平设置有可翻转的翻转操作板，所述翻转操作板的上表面与操作台面的上表面齐平，所述翻转操作板上设置有翻转时供拷边机穿过的主体贯穿孔，所述安装台面上设置有位于操作台面下方的废渣清理吸附装置，所述拷边机的操作板面一侧与主体贯穿孔组成缝隙的投影与废渣清理吸附装置对应。拷边过程中直接在一个平面上进行操作并对残渣进行自动化的吸附清理，节省了作业人员体能，提高了生产效率。

3、进一步的是：所述废渣清理吸附装置包括第一围板、抽风通道、网状废渣收集盒和抽风装置，所述第一围板设置在安装台面上操作台面的下方与拷边机的操作板面一侧形成吸附通道，所述拷边机操作板面一侧与主体贯穿孔形成缝隙的投影与吸附通道对应，所述安装台面上与吸附通道对应位置设置第一竖直方向贯穿孔，所述抽风通道的两端分别与第一竖直方向贯穿孔的下端口和抽风装置连通，所述网状废渣收集盒设置在第一竖直方向贯穿孔的上端口。有效吸附清理残渣，还可以避免残渣直接进入到抽风通道中，对废渣清理吸附装置整体影响小。

4、进一步的是：所述第一围板的上端设置有与翻转操作板的下表面弹性抵触的第一水平支撑限位部件。提高吸附效率且避免在长时间使用中操作台面受压变形。

5、进一步的是：所述翻转操作板靠近拷边机的操作板面一侧设置有与操作台面相连的铰链，所述翻转操作板远离铰链的一端上侧设置有水平外凸的第一限位台，所述操作台面上与第一限位台水平对应位置设置有水平外凸延申到第一限位台下侧的第二限位台，所述第一限位台的下表面和第二限位台的上表面处于同一个水平面。对翻转操作板进行有效支撑，避免在长时间使用中操作台面受压损坏铰链。

6、进一步的是：所述安装台面上拷边机前侧出料的对应位置设置有上下贯穿的出料口，所述出料口内设置有出料导向结构，所述安装台面上出料口的外围设置有限位挡板。防止拷边完成的产品落入到操作台面与安装台面之间。

7、进一步的是：所述限位挡板的上端设置有与翻转操作板的下表面弹性抵触的第二水平支撑限位部件。避免在长时间使用中操作台面受压变形。

技术特征：

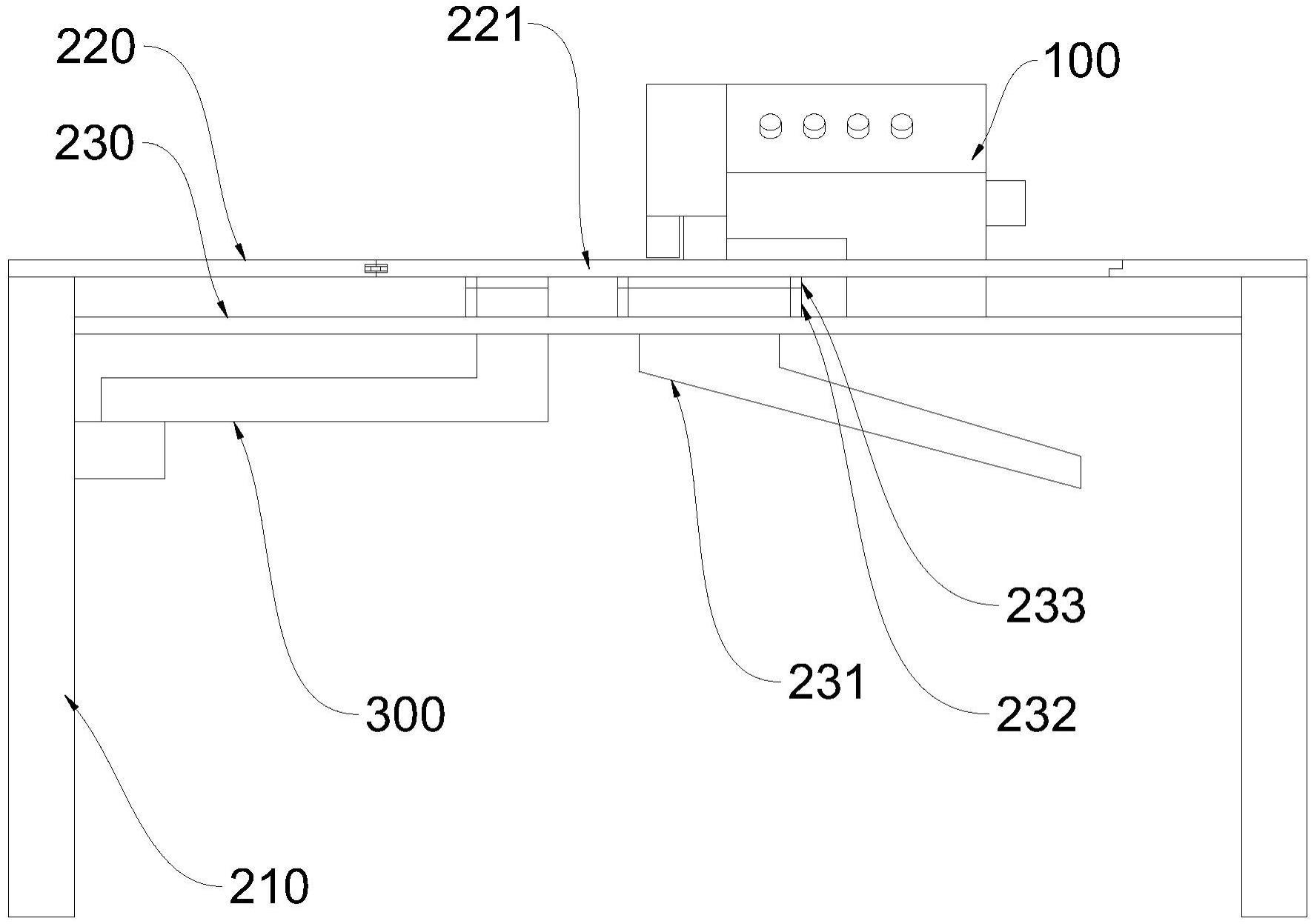

1.一种带下沉式台面的拷边机，包括拷边机(100)和拷边机台架，其特征在于：所述拷边机台架包括固定支架(210)和上下平行固定在固定支架(210)上的操作台面(220)和下沉式的安装台面(230)，所述拷边机(100)固定在安装台面(230)上且拷边机(100)的操作板面与操作台面(220)的上表面齐平，所述操作台面(220)上与拷边机(100)对应位置水平设置有可翻转的翻转操作板(221)，所述翻转操作板(221)的上表面与操作台面(220)的上表面齐平，所述翻转操作板(221)上设置有翻转时供拷边机(100)穿过的主体贯穿孔(222)，所述安装台面(230)上设置有位于操作台面(220)下方的废渣清理吸附装置(300)，所述拷边机(100)的操作板面一侧与主体贯穿孔(222)组成缝隙的投影与废渣清理吸附装置(300)对应。

2.根据权利要求1所述的一种带下沉式台面的拷边机，其特征在于：所述废渣清理吸附装置(300)包括第一围板(310)、抽风通道(320)、网状废渣收集盒(330)和抽风装置，所述第一围板(310)设置在安装台面(230)上操作台面(220)的下方与拷边机(100)的操作板面一侧形成吸附通道，所述拷边机(100)操作板面一侧与主体贯穿孔(222)形成缝隙的投影与吸附通道对应，所述安装台面(230)上与吸附通道对应位置设置第一竖直方向贯穿孔，所述抽风通道(320)的两端分别与第一竖直方向贯穿孔的下端口和抽风装置连通，所述网状废渣收集盒(330)设置在第一竖直方向贯穿孔的上端口。

3.根据权利要求2所述的一种带下沉式台面的拷边机，其特征在于：所述第一围板(310)的上端设置有与翻转操作板(221)的下表面弹性抵触的第一水平支撑限位部件(311)。

4.根据权利要求2所述的一种带下沉式台面的拷边机，其特征在于：所述翻转操作板(221)靠近拷边机(100)的操作板面一侧设置有与操作台面(220)相连的铰链，所述翻转操作板(221)远离铰链的一端上侧设置有水平外凸的第一限位台(223)，所述操作台面(220)上与第一限位台(223)水平对应位置设置有水平外凸延申到第一限位台(223)下侧的第二限位台(224)，所述第一限位台(223)的下表面和第二限位台(224)的上表面处于同一个水平面。

5.根据权利要求2所述的一种带下沉式台面的拷边机，其特征在于：所述安装台面(230)上拷边机(100)前侧出料的对应位置设置有上下贯穿的出料口，所述出料口内设置有出料导向结构(231)，所述安装台面(230)上出料口的外围设置有限位挡板(232)。

6.根据权利要求5所述的一种带下沉式台面的拷边机，其特征在于：所述限位挡板(232)的上端设置有与翻转操作板(221)的下表面弹性抵触的第二水平支撑限位部件(233)。

技术总结
本技术涉及缝纫设备技术领域，公开了一种带下沉式台面的拷边机，包括拷边机和拷边机台架，拷边机台架包括固定支架和上下平行固定在固定支架上的操作台面和下沉式的安装台面，拷边机固定在安装台面上且其操作板面与操作台面的上表面齐平，操作台面上与拷边机对应位置水平设置有可翻转的翻转操作板，翻转操作板的上表面与操作台面的上表面齐平，翻转操作板上设置有翻转时供拷边机穿过的主体贯穿孔，安装台面上设置有位于操作台面下方的废渣清理吸附装置，拷边机的操作板面一侧与主体贯穿孔组成缝隙的投影与废渣清理吸附装置对应。拷边过程中直接在一个平面上进行操作并对残渣进行自动化的吸附清理，节省了作业人员体能，提高了生产效率。

技术研发人员：陈柏诚,张建军
受保护的技术使用者：昆山千创环保设备有限公司
技术研发日：20221128
技术公布日：2024/1/11
