一种具有冷却出料功能的热熔网膜复合墙布定型机的制作方法

本技术涉及墙布定型机，更具体的说，涉及一种具有冷却出料功能的热熔网膜复合墙布定型机。

背景技术：

1、在对墙布进行加工时，需要将墙布输送至定型机中，并通过定型机对墙布进行加热烘干并定型，从而使生产得到的墙布较为平整，在定型后需要对其进行降温，现有的墙布在定型机中加热定型后，出料时会对其进行降温，通常是对复合墙布的单面进行降温，其降温速度慢，造成了墙布整体的生产速率变慢，使用较为不便。

技术实现思路

1、本实用新型的目的在于克服现有技术中墙布在定型机中加热定型后，出料时会对其进行降温，通常是对复合墙布的单面进行降温，其降温速度慢，造成了墙布整体的生产速率变慢，使用较为不便，提供了一种具有冷却出料功能的热熔网膜复合墙布定型机，以解决以上不足，方便使用。

2、为达到上述目的，本实用新型提供的技术方案为：

3、本实用新型的一种具有冷却出料功能的热熔网膜复合墙布定型机，包括加热定型区和安装在加热定型区一侧的降温块，所述降温块的顶端设有上置块；

4、所述上置块包括隔热空心板和安装在隔热空心板顶端的出水管，出水管的一侧安装有吸水泵；

5、所述降温块的顶端开设有开槽、进孔和出孔，降温块的本体内部开设有内槽，内槽的进水孔内部设有块塞，进孔、出孔和内槽的内部相通，内槽的内部设有制冷器，吸水泵和出水管的一端皆安装有引管，两组所述的引管的一端安插在进孔和出孔的内部。

6、优选的，所述开槽的底端开设有底槽，降温块的内部开设有降温槽，降温槽与底槽的内部相通。

7、优选的，所述开槽的顶端且在底槽的一侧安装有螺纹轴，螺纹轴的外表面螺纹连接有内螺纹环。

8、优选的，所述螺纹轴和内螺纹环皆设有四组，四组所述的螺纹轴和内螺纹环皆设置在开槽的内部。

9、优选的，所述降温槽的内部贯穿安装有引流管，且引流管设有多组，多组所述的引流管之间安装有弯管。

10、优选的，所述内槽的内部设有内置框，内置框的内部安装有抽水泵，一组所述的引流管的一端安装有内接管，且内接管设置在内置框的内部。

11、优选的，所述隔热空心板的中端安装有安插管，安插管设有四组，四组所述的安插管皆安装在隔热空心板的内部。

12、优选的，所述隔热空心板的底端安装有隔热框，隔热框的内部底端安装有吸热板。

13、优选的，所述吸水泵的出水端安装有下接管，且下接管的底端设置在隔热框的内部，下接管的底端安装有喷头。

14、优选的，所述隔热框的内部安装有内置环，内置环的内部设有单向透水膜，单向透水膜的中端安装有橡胶环。

15、采用本实用新型提供的技术方案，与现有技术相比，具有如下有益效果：

16、与现有技术相比，本实用新型的有益效果如下：

17、(1)本实用新型的一种具有冷却出料功能的热熔网膜复合墙布定型机，通过单向透水膜、吸热板、制冷器、抽水泵和吸水泵的设置，启动制冷器、抽水泵和吸水泵，使得制冷器对内槽内部的冷却水进行降温，吸水泵通过引管抽取内槽内部的冷却水，流经下接管通过喷头排至隔热框的内部，吸热板对复合墙布的上端进行吸热，冷却水对吸热板的上端进行降温，吸热后的冷却水通过单向透水膜排向隔热空心板的内部，通过出孔和引管重新排回内槽的内部，通过制冷器进行降温处理，抽水泵在运作时，通过一组引流管进行抽取，通过弯管排向下一组引流管的内部，引流管对复合墙布的下端进行吸热降温，通过内接管和抽水泵排出内置框的内部，通过制冷器对吸热后的冷却水进行降温；

18、(2)本实用新型的一种具有冷却出料功能的热熔网膜复合墙布定型机，通过隔热空心板、安插管和内螺纹环的设置，在对复合墙布进行降温前，转动内螺纹环，使得隔热空心板的安插管套接在螺纹轴的外表面，安插管的底端与内螺纹环的顶端进行接触，对隔热空心板的为位置进行限制，避免吸热板直接压在复合墙布的顶端，影响复合墙布的移动。

技术特征：

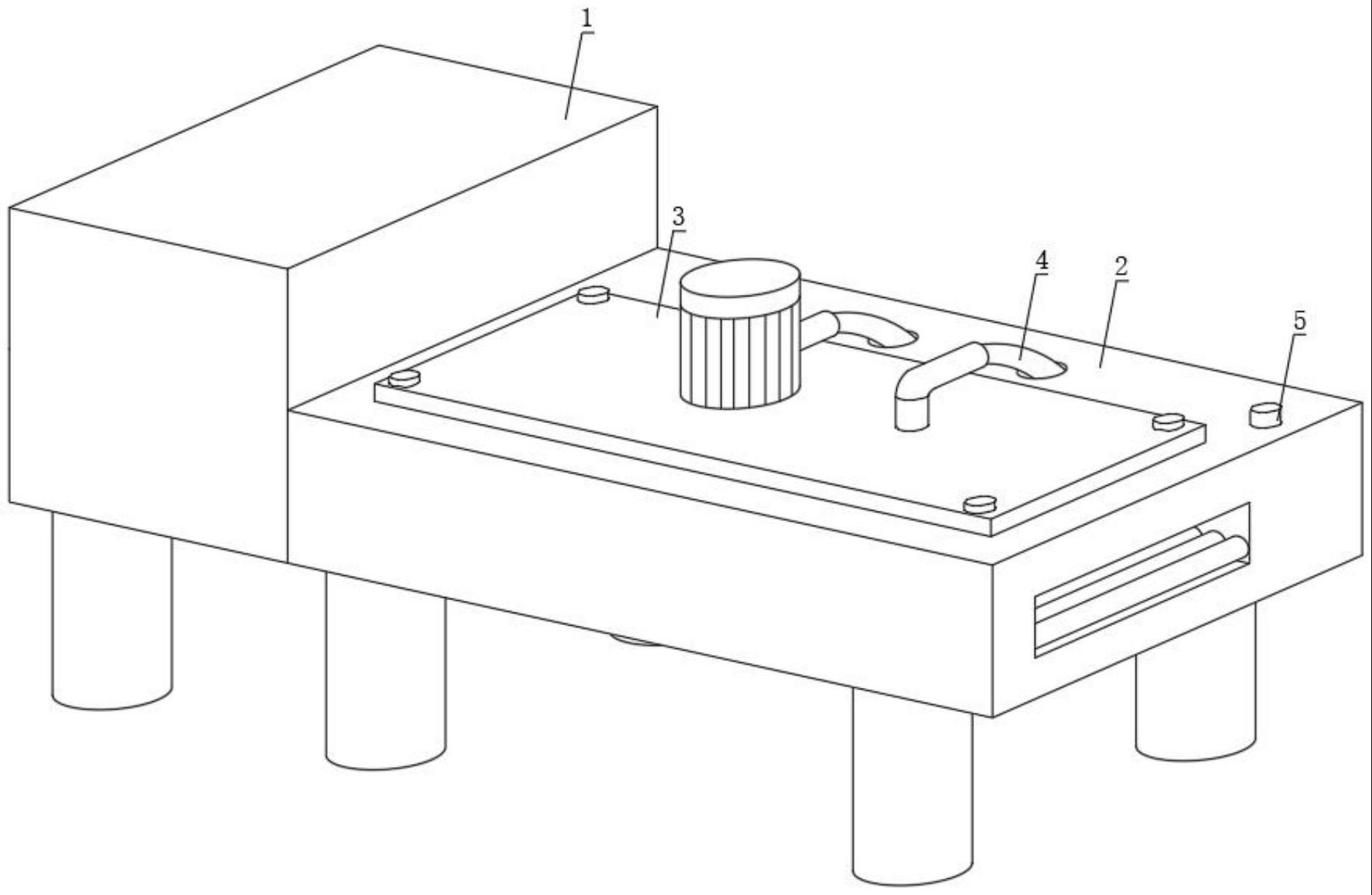

1.一种具有冷却出料功能的热熔网膜复合墙布定型机，包括加热定型区(1)和安装在加热定型区(1)一侧的降温块(2)，其特征在于：所述降温块(2)的顶端设有上置块(3)；

2.根据权利要求1所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述开槽(21)的底端开设有底槽(22)，降温块(2)的内部开设有降温槽(27)，降温槽(27)与底槽(22)的内部相通。

3.根据权利要求2所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述开槽(21)的顶端且在底槽(22)的一侧安装有螺纹轴(23)，螺纹轴(23)的外表面螺纹连接有内螺纹环(24)。

4.根据权利要求3所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述螺纹轴(23)和内螺纹环(24)皆设有四组，四组所述的螺纹轴(23)和内螺纹环(24)皆设置在开槽(21)的内部。

5.根据权利要求4所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述降温槽(27)的内部贯穿安装有引流管(29)，且引流管(29)设有多组，多组所述的引流管(29)之间安装有弯管(284)。

6.根据权利要求5所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述内槽(28)的内部设有内置框(282)，内置框(282)的内部安装有抽水泵(283)，一组所述的引流管(29)的一端安装有内接管(285)，且内接管(285)设置在内置框(282)的内部。

7.根据权利要求6所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述隔热空心板(31)的中端安装有安插管(32)，安插管(32)设有四组，四组所述的安插管(32)皆安装在隔热空心板(31)的内部。

8.根据权利要求7所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述隔热空心板(31)的底端安装有隔热框(33)，隔热框(33)的内部底端安装有吸热板(38)。

9.根据权利要求8所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述吸水泵(35)的出水端安装有下接管(36)，且下接管(36)的底端设置在隔热框(33)的内部，下接管(36)的底端安装有喷头(37)。

10.根据权利要求9所述的一种具有冷却出料功能的热熔网膜复合墙布定型机，其特征在于：所述隔热框(33)的内部安装有内置环(331)，内置环(331)的内部设有单向透水膜(332)，单向透水膜(332)的中端安装有橡胶环(333)。

技术总结
本技术公开了一种具有冷却出料功能的热熔网膜复合墙布定型机，属于墙布定型机技术领域领域，包括加热定型区和安装在加热定型区一侧的降温块，内槽的内部设有制冷器，吸水泵和出水管的一端皆安装有引管，本技术解决了出料时会对墙布进行降温，通常是对复合墙布的单面进行降温，其降温速度慢，造成了墙布整体的生产速率变慢的问题，通过单向透水膜、吸热板、制冷器、抽水泵和吸水泵的设置，启动制冷器、抽水泵和吸水泵，吸水泵通过引管抽取内槽的冷却水，冷却水对吸热板的上端进行降温，吸热后的冷却水通过单向透水膜排向隔热空心板的内部，通过出孔和引管重新排回内槽的内部，抽水泵在运作时，引流管对复合墙布的下端进行吸热降温。

技术研发人员：李明健
受保护的技术使用者：江苏德法瑞新材料科技有限公司
技术研发日：20221129
技术公布日：2024/1/12
