滚筒洗衣机的制作方法

本申请属于洗衣机，尤其涉及一种滚筒洗衣机。

背景技术：

1、滚筒洗衣机的洗衣方法是模仿棒锤击打衣物原理设计，利用电动机的机械做功使滚筒旋转，衣物在滚筒中不断地被提升摔下，再提升再摔下，做重复运动，加上洗衣液和水的共同作用使衣物洗涤干净。

2、其中，现有技术中，对于滚筒洗衣机的门封和门碗的冲洗方式，通常是在门封上设置喷淋嘴来实现，而由于门封位置的限制，对门封和门碗的冲洗存在死角，导致对门封和门碗的冲洗效果差。

技术实现思路

1、本申请实施例提供一种滚筒洗衣机，优化喷淋结构的设置，以提升对门封和门碗的冲洗效果。

2、本申请实施例提供一种滚筒洗衣机，包括：

3、箱体，具有容纳空间；

4、滚筒，设置于所述容纳空间内；

5、门封，与所述箱体连接，所述门封围设形成有开口，所述开口与所述容纳空间连通；

6、门体组件，通过铰链与所述箱体可转动连接，以封闭或者露出所述开口；

7、喷淋组件，设置在所述门体组件内，并通过所述铰链与水源连通。

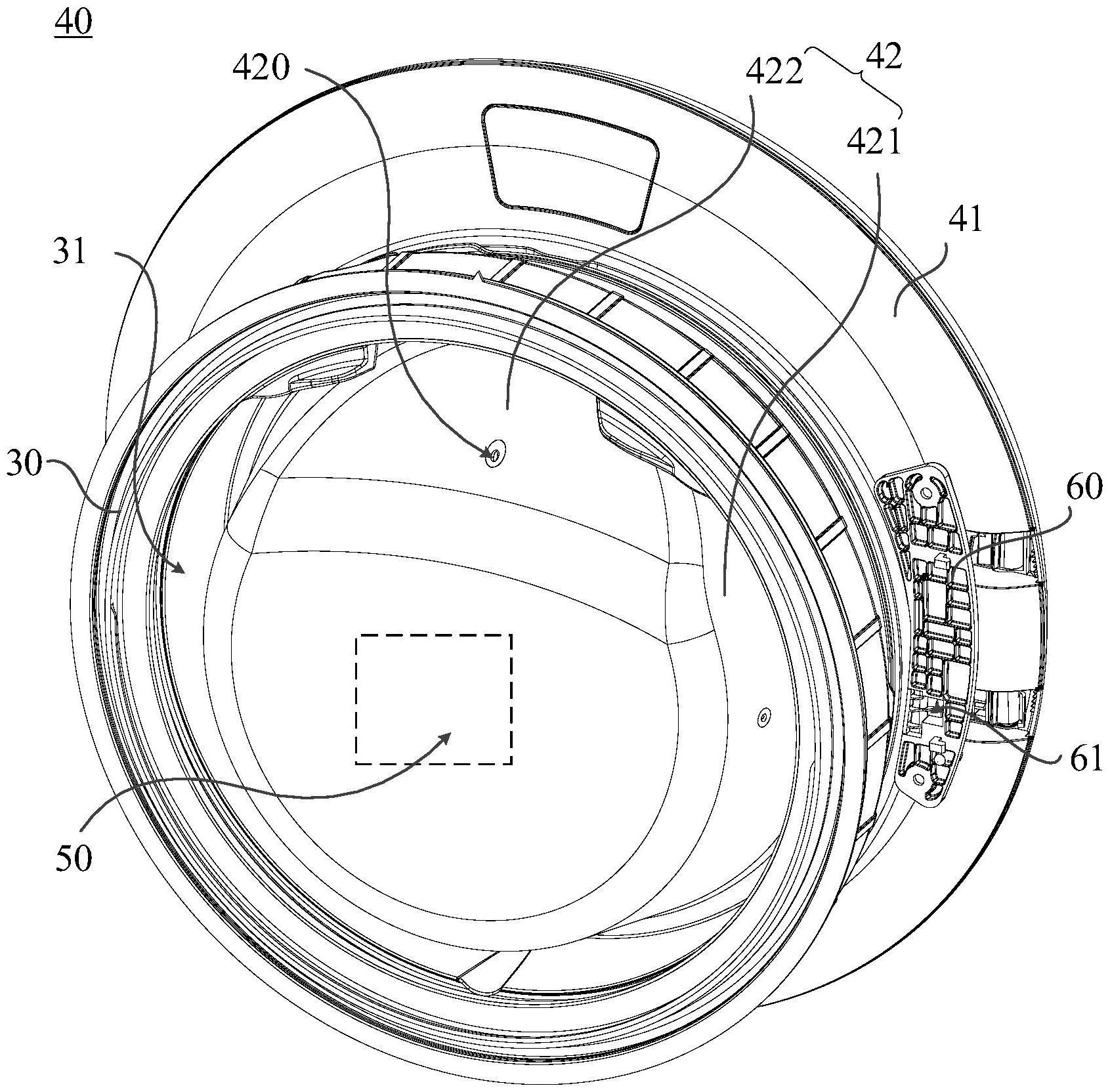

8、可选的，所述门体组件包括：

9、门盖，与所述箱体通过所述铰链连接，且盖封所述开口；和

10、门碗，设置于所述门盖朝向所述滚筒的一侧，所述门碗开设有喷淋口。

11、可选的，所述门碗包括侧壁和底壁，所述侧壁与所述门封相对应，所述侧壁的一端与所述门盖连接，所述侧壁上开设有所述喷淋口；所述底壁与所述侧壁的另一端连接；所述侧壁与所述底壁围设形成开口槽，所述喷淋组件设置于所述开口槽内。

12、可选的，所述底壁包括邻接的第一部分和第二部分，所述第一部分平行于重力方向，所述第二部分自所述第一部分朝向所述门盖倾斜，所述第二部分设置有所述喷淋口。

13、可选的，在重力方向上，所述第一部分位于所述第二部分的下方。

14、可选的，所述侧壁上开设有多个所述喷淋口，多个所述喷淋口间隔设置，且所述侧壁上的喷淋口与所述第二部分的喷淋口沿圆周方向均匀排布。

15、可选的，所述喷淋组件包括：

16、出水管，一端穿设于所述喷淋口内，所述出水管设置在所述开口槽内；

17、进水管，一端与所述出水管的另一端连接，所述进水管的一部分穿设于所述铰链中，所述进水管的另一端与所述箱体内的水源连通。

18、可选的，所述喷淋口为多个，所述喷淋组件还包括进水阀，所述进水阀设置在所述开口槽内，所述进水阀为一位多通阀。

19、可选的，所述铰链形成有过线通道，所述进水管通过所述过线通道与所述箱体内的水源管连接；

20、所述滚筒洗衣机还包括控制器，所述控制器设置于所述容纳空间内，所述进水阀与所述控制器通过穿设于所述过线通道内的连接线电连接。

21、可选的，所述喷淋组件具有工作状态，在工作状态时，所述喷淋组件通过所述喷淋口朝向所述门封和所述门碗喷水。

22、本申请实施例提供的滚筒洗衣机中，通过将喷淋组件设置于门体组件内，代替现有的将喷淋组件设置在门封内，喷淋组件喷淋所受门封的限制较小或者说不受门封位置的限制，减少喷淋死角，可以对门封以及门体组件中的门碗进行有效冲洗，进而提升对门封和门碗的冲洗效果；此外，喷淋组件通过铰链与水源连通，可以充分利用铰链处的空间，又不影响铰链的工作，提升了滚筒洗衣机的空间利用率。

技术特征：

1.一种滚筒洗衣机，其特征在于，包括：

2.根据权利要求1所述的滚筒洗衣机，其特征在于，所述门体组件包括：

3.根据权利要求2所述的滚筒洗衣机，其特征在于，所述门碗包括侧壁和底壁，所述侧壁与所述门封相对应，所述侧壁的一端与所述门盖连接，所述侧壁上开设有所述喷淋口；所述底壁与所述侧壁的另一端连接；所述侧壁与所述底壁围设形成开口槽，所述喷淋组件设置于所述开口槽内。

4.根据权利要求3所述的滚筒洗衣机，其特征在于，所述底壁包括邻接的第一部分和第二部分，所述第一部分平行于重力方向，所述第二部分自所述第一部分朝向所述门盖倾斜，所述第二部分设置有所述喷淋口。

5.根据权利要求4所述的滚筒洗衣机，其特征在于，在重力方向上，所述第一部分位于所述第二部分的下方。

6.根据权利要求4所述的滚筒洗衣机，其特征在于，所述侧壁上开设有多个所述喷淋口，多个所述喷淋口间隔设置，且所述侧壁上的喷淋口与所述第二部分的喷淋口沿圆周方向均匀排布。

7.根据权利要求3或4所述的滚筒洗衣机，其特征在于，所述喷淋组件包括：

8.根据权利要求7所述的滚筒洗衣机，其特征在于，所述喷淋口为多个，所述喷淋组件还包括进水阀，所述进水阀设置在所述开口槽内，所述进水阀为一位多通阀。

9.根据权利要求8所述的滚筒洗衣机，其特征在于，所述铰链形成有过线通道，所述进水管通过所述过线通道与所述箱体内的水源管连接；

10.根据权利要求3所述的滚筒洗衣机，其特征在于，所述喷淋组件具有工作状态，在工作状态时，所述喷淋组件通过所述喷淋口朝向所述门封和所述门碗喷水。

技术总结
本申请提供一种滚筒洗衣机，包括：箱体，具有容纳空间；滚筒，设置于容纳空间内；门封，与箱体连接，门封围设形成有开口，开口与容纳空间连通；门体组件，通过铰链与箱体可转动连接，以封闭或者露出开口；喷淋组件，设置在门体组件内，并通过铰链与水源连通。通过将喷淋组件设置于门体组件内，代替现有的将喷淋组件设置在门封内，喷淋组件喷淋所受门封的限制较小或者说不受门封位置的限制，减少喷淋死角，可以对门封以及门体组件中的门碗进行有效冲洗，进而提升对门封和门碗的冲洗效果；此外，喷淋组件通过铰链与水源连通，可以充分利用铰链处的空间，又不影响铰链的工作，提升了滚筒洗衣机的空间利用率。

技术研发人员：丁苏星,路梦娟
受保护的技术使用者：TCL家用电器（合肥）有限公司
技术研发日：20221222
技术公布日：2024/1/12
