一种纤维染色装置的制作方法

本技术涉及纤维染色装置领域，具体来说，涉及一种纤维染色装置。

背景技术：

1、纤维是指由连续或不连续的细丝组成的物质，在动植物体内，纤维在维系组织方面起到重要作用，纤维用途广泛，而纤维加工成布料后需要对其进行染色处理，为了更好的对纤维进行染色，因此提出一种纤维染色装置。

2、经检索如中国专利公开号为cn 217601015 u公开了一种纤维染色装置，涉及纤维染色技术领域，用于解决现有技术中当纤维出染色箱的时候会将大量染料带出染色箱，从而造成染料的浪费的问题，本实用新型包括染色箱，所述染色箱内盛有染料，所述染色箱的顶面一端安装有进料机构，另一端安装有卷料机构，所述染色箱内还安装有导料机构，所述进料机构、导料机构和卷料机构上依次连接有纤维，所述染色箱的上部靠近卷料机构处安装有可与纤维接触的刮料机构。本实用新型中通过刮料机构可以挂掉纤维外表面上的染料，被刮下的染料掉落在染色箱内继续使用，从而可以减少对染料的浪费。

3、但是上述装置在实际使用时存在一定的不足，在使用时虽然可以通过刮料机构可以挂掉纤维外表面上的染料，被刮下的染料掉落在染色箱内继续使用，从而可以减少对染料的浪费，但是在对加工后的纤维在染色时不能对加工后的纤维表面附着的杂质或灰尘进行吸附处理，容易染色效果。

4、针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种纤维染色装置，具备吸附杂质的优点，进而解决了现有技术中的问题。

3、(二)技术方案

4、为实现上述吸附杂质的优点，本实用新型采用的具体技术方案如下：

5、一种纤维染色装置，包括染色箱，染色箱两侧安装有调节机构，其中一个调节机构安装有吸附机构；

6、染色箱内安装有辅助机构一，染色箱内靠近辅助机构一安装有辅助机构二。

7、进一步的，为了便于根据加工后的纤维尺寸进行调节，调节机构包括与染色箱两侧连接的固定框，固定框一端开设有滑动槽，滑动槽内滑动连接有滑动块，滑动块相对一侧安装有调节架，调节架与固定框内通过安装有输送辊。

8、进一步的，为了便于对调节架进行调节，固定框两侧安装有安装板，安装板上方安装有电动伸缩杆一，电动伸缩杆一的输出端通过连接板与调节架两侧连接。

9、进一步的，为了便于对加工的纤维进行输送，方便对其进行染色处理，其中两个输送辊一端贯穿调节架、固定框安装有舵机，舵机靠近安装板与调节架、固定框一侧连接。

10、进一步的，为了便于对加工后的纤维表面附着的杂质或灰尘进行吸附，吸附机构包括与其中一个固定框一侧连接的清洁框，清洁框远离舵机上下方安装有吸附管，吸附管一端连接有吸附泵，吸附泵一端通过连接管安装有收集盒，收集盒一侧与固定框连接。

11、进一步的，为了便于对纤维染色装置进行加热，便于对加工后的纤维辅助染色，辅助机构一包括与染色箱内连接的防护板，防护板开设多个出水口，防护板远离清洁框下方安装有多个与染色箱内两侧连接的安装座，多个安装座相对一侧安装有电加热管。

12、进一步的，为了便于对染色后纤维布中含有的染色液进行挤出，降低染色液浪费，辅助机构二包括与染色箱内两侧通过轴承连接有多个导向辊，染色箱内靠近导向辊安装有导向框，导向框远离一侧安装有电动伸缩杆二，电动伸缩杆二贯穿导向框安装有辅助板，辅助板内靠近防护板通过轴承安装有多个挤压辊。

13、(三)有益效果

14、与现有技术相比，本实用新型具备以下有益效果：

15、(1)、通过在调节机构设置的吸附机构，可以对加工后的纤维表面附着的杂质或灰尘进行吸附处理，降低工后的纤维表面附着的杂质或灰尘对染色效果影响，同时在染色箱设置的辅助机构一，可以在加工后的纤维染色时进行加热，便于染色液更好的漂染到加工后纤维上。

16、(2)、通过在染色箱设置的调节机构，可以根据加工后的纤维尺寸进行调节，降低加工后的纤维较为的松动，使得染色效果较好，同时在染色箱设置的辅助机构，不仅可以对染色的纤维进行导向作用，还可以对染色后的纤维中含有的染色液进行挤压，降低染色液的浪费。

技术特征：

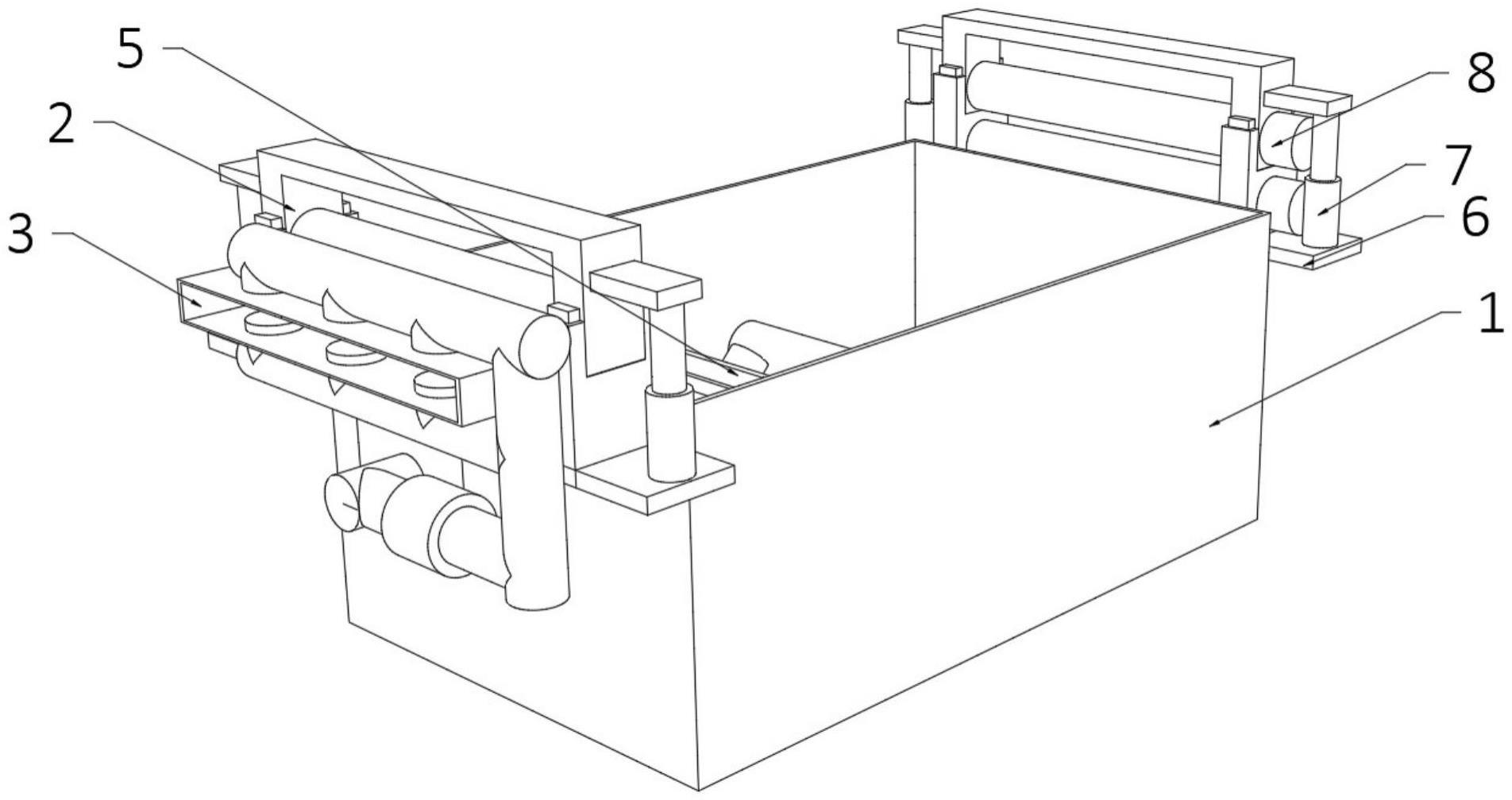

1.一种纤维染色装置，其特征在于，包括染色箱(1)，所述染色箱(1)两侧安装有调节机构(2)，其中一个所述调节机构(2)安装有吸附机构(3)；

2.根据权利要求1所述的一种纤维染色装置，其特征在于，所述调节机构(2)包括与染色箱(1)两侧连接的固定框(201)，所述固定框(201)一端开设有滑动槽，所述滑动槽内滑动连接有滑动块(202)，所述滑动块(202)相对一侧安装有调节架(203)，所述调节架(203)与固定框(201)内通过安装有输送辊(204)。

3.根据权利要求2所述的一种纤维染色装置，其特征在于，所述固定框(201)两侧安装有安装板(6)，所述安装板(6)上方安装有电动伸缩杆一(7)，所述电动伸缩杆一(7)的输出端通过连接板与调节架(203)两侧连接。

4.根据权利要求3所述的一种纤维染色装置，其特征在于，其中两个所述输送辊(204)一端贯穿调节架(203)、固定框(201)安装有舵机(8)，所述舵机(8)靠近安装板(6)与调节架(203)、固定框(201)一侧连接。

5.根据权利要求4所述的一种纤维染色装置，其特征在于，所述吸附机构(3)包括与其中一个固定框(201)一侧连接的清洁框(301)，所述清洁框(301)远离舵机(8)上下方安装有吸附管(302)，所述吸附管(302)一端连接有吸附泵(303)，所述吸附泵(303)一端通过连接管安装有收集盒(304)，所述收集盒(304)一侧与固定框(201)连接。

6.根据权利要求5所述的一种纤维染色装置，其特征在于，所述辅助机构一(4)包括与染色箱(1)内连接的防护板(401)，所述防护板(401)开设多个出水口，所述防护板(401)远离清洁框(301)下方安装有多个与染色箱(1)内两侧连接的安装座(402)，多个所述安装座(402)相对一侧安装有电加热管(403)。

7.根据权利要求6所述的一种纤维染色装置，其特征在于，所述辅助机构二(5)包括与染色箱(1)内两侧通过轴承连接有多个导向辊(501)，所述染色箱(1)内靠近导向辊(501)安装有导向框(502)，所述导向框(502)远离一侧安装有电动伸缩杆二(503)，所述电动伸缩杆二(503)贯穿导向框(502)安装有辅助板(504)，所述辅助板(504)内靠近防护板(401)通过轴承安装有多个挤压辊(505)。

技术总结
本技术公开了一种纤维染色装置，包括染色箱，染色箱两侧安装有调节机构，其中一个调节机构安装有吸附机构，染色箱内安装有辅助机构一，染色箱内靠近辅助机构一安装有辅助机构二，通过在调节机构设置的吸附机构，可以对加工后的纤维表面附着的杂质或灰尘进行吸附处理，降低工后的纤维表面附着的杂质或灰尘对染色效果影响，同时在染色箱设置的辅助机构一，可以在加工后的纤维染色时进行加热，便于染色剂更好的漂染到加工后纤维上，在染色箱设置的调节机构，可以根据加工后的纤维尺寸进行调节，降低加工后的纤维较为的松动，使得染色效果较好，同时在染色箱设置的辅助机构，可以对染色的纤维进行导向作用。

技术研发人员：张丽芹,罗会蒙
受保护的技术使用者：扬州乐康纺织科技有限公司
技术研发日：20221231
技术公布日：2024/1/12
