一种用于超宽门幅拉幅定型机的超声波切布装置的制作方法

本技术属于拉幅定型，尤其涉及一种用于超宽门幅拉幅定型机的超声波切布装置。

背景技术：

1、目前，一般的拉幅定型机能做3米以下宽幅的布料，现在新款的超宽幅的拉幅定型机能够做到6米宽，但也存在问题：如果只需要做6米以下(例如3米)的布料，那么整机运作时会有大面积的宽度使用不到，但整机运行时的能耗还是会远高于3米宽幅的机器。

技术实现思路

1、有鉴于此，本实用新型的目的在于提供一种用于超宽门幅拉幅定型机的超声波切布装置，以解决用超宽幅拉幅定型机做窄幅布料时，浪费超宽幅拉幅定型机的产能的问题，大大提高资源利用率，并且可根据需要切割成所需的布料尺寸。

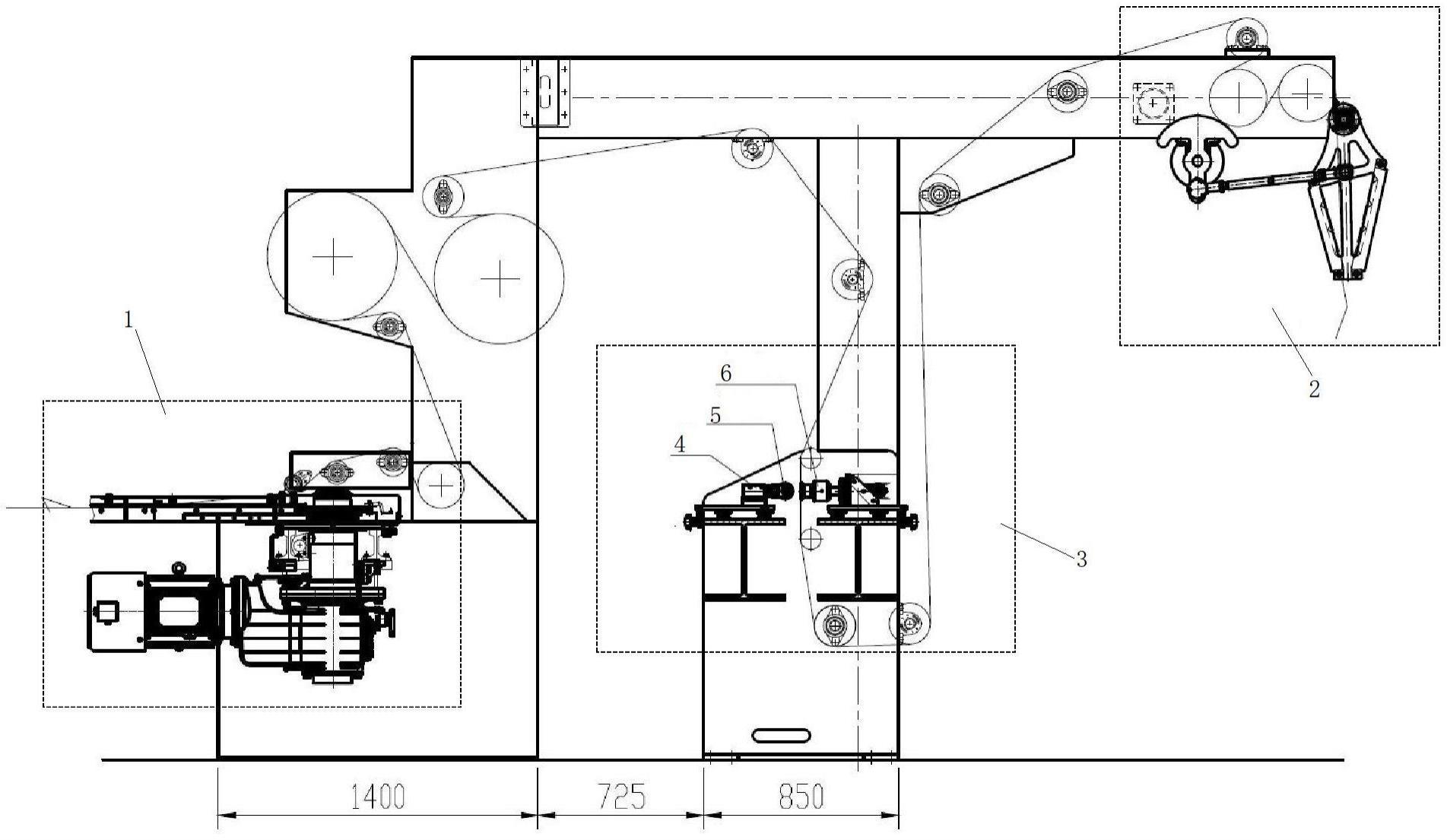

2、为实现上述目的，本实用新型提供了一种用于超宽门幅拉幅定型机的超声波切布装置，所述超宽门幅拉幅定型机包括出布装置，所述超声波切布装置设置在超宽门幅拉幅定型机和出布装置之间；

3、所述超声波切布装置包括至少一个超声波切布组件，所述超声波切布组件包括气缸、超声波刀和超声波振子，所述气缸、超声波刀和超声波振子在同一水平面上设置；

4、所述超声波刀和所述超声波振子之间留有容布料穿过的空隙，所述气缸和超声波刀设置在所述空隙的一侧，所述超声波振子设置在所述空隙的另一侧。

5、优选地，所述超声波切布装置还包括直线导轨和驱动装置，所述超声波切布组件通过滚珠丝杠与直线导轨连接，所述直线导轨设置在布料的宽度方向上，所述驱动装置设置在滚珠丝杠上并且通过驱动滚珠丝杠使所述超声波切布组件调节位置。

6、与现有技术对比，本实用新型用超宽幅拉幅定型机做窄幅布料时，不浪费超宽幅拉幅定型机的产能，大大提高了资源利用率，并且还可根据需要切割成所需的布料尺寸。

技术特征：

1.一种用于超宽门幅拉幅定型机的超声波切布装置，所述超宽门幅拉幅定型机还包括出布装置，其特征在于，所述超声波切布装置设置在超宽门幅拉幅定型机和出布装置之间；

2.根据权利要求1所述的超声波切布装置，其特征在于，所述超声波切布装置还包括直线导轨和驱动装置，所述超声波切布组件通过滚珠丝杠与直线导轨连接，所述直线导轨设置在布料的宽度方向上，所述驱动装置设置在滚珠丝杠上并且通过驱动滚珠丝杠使所述超声波切布组件调节位置。

技术总结
本技术公开了一种用于超宽门幅拉幅定型机的超声波切布装置，所述超宽门幅拉幅定型机还包括出布装置，所述超声波切布装置设置在超宽门幅拉幅定型机和出布装置之间；所述超声波切布装置包括至少一个超声波切布组件，所述超声波切布组件包括气缸、超声波刀和超声波振子，所述气缸、超声波刀和超声波振子在同一水平面上设置；所述超声波刀和所述超声波振子之间留有容布料穿过的空隙，所述气缸和超声波刀设置在所述空隙的一侧，所述超声波振子设置在所述空隙的另一侧。本技术以解决用超宽幅拉幅定型机做窄幅布料时，浪费超宽幅拉幅定型机的产能的问题，大大提高资源利用率，并且可根据需要切割成所需的布料尺寸。

技术研发人员：姜东日,王东华
受保护的技术使用者：江苏日新印染机械有限公司
技术研发日：20221231
技术公布日：2024/1/12
