智能烘干晾衣架的低能耗防过热烘干系统的制作方法

本技术涉及家居，具体是涉及智能烘干晾衣架的低能耗防过热烘干系统。

背景技术：

1、晾衣架，作为人们每天使用的家居用品，如今已经成为许多家庭的生活必需品。为了满足人们的使用要求，现有的智能晾衣架通常具有烘干功能，通过风机输送热风提高衣物的晾干效率，而现有的晾衣架受到出风口位置的影响，不同位置的衣物的烘干速度不同，为此，通常通过加大烘干功率，进行更长时间的送风，导致能耗增大，增加用户的使用成本，且晾衣架通常安装在阳台，使用阳台的照明路线作为供电电源，一旦晾衣架长时间大功率工作时，电线发热严重，存在安全隐患。

2、为此，中国专利cn217266488u公开了一种循环供风主机及晾衣机，其干衣风机能够向下输出干衣气流，干衣气流经过干衣罩底部的阻挡后能够向上回流而进入回流口，使得气流能够更为全面、充分地流经干衣罩内衣物的各处，使得衣物各处的晾杆速度更为均匀，并能够有效增强气流，相应能够有效提高干衣效率、降低能耗。

3、但是，该晾衣机在进行烘干时，需要用户安装干衣罩进行配合使用，且干衣罩占用阳台的大部分空间，影响阳台的采光，使用体验较差。

技术实现思路

1、针对上述问题，提供智能烘干晾衣架的低能耗防过热烘干系统，通过第一烘干单元和第二烘干单元解决了晾衣架长时间大功率工作时电线发热严重的问题。

2、为解决现有技术问题，本实用新型采用的技术方案为：

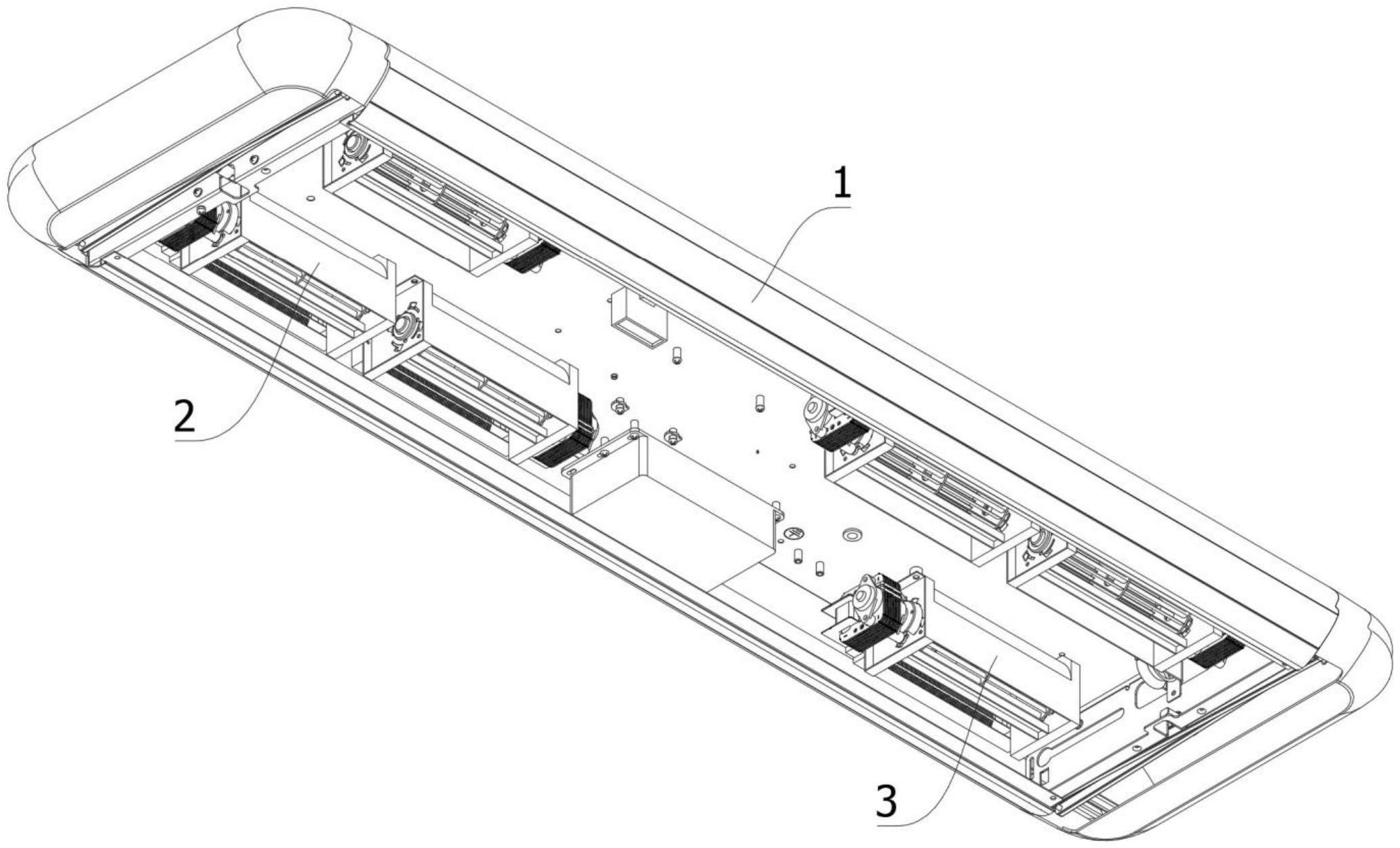

3、智能烘干晾衣架的低能耗防过热烘干系统，该烘干系统安装在智能烘干晾衣架的主机内；该烘干系统包括第一烘干单元和第二烘干单元；第一烘干单元包括有分布在主机内四角的四个第一风机，其中两个呈对角设置的第一风机内置有发热元件；第二烘干单元包括有两个内置有发热元件的第二风机，每个第二风机均设置在两个沿着主机长度方向设置的第一风机之间且远离内置有发热元件的第一风机的一侧。

4、优选的，所述第一烘干单元和第二烘干单元交替工作。

5、优选的，烘干系统还包有用以覆盖第一烘干单元和第二烘干单元的出风口的出风格栅，出风格栅包括长条状的第一格栅和第二格栅，第一格栅和第二格栅的延伸方向均与主机的长度方向一致，且第一格栅和第二格栅相对于主机宽度方向的中轴线对称设置。

6、优选的，主机下端位于第一格栅和第二格栅之间设置有装饰罩。

7、优选的，主机内位于装饰罩的背侧安装有照明灯管。

8、优选的，装饰罩的中间位置设置有第一安装孔，该第一安装孔处安装有除螨器。

9、优选的，装置罩设置有相对于第一安装孔对称设置的两个第二安装孔，每个第二安装孔处均安装有紫外线灯。

10、本实用新型相比较于现有技术的有益效果是：

11、1、本实用新型通过第一烘干单元和第二烘干单元实现了对衣物进行均匀加热的功能，达到不增加能耗的同时提高衣物烘干效率的效果，解决了晾衣架长时间大功率工作时电线发热严重的问题。

12、2、在第一烘干单元和第二烘干单元同时启动时，电线的负载较大，为了保证安全性无法长时间工作，为此，通过将第一烘干单元和第二烘干单元交替工作实现了降低能耗的功能，达到长时间进行烘干工作的同时避免电线过热的效果。

13、3、本实用新型通过第一格栅和第二格栅实现了保护第一风机和第二风机的效果，避免杂物进入主机内与第一风机和第二风机接触导致第一风机和第二风机受损的情况。

技术特征：

1.智能烘干晾衣架的低能耗防过热烘干系统，该烘干系统安装在智能烘干晾衣架的主机(1)内；

2.根据权利要求1所述的智能烘干晾衣架的低能耗防过热烘干系统，其特征在于，所述第一烘干单元(2)和第二烘干单元(3)交替工作。

3.根据权利要求1或2所述的智能烘干晾衣架的低能耗防过热烘干系统，其特征在于，烘干系统还包有用以覆盖第一烘干单元(2)和第二烘干单元(3)的出风口的出风格栅(4)，出风格栅(4)包括长条状的第一格栅(41)和第二格栅(42)，第一格栅(41)和第二格栅(42)的延伸方向均与主机(1)的长度方向一致，且第一格栅(41)和第二格栅(42)相对于主机(1)宽度方向的中轴线对称设置。

4.根据权利要求3所述的智能烘干晾衣架的低能耗防过热烘干系统，其特征在于，主机(1)下端位于第一格栅(41)和第二格栅(42)之间设置有装饰罩(5)。

5.根据权利要求4所述的智能烘干晾衣架的低能耗防过热烘干系统，其特征在于，主机(1)内位于装饰罩(5)的背侧安装有照明灯管。

6.根据权利要求4或5所述的智能烘干晾衣架的低能耗防过热烘干系统，其特征在于，装饰罩(5)的中间位置设置有第一安装孔(51)，该第一安装孔(51)处安装有除螨器(52)。

7.根据权利要求6所述的智能烘干晾衣架的低能耗防过热烘干系统，其特征在于，装置罩设置有相对于第一安装孔(51)对称设置的两个第二安装孔(53)，每个第二安装孔(53)处均安装有紫外线灯(54)。

技术总结
本技术涉及家居技术领域，具体是涉及智能烘干晾衣架的低能耗防过热烘干系统，该烘干系统安装在智能烘干晾衣架的主机内；该烘干系统包括第一烘干单元和第二烘干单元；第一烘干单元包括有分布在主机内四角的四个第一风机，其中两个呈对角设置的第一风机内置有发热元件；第二烘干单元包括有两个内置有发热元件的第二风机，每个第二风机均设置在两个沿着主机长度方向设置的第一风机之间且远离内置有发热元件的第一风机的一侧。本技术通过第一烘干单元和第二烘干单元实现了对衣物进行均匀加热的功能，达到不增加能耗的同时提高衣物烘干效率的效果，解决了晾衣架长时间大功率工作时电线发热严重的问题。

技术研发人员：方涛
受保护的技术使用者：广州后川科技有限公司
技术研发日：20221220
技术公布日：2024/1/12
