本技术涉及袜机缝齿盘,尤其是一种自定位式电脑袜机缝齿盘。
背景技术:
1、现有技术公开了一种织缝翻一体袜机缝齿盘(cn217678028u),其通过在活动针盘座上设置定位销,定位销可以插入到固定针盘座内,然后固定针盘座内设置可以滑动的插销,插销可以通过第二弹簧进行伸缩,利用插销与定位销以及定位销上的插孔进行配合,使得固定针盘座和活动针盘座可以进行快速拼接,但是这样的连接方式使得机加工和装配的难度以及精度要求大大提高,增加了经济成本。
技术实现思路
1、本实用新型要解决的技术问题是:为了克服上述中存在的问题,提供了一种自定位式电脑袜机缝齿盘,其解决了上述等问题。
2、本实用新型解决其技术问题是采取以下技术方案实现的:
3、一种自定位式电脑袜机缝齿盘,包括通过螺栓固定在袜机上的外夹持盘体,所述外夹持盘体上环形阵列间隔设有双圆头长孔,所述外夹持盘体上环形阵列间隔设有双圆头短孔,且所述双圆头短孔和所述双圆头长孔交替间隔布置,所述外夹持盘体内嵌装转动设有轴承,所述轴承内压合设有活动针盘座和所述针圈盘,所述活动针盘座和所述针圈盘上环形阵列间隔设有供织袜钩针插装于内的针孔,所述活动针盘座和所述针圈盘呈半圆环状对开设计,所述活动针盘座的两端一体成型固定设有凸起的异形卡头,所述针圈盘的两端一体成型设有供所述异形卡头卡合的异形卡孔。
4、优选的,所述异形卡头呈单圆头结构,所述异形卡头的前端直径大于其根部宽度,所述异形卡孔与所述异形卡头的形状尺寸相适配。
5、优选的,所述异形卡头呈t字形结构,所述异形卡头的前端宽度至少为所述异形卡头尾端宽度的两倍,所述异形卡孔的孔深不大于所述针圈盘的厚度的一半。
6、优选的,所述异形卡头呈倒置的等腰梯形状,所述异形卡头的前端底边长大于所述异形卡头的根部底边长,所述异形卡孔与所述异形卡头的形状及尺寸相适配。
7、优选的,所述异形卡头的上端面嵌装固定设有磁吸块,且该磁吸块的上端面与所述异形卡头的上端面平齐,该磁吸块与所述异形卡孔的底壁相互磁吸。
8、优选的,所述异形卡头的外侧壁上嵌装固定设有磁吸块,且该磁吸块与所述异形卡头的外侧壁平齐并与所述异形卡孔的内侧壁相互磁吸。
9、本实用新型的优点和积极效果是:通过异形孔和异形凸起的卡接配合以及磁吸的双重固定能有效的实现所述活动针盘座和所述针圈盘的快速定位,并且便于拆卸,机加工更加方便,装配更加简单,大大的减少了经济成本。

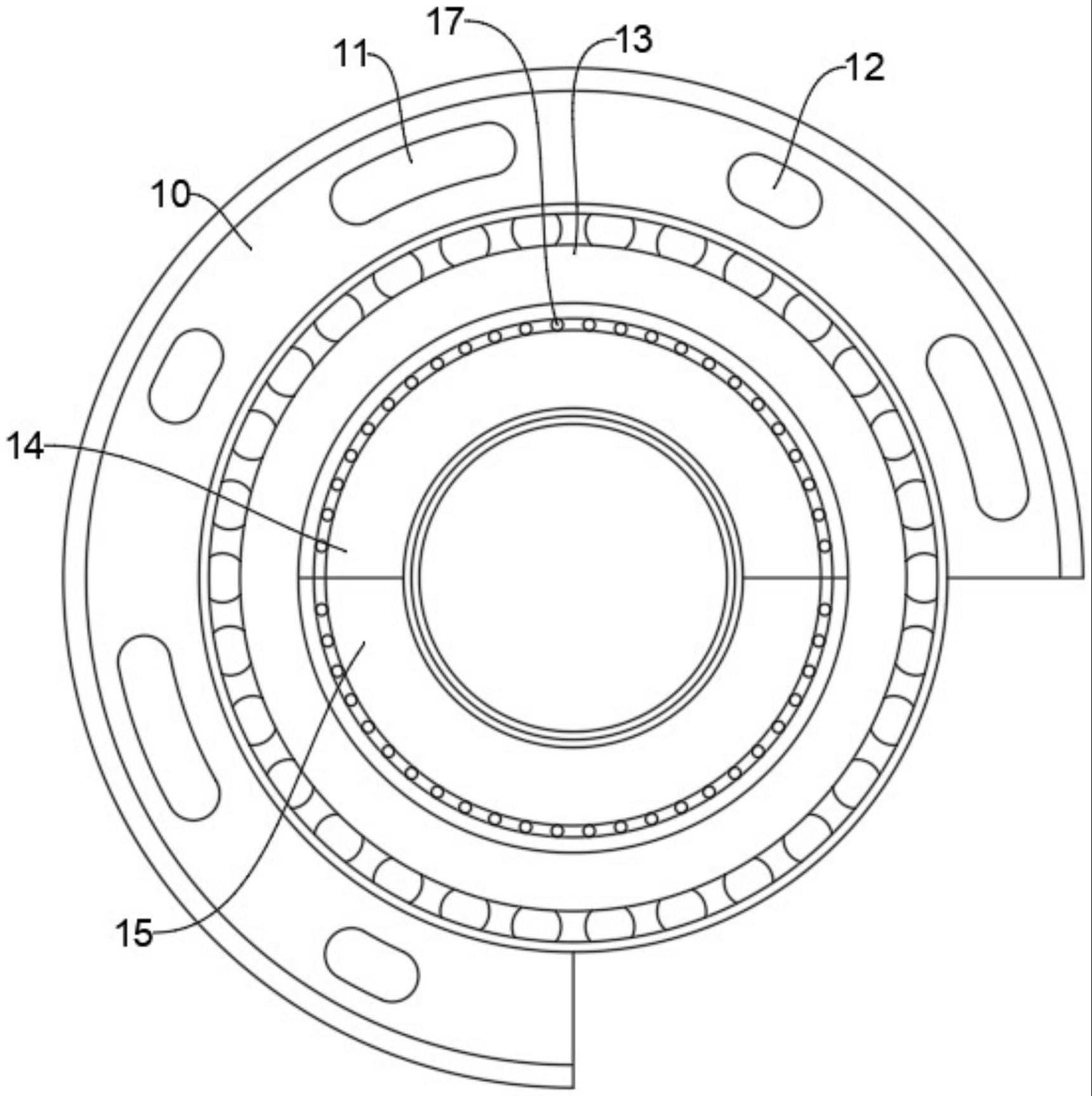

1.一种自定位式电脑袜机缝齿盘,其特征在于:包括通过螺栓固定在袜机上的外夹持盘体(10),所述外夹持盘体(10)上环形阵列间隔设有双圆头长孔(11),所述外夹持盘体(10)上环形阵列间隔设有双圆头短孔(12),且所述双圆头短孔(12)和所述双圆头长孔(11)交替间隔布置,所述外夹持盘体(10)内嵌装转动设有轴承(13),所述轴承(13)内压合设有活动针盘座(14)和针圈盘(15),所述活动针盘座(14)和所述针圈盘(15)上环形阵列间隔设有供织袜钩针插装于内的针孔(17),所述活动针盘座(14)和所述针圈盘(15)呈半圆环状对开设计,所述活动针盘座(14)的两端一体成型固定设有凸起的异形卡头(16),所述针圈盘(15)的两端一体成型设有供所述异形卡头(16)卡合的异形卡孔(18)。
2.根据权利要求1所述的一种自定位式电脑袜机缝齿盘,其特征在于:所述异形卡头(16)呈单圆头结构,所述异形卡头(16)的前端直径大于其根部宽度,所述异形卡孔(18)与所述异形卡头(16)的形状尺寸相适配。
3.根据权利要求2所述的一种自定位式电脑袜机缝齿盘,其特征在于:所述异形卡头(16)呈t字形结构,所述异形卡头(16)的前端宽度至少为所述异形卡头(16)尾端宽度的两倍,所述异形卡孔(18)的孔深不大于所述针圈盘(15)的厚度的一半。
4.根据权利要求3所述的一种自定位式电脑袜机缝齿盘,其特征在于:所述异形卡头(16)呈倒置的等腰梯形状,所述异形卡头(16)的前端底边长大于所述异形卡头(16)的根部底边长,所述异形卡孔(18)与所述异形卡头(16)的形状及尺寸相适配。
5.根据权利要求4所述的一种自定位式电脑袜机缝齿盘,其特征在于:所述异形卡头(16)的上端面嵌装固定设有磁吸块,且该磁吸块的上端面与所述异形卡头(16)的上端面平齐,该磁吸块与所述异形卡孔(18)的底壁相互磁吸。
6.根据权利要求5所述的一种自定位式电脑袜机缝齿盘,其特征在于:所述异形卡头(16)的外侧壁上嵌装固定设有磁吸块,且该磁吸块与所述异形卡头(16)的外侧壁平齐并与所述异形卡孔(18)的内侧壁相互磁吸。
