衣物处理装置的制作方法

本申请属于家用电器领域，尤其涉及一种衣物处理装置。

背景技术：

1、随着城市人均居住面积逐渐减少，房子的晾晒空间也逐渐减少，干衣机成为了滚筒洗衣机的配套设施。但是由于滚筒洗衣机自身占用体积较大，现有技术将干衣机叠放于滚筒洗衣机上方，以提高空间利用率，但是如何拆卸和滚筒洗衣机几乎同样体积的干衣机，又成为了亟需解决的问题。

技术实现思路

1、本申请实施例提供一种衣物处理装置，以解决现有衣物处理设备拆卸困难的问题。

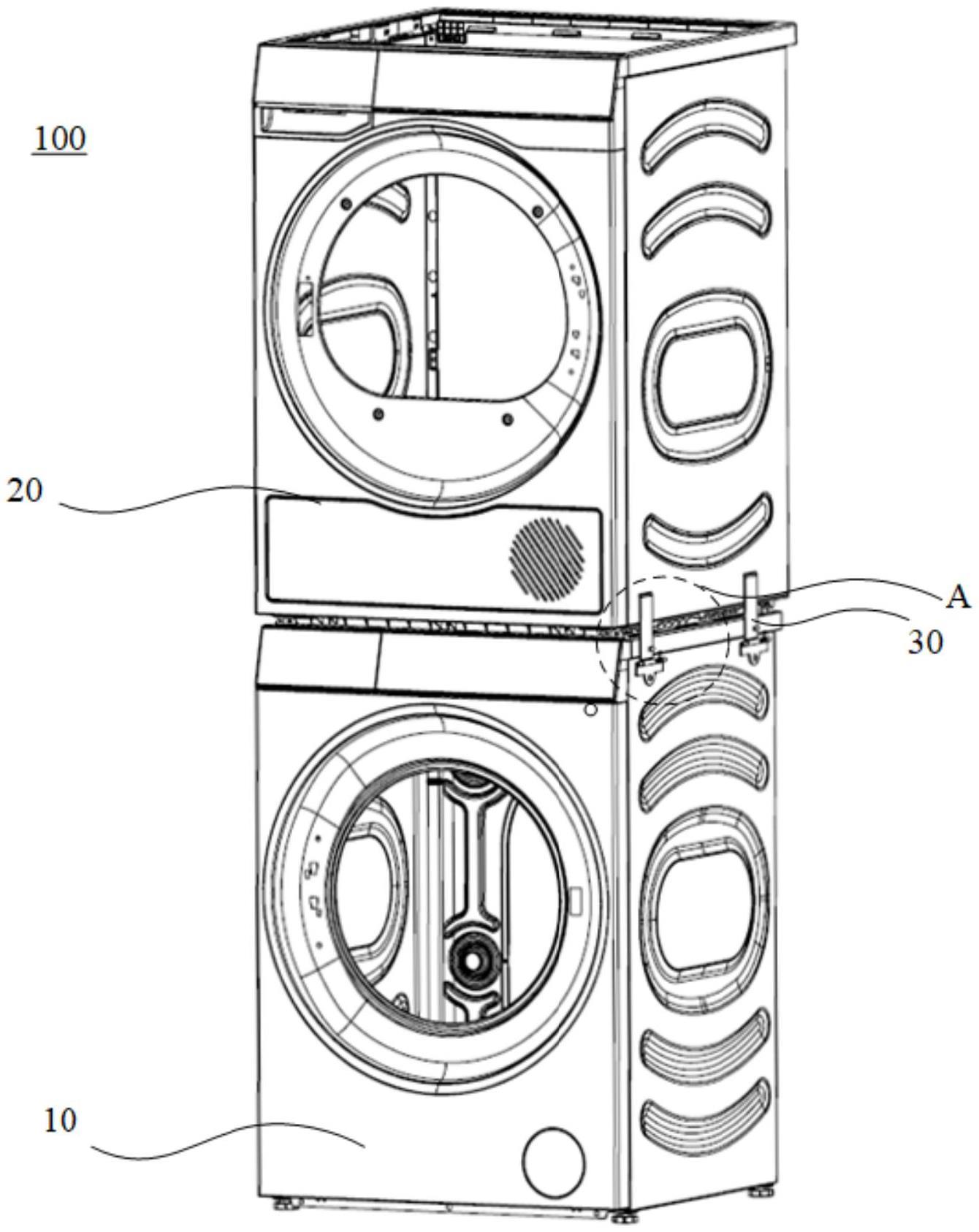

2、本申请提供一种衣物处理装置，所述衣物处理装置包括：

3、第一衣物处理设备；

4、第二衣物处理设备；所述第二衣物处理设备叠放于所述第一衣物处理设备；

5、连接机构，所述连接机构包括固定于所述第一衣物处理设备的固定件和转动安装于所述固定件的转动件；

6、所述转动件包括第一转动臂和第二转动臂，所述第一转动臂可转动地安装于所述固定件，且卡接于所述第二衣物处理设备；所述第二转动臂连接于所述第一转动臂，且插入于所述第一衣物处理设备和第二衣物处理设备之间，所述第一转动臂能够带动第二转动臂转动以使所述第二衣物处理设备与所述第一衣物处理设备分离。

7、可选地，所述连接机构包括一紧固螺钉，所述固定件开设有通孔，所述第一衣物处理设备开设有螺纹孔，所述紧固螺钉穿设于所述通孔且螺接于所述第一衣物处理设备的螺纹孔。

8、可选地，所述固定件设有一缺口，所述第一转动臂部分设置于所述缺口内；所述固定件包括位于缺口两侧的凸起部，每一所述凸起部设有第一轴孔，所述第一转动臂设有第二轴孔，所述固定件还包括一转轴，所述转轴穿设于所述第二轴孔且两端分别插入一所述第一轴孔。

9、可选地，所述转轴上套设有扭簧，所述扭簧两端分别设有扭脚，一个所述扭脚连接于所述第一转动臂，且另一所述扭脚连接于所述固定件。

10、可选地，所述固定件远离所述第二衣物处理设备的一端设置有第一卡扣，所述第一衣物处理设备对应开设有第一卡槽，所述第一卡扣卡接于所述第一卡槽。

11、可选地，所述第一卡扣至少为两个，且在所述第一转动臂的两侧设置。

12、可选地，所述第一转动臂远离所述固定件的一端设有第二卡扣，所述第二衣物处理设备对应开设有第二卡槽，所述第二卡扣卡接于所述第二卡槽。

13、可选地，所述第二衣物处理设备包括朝向所述第一衣物处理设备的底壁，所述第二转动臂包括一朝向所述底壁的踏板，所述踏板连接于所述第二转动臂远离所述第一转动臂的一端，当所述第二衣物处理设备与所述第一衣物处理设备分离时，所述踏板抵接于所述底壁。

14、可选地，所述底壁周缘设置有若干底脚，所述底脚抵接于于所述第一衣物处理设备。

15、可选地，所述第一衣物处理设备包括朝向所述第二衣物处理设备的顶壁，所述顶壁开设有第一定位孔，所述底脚开设有与所述第一定位孔对应的第二定位孔，所述衣物处理装置还包括导柱，所述导柱穿插于所述第一定位孔和所述第二定位孔之间。

16、本申请实施例提供的衣物处理装置，通过在叠放的第一衣物处理设备和第二衣物处理设备之间设置转动件，使转动件的第一转动臂能够带动第二转动臂转动以使第二衣物处理设备与第一衣物处理设备分离。相较于直接搬动拆卸第二衣物处理设备，该连接机构利用杠杆原理使得衣物处理装置的拆卸过程更加简单、省力。

技术特征：

1.一种衣物处理装置，其特征在于，包括：

2.根据权利要求1所述的一种衣物处理装置，其特征在于，所述连接机构包括一紧固螺钉，所述固定件开设有通孔，所述第一衣物处理设备开设有螺纹孔，所述紧固螺钉穿设于所述通孔且螺接于所述第一衣物处理设备的螺纹孔。

3.根据权利要求1所述的一种衣物处理装置，其特征在于，所述固定件设有一缺口，所述第一转动臂部分设置于所述缺口内；所述固定件包括位于缺口两侧的凸起部，每一所述凸起部设有第一轴孔，所述第一转动臂设有第二轴孔，所述固定件还包括一转轴，所述转轴穿设于所述第二轴孔且两端分别插入一所述第一轴孔。

4.根据权利要求3所述的一种衣物处理装置，其特征在于，所述转轴上套设有扭簧，所述扭簧两端分别设有扭脚，一个所述扭脚连接于所述第一转动臂，且另一所述扭脚连接于所述固定件。

5.根据权利要求1所述的一种衣物处理装置，其特征在于，所述固定件远离所述第二衣物处理设备的一端设置有第一卡扣，所述第一衣物处理设备对应开设有第一卡槽，所述第一卡扣卡接于所述第一卡槽。

6.根据权利要求5所述的一种衣物处理装置，其特征在于，所述第一卡扣至少为两个，且在所述第一转动臂的两侧设置。

7.根据权利要求1所述的一种衣物处理装置，其特征在于，所述第一转动臂远离所述固定件的一端设有第二卡扣，所述第二衣物处理设备对应开设有第二卡槽，所述第二卡扣卡接于所述第二卡槽。

8.根据权利要求1所述的一种衣物处理装置，其特征在于，所述第二衣物处理设备包括朝向所述第一衣物处理设备的底壁，所述第二转动臂包括一朝向所述底壁的踏板，所述踏板连接于所述第二转动臂远离所述第一转动臂的一端，当所述第二衣物处理设备与所述第一衣物处理设备分离时，所述踏板抵接于所述底壁。

9.根据权利要求8所述的一种衣物处理装置，其特征在于，所述底壁周缘设置有若干底脚，所述底脚抵接于于所述第一衣物处理设备。

10.根据权利要求9所述的一种衣物处理装置，其特征在于，所述第一衣物处理设备包括朝向所述第二衣物处理设备的顶壁，所述顶壁开设有第一定位孔，所述底脚开设有与所述第一定位孔对应的第二定位孔，所述衣物处理装置还包括导柱，所述导柱穿插于所述第一定位孔和所述第二定位孔之间。

技术总结
本申请提供一种衣物处理装置，属于家用电器领域。衣物处理装置包括第一衣物处理设备；叠放于第一衣物处理设备的第二衣物处理设备；连接机构，所述连接机构包括固定于第一衣物处理设备的固定件和转动安装于所述固定件的转动件；转动件包括第一转动臂和第二转动臂，第一转动臂能够带动第二转动臂转动以使所述第二衣物处理设备与所述第一衣物处理设备分离。相较于直接搬动拆卸第二衣物处理设备，该连接机构利用杠杆原理使得衣物处理装置的拆卸过程更加简单、省力。

技术研发人员：路梦娟
受保护的技术使用者：TCL家用电器（合肥）有限公司
技术研发日：20221230
技术公布日：2024/1/12
