一种高效节水床品布匹用染整装置的制作方法

本申请涉及布匹染整的，尤其是涉及一种高效节水床品布匹用染整装置。

背景技术：

1、目前布匹已经深入人们的日常生活，布匹的染整包含多道工序，依次包括检验、缝头、烧毛、退浆、煮炼、漂白、丝光、染色、定型、预缩和形成成品。

2、其中定型工序也称之为后整理，在后整理工序中常用到定型机，现有的定型机是设置有多个辊筒，将布匹穿过相邻辊筒，辊筒内通入热蒸汽，从而通过辊筒导热将布匹的布面烫平，最终完成定型工作。

3、在实际操作中，发明人发现辊筒接触到温度低的布匹后，在辊筒内会形成冷凝水，冷凝水会吸收蒸汽的温度，存在影响布匹整平效果的缺陷。

技术实现思路

1、为了保证对布匹的烫平效果，保证布匹定型的效率，本申请提供一种高效节水床品布匹用染整装置。

2、本申请提供的一种高效节水床品布匹用染整装置采用如下技术方案：

3、一种高效节水床品布匹用染整装置，包括机架，机架上转动设置有上料辊、下料辊和压筒，三者转动轴相互平行且设置方向相同，所述机架上还设置有压板和导热板、导热板与机架固定连接，导热板内部中空且截面为弧形，导热板弧形凹面朝下设置，导热板顶部开设有出气孔；压板沿竖直方向滑动设置在机架上，且位于导热板正上方，压筒相对下料辊滑动设置，滑动方向沿靠近或远离下料辊的方向；机架上设置有刮条，刮条与布匹表面抵接，刮条横跨布匹的出料方向且长度大于布匹宽度，刮条沿自身长度方向倾斜设置；机架上设置有蒸汽发生器，蒸汽发生器与导热板内部连通。

4、通过采用上述技术方案，成卷的布匹放置在上料辊与导热板之间，布匹一端穿过导热板与压板之间然后再穿过压筒和下料辊之间，下料辊启动，从而拉动布匹从布匹卷上释放，同时上料辊也启动使布匹的释放更加顺畅，蒸汽发生器为导热板提供热蒸汽，热蒸汽从出气孔内喷出配合压板将布匹烫平，热蒸汽接触到温度低的布匹从而在布匹上形成冷凝水，减少了在导热板内部形成冷凝水的量，而在布匹上的冷凝水在输送过程中被刮条刮离到刮条上，冷凝水顺着倾斜的刮条滑落，从而达到减少冷凝水对布匹烫平的影响，保证布匹定型效果。

5、可选的，所述刮水条上开设有排水槽，排水槽沿刮水条长度方向开设；刮水条设置有两条，且分布在布匹两侧。

6、通过采用上述技术方案，排水槽用于承接布匹表面的冷凝水，使冷凝水能更好的被引导流出。

7、可选的，所述机架上设置有吹风机，吹风机位于下料辊下方，吹风机的出风口正对布匹设置。

8、通过采用上述技术方案，吹风机的设置能够进一步将布匹上面的细微的冷凝水的水珠进行吹干，保证了布匹的干燥，保证布匹以干燥状态进入后续工序。

9、可选的，所述出气孔开设有多个，沿导热板长度方向相邻出气孔间隔设置为一排，出气孔沿布匹传送方向开设有两排，两排出气孔错位开设。

10、通过采用上述技术方案，如此设置出气孔，能够使充分将热蒸汽覆盖在布匹上，充分对布匹进行整平和熨烫。

11、可选的，所述机架上开设有长条孔和定位孔，长条孔沿靠近或远离导热板方向水平开设，上料辊的转动轴放置在长条孔内，定位孔间隔开设有多个，相邻定位孔的连线平行长条孔设置，上料辊上设置有连接杆和定位杆，连接杆一端环套在上料辊的转动轴上，另一端环套在定位杆上，连接杆与上料辊转动连接，定位杆与连接杆滑动连接，滑动方向沿靠近或远离定位孔的方向；定位杆贯穿定位孔。

12、通过采用上述技术方案，当需要调整上料辊和导热板之间的距离时，拉动连接杆，当上料辊移动到合适位置时，滑动定位杆，将定位杆插嵌在定位孔内，从而形成上料辊位置的固定。

13、可选的，所述定位杆端部均固定有磁环，磁环直径与定位孔直径相同，且大于连接杆环套定位杆处的外径，连接杆为磁性可吸附材质制成的连接杆。

14、通过采用上述技术方案，磁环的设置能够保证定位杆不脱离连接杆，同时在定位杆插嵌在定位孔内后，磁环与连接杆形成磁性吸附连接，从而保证定位杆能稳定存在于定位孔内。

15、可选的，所述机架上设置有摆动组件，摆动组件包括驱动电机、凸轮、拨动杆和摆动板，摆动板与机架转动连接，摆动板远离自身转动轴的边缘沿靠近或远离布匹的方向摆动，摆动板位于布匹背离吹风机的一侧，驱动电机与机架固定连接，凸轮环套在驱动电机的转动轴上，拨动杆一端与摆动板固定连接，另一端与凸轮半径最小处的周向外壁抵接，拨动杆位于凸轮下方且竖直设置。

16、通过采用上述技术方案，吹风机将布匹向靠近摆动组件方向吹动，布匹受到摆动板的限位，形成波浪状的下落趋势，从而布匹往复堆叠在地面上，便于布匹的收集和转运。

17、可选的，所述拨动杆包括固定段和替换段，固定段一端与摆动板固定连接，另一端与替换段一端可拆卸连接，替换段远离固定段的端部与凸轮外壁抵接。

18、通过采用上述技术方案，替换段可以随时替换，长时间的使用后替换段与凸轮进行磨损，会导致摆动板的摆动幅度变低，影响布匹的收集，随时替换掉替换段，便于保证布匹加工的流畅。

19、可选的，所述凸轮外壁开设有凹槽，替换段远离固定段的端部位于凹槽内。

20、通过采用上述技术方案，凹槽的设置保证替换段端部能稳定与凸轮抵接。

21、可选的，所述压板横跨布匹传送方向的端部与机架之间均设置有气缸，两个气缸同步运行。

22、通过采用上述技术方案，两个气缸同步操作，保证压板两端与导热板之间的距离相同，保证对布匹整平的效果。

23、综上所述，本申请包括以下至少一种有益技术效果：

24、1.将导热板内部的蒸汽外放，减少了导热板内部形成冷凝水的量，同时配合刮条将布匹表面的冷凝水刮离布匹，保证了布匹的熨烫效果，以及熨烫后的干燥程度；

25、2.吹风机配合摆动组件一方面保证了布匹熨烫后的干燥程度，另一方面使布匹熨烫过后收纳便捷；

26、3.压板的调节、上料辊的调节以及压筒的调节，使本申请能够适应不同规格的布匹。

技术特征：

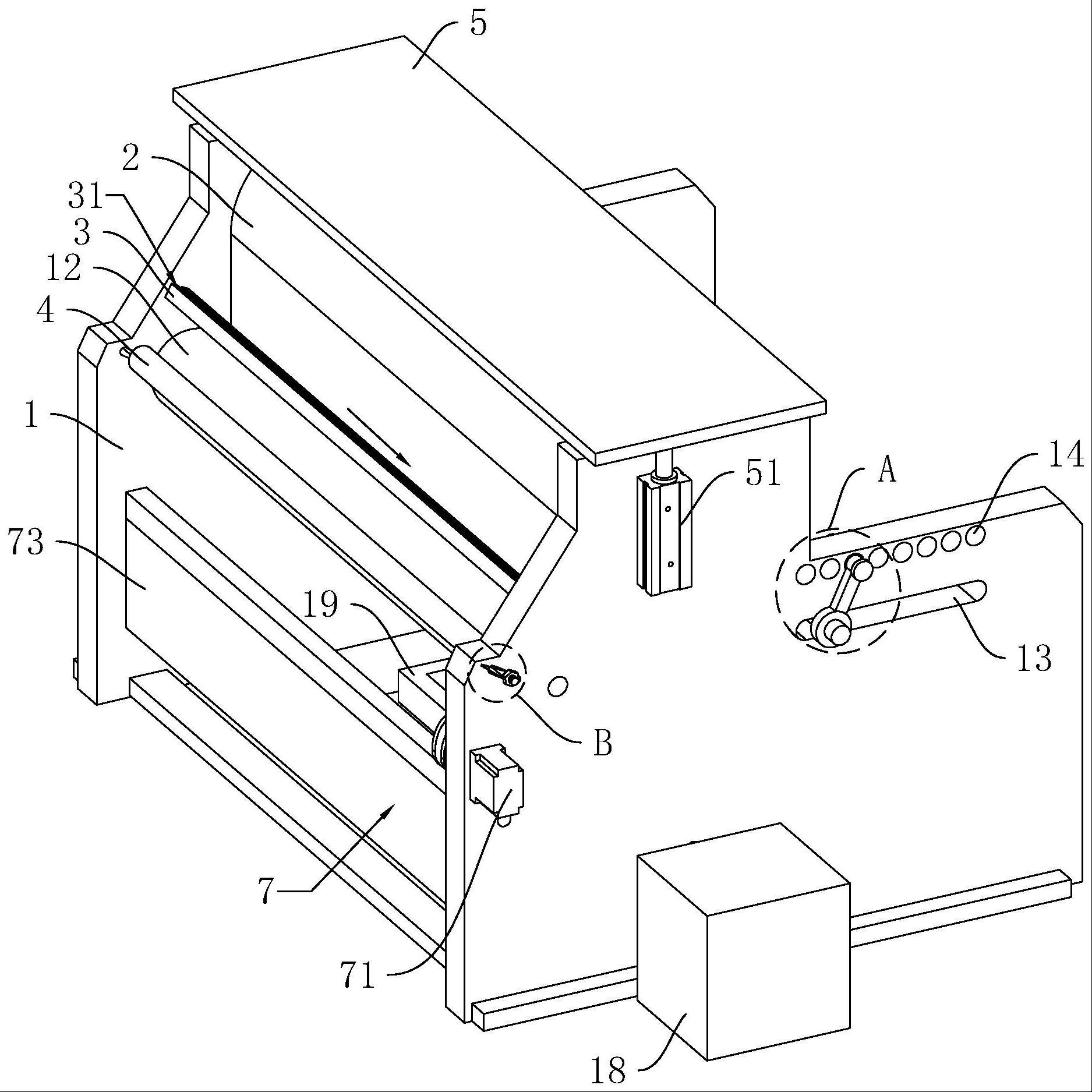

1.一种高效节水床品布匹用染整装置，包括机架(1)，机架(1)上转动设置有上料辊(11)、下料辊(12)和压筒(4)，三者转动轴相互平行且设置方向相同，其特征在于：所述机架(1)上还设置有压板(5)和导热板(2)、导热板(2)与机架(1)固定连接，导热板(2)内部中空且截面为弧形，导热板(2)弧形凹面朝下设置，导热板(2)顶部开设有出气孔(21)；压板(5)沿竖直方向滑动设置在机架(1)上，且位于导热板(2)正上方，压筒(4)相对下料辊(12)滑动设置，滑动方向沿靠近或远离下料辊(12)的方向；机架(1)上设置有刮条(3)，刮条(3)与布匹表面抵接，刮条(3)横跨布匹的出料方向且长度大于布匹宽度，刮条(3)沿自身长度方向倾斜设置；机架(1)上设置有蒸汽发生器(16)，蒸汽发生器(16)与导热板(2)内部连通。

2.根据权利要求1所述的一种高效节水床品布匹用染整装置，其特征在于：所述刮水条上开设有排水槽(31)，排水槽(31)沿刮水条长度方向开设；刮水条设置有两条，且分布在布匹两侧。

3.根据权利要求2所述的一种高效节水床品布匹用染整装置，其特征在于：所述机架(1)上设置有吹风机(19)，吹风机(19)位于下料辊(12)下方，吹风机(19)的出风口正对布匹设置。

4.根据权利要求1所述的一种高效节水床品布匹用染整装置，其特征在于：所述出气孔(21)开设有多个，沿导热板(2)长度方向相邻出气孔(21)间隔设置为一排，出气孔(21)沿布匹传送方向开设有两排，两排出气孔(21)错位开设。

5.根据权利要求1所述的一种高效节水床品布匹用染整装置，其特征在于：所述机架(1)上开设有长条孔(13)和定位孔(14)，长条孔(13)沿靠近或远离导热板(2)方向水平开设，上料辊(11)的转动轴放置在长条孔(13)内，定位孔(14)间隔开设有多个，相邻定位孔(14)的连线平行长条孔(13)设置，上料辊(11)上设置有连接杆(6)和定位杆(61)，连接杆(6)一端环套在上料辊(11)的转动轴上，另一端环套在定位杆(61)上，连接杆(6)与上料辊(11)转动连接，定位杆(61)与连接杆(6)滑动连接，滑动方向沿靠近或远离定位孔(14)的方向；定位杆(61)贯穿定位孔(14)。

6.根据权利要求5所述的一种高效节水床品布匹用染整装置，其特征在于：所述定位杆(61)端部均固定有磁环(62)，磁环(62)直径与定位孔(14)直径相同，且大于连接杆(6)环套定位杆(61)处的外径，连接杆(6)为磁性可吸附材质制成的连接杆(6)。

7.根据权利要求3所述的一种高效节水床品布匹用染整装置，其特征在于：所述机架(1)上设置有摆动组件(7)，摆动组件(7)包括驱动电机(71)、凸轮(72)、拨动杆(74)和摆动板(73)，摆动板(73)与机架(1)转动连接，摆动板(73)远离自身转动轴的边缘沿靠近或远离布匹的方向摆动，摆动板(73)位于布匹背离吹风机(19)的一侧，驱动电机(71)与机架(1)固定连接，凸轮(72)环套在驱动电机(71)的转动轴上，拨动杆(74)一端与摆动板(73)固定连接，另一端与凸轮(72)半径最小处的周向外壁抵接，拨动杆(74)位于凸轮(72)下方且竖直设置。

8.根据权利要求7所述的一种高效节水床品布匹用染整装置，其特征在于：所述拨动杆(74)包括固定段(741)和替换段(742)，固定段(741)一端与摆动板(73)固定连接，另一端与替换段(742)一端可拆卸连接，替换段(742)远离固定段(741)的端部与凸轮(72)外壁抵接。

9.根据权利要求8所述的一种高效节水床品布匹用染整装置，其特征在于：所述凸轮(72)外壁开设有凹槽(721)，替换段(742)远离固定段(741)的端部位于凹槽(721)内。

10.根据权利要求1所述的一种高效节水床品布匹用染整装置，其特征在于：所述压板(5)横跨布匹传送方向的端部与机架(1)之间均设置有气缸(51)，两个气缸(51)同步运行。

技术总结
本申请涉及一种高效节水床品布匹用染整装置，其包括机架，机架上转动设置有上料辊、下料辊和压筒，三者转动轴相互平行且设置方向相同，所述机架上还设置有压板和导热板、导热板与机架固定连接，导热板内部中空且截面为弧形，导热板弧形凹面朝下设置，导热板顶部开设有出气孔；压板沿竖直方向滑动设置在机架上，且位于导热板正上方，压筒相对下料辊滑动设置，滑动方向沿靠近或远离下料辊的方向；机架上设置有刮条，刮条与布匹表面抵接，刮条横跨布匹的出料方向且长度大于布匹宽度，刮条沿自身长度方向倾斜设置；机架上设置有蒸汽发生器，蒸汽发生器与导热板内部连通，本申请具有保证对布匹的烫平效果和保证布匹定型效率的效果。

技术研发人员：王海洲,赵伟涛
受保护的技术使用者：石家庄市荣盛装饰用布有限公司
技术研发日：
技术公布日：2024/1/12
