一种用于纺织机的传动提刀机构的制作方法

本发明涉及纺织机，尤其涉及一种用于纺织机的传动提刀机构。

背景技术：

1、纺织机，又叫纺机、织机、棉纺机等，古代的纺织机是依靠人力带动的织布机；纺织机就是把线、丝、麻等原材料加工成丝线后织成布料的工具全称；纺织机工作时，通过传动机构进行传动，进而完成提刀机构的运动，完成纺织工作。

2、现有的纺织机的传动组件的从摆臂和从摆轴摇摆运动的角度和运动方向均相同，因此二者共同摆动时产生共振，导致纺织机工作时振动幅度大；现有传动提刀机构采用提针臂和调节拉杆结构，传动复杂且传动效率低。

技术实现思路

1、本发明解决的问题在于提供一种用于纺织机的传动提刀机构，解决了现有的纺织机的传动组件的从摆臂和从摆轴摇摆运动的角度和运动方向均相同，因此二者共同摆动时产生共振，导致纺织机工作时振动幅度大；现有传动提刀机构采用提针臂和调节拉杆结构，传动复杂且传动效率低的技术问题。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种用于纺织机的传动提刀机构，包括传动组件和提刀组件，所述传动组件包括换向器，所述换向器输出端与主轴通过联轴器连接，所述主轴端部安装有第一偏心轮和第二偏心轮，所述第一偏心轮与第一主连杆一端轴承连接，所述第二偏心轮与第二主连杆一端轴承连接，所述第一主连杆另一端与第一主摆臂中部转动连接，所述第二主连杆另一端与第二主摆臂中部转动连接，所述第一主摆臂和第二主摆臂顶端均与主摆臂轴贯穿安装，所述第一主摆臂底端与第一从连杆一端转动连接，且第一从连杆另一端与第一从摆臂底端转动连接，所述第一从摆臂顶端安装有第一从摆轴，所述第二主摆臂底端与第二从连杆一端连接，且第二从连杆另一端与第二从摆臂底端转动连接，所述第二从摆臂顶端安装有第二从摆轴；

4、所述提刀组件包括等间距安装在第一从摆轴和第二从摆轴上的若干个固定座，所述固定座两相对侧分别安装有第一提臂和第二提臂，且第一提臂和第二提臂对称设置，且安装朝向相反，所述第一提臂通过第一小连杆与短提刀端部连接，所述第二提臂通过第二小连杆与长提刀端部连接，所述短提刀和长提刀依次交错设置。

5、优选的，所述第一主摆臂和第二主摆臂相对于第一从摆臂和第二从摆臂居中设置。

6、优选的，所述第一主连杆和第二主连杆一端外侧均设置有挡尘板，且挡尘板上安装有滴油头。

7、优选的，所述两个所述滴油头通过第一连接管与液泵连通，所述液泵通过第二连接管与储油箱连通。

8、优选的，所述第一主摆臂和第二主摆臂的中部和底部均轴承安装有插轴，所述第一主连杆另一端与第一主摆臂中部的插轴连接，所述第一从连杆一端与第一主摆臂底端的插轴连接，所述第二主连杆另一端贯穿第二从摆臂与第二主摆臂中部的插轴连接，所述第二从连杆一端与第二主摆臂底端的插轴连接。

9、优选的，所述第一从摆臂和第二从摆臂底端均轴承安装有插轴，所述第一从摆臂底端的插轴与第一从连杆另一端连接，所述第二从摆臂底端的插轴与第二从连杆另一端连接。

10、优选的，所述固定座包括两个半圆状的抱箍，且两个抱箍通过连接螺栓固定在第一从摆轴和第二从摆轴上，且第一从摆轴和第二从摆轴上开设有键槽，位于第一从摆轴和第二从摆轴上方的抱箍通过安装键限位。

11、优选的，所述抱箍上开设有若干个螺纹孔，所述第一提臂和第二提臂上开设有若干个安装槽和安装孔，且连接螺栓贯穿安装槽与螺纹孔连接。

12、优选的，所述第一小连杆和第二小连杆顶端均安装在安装孔内。

13、优选的，所述所述主轴、主摆臂轴、第一从摆轴以及第二从摆轴均与纺织机的机架通过轴承连接。

14、本发明的有益效果是：从织机传动至提刀的整个传动系统角度来看，本机构由偏心轮和连杆的曲柄摇杆机构直接驱动提刀，省去了提针臂和调节拉杆结构，结构高度更低、原理更简单、传动更高效；

15、主摆臂居中设置，分推两侧从摆臂，左右两侧摇摆运动同步，方向相反，振动互为抵消，平衡性好，速度上限高，有利于提高织造车速，提高生产效率。

技术特征：

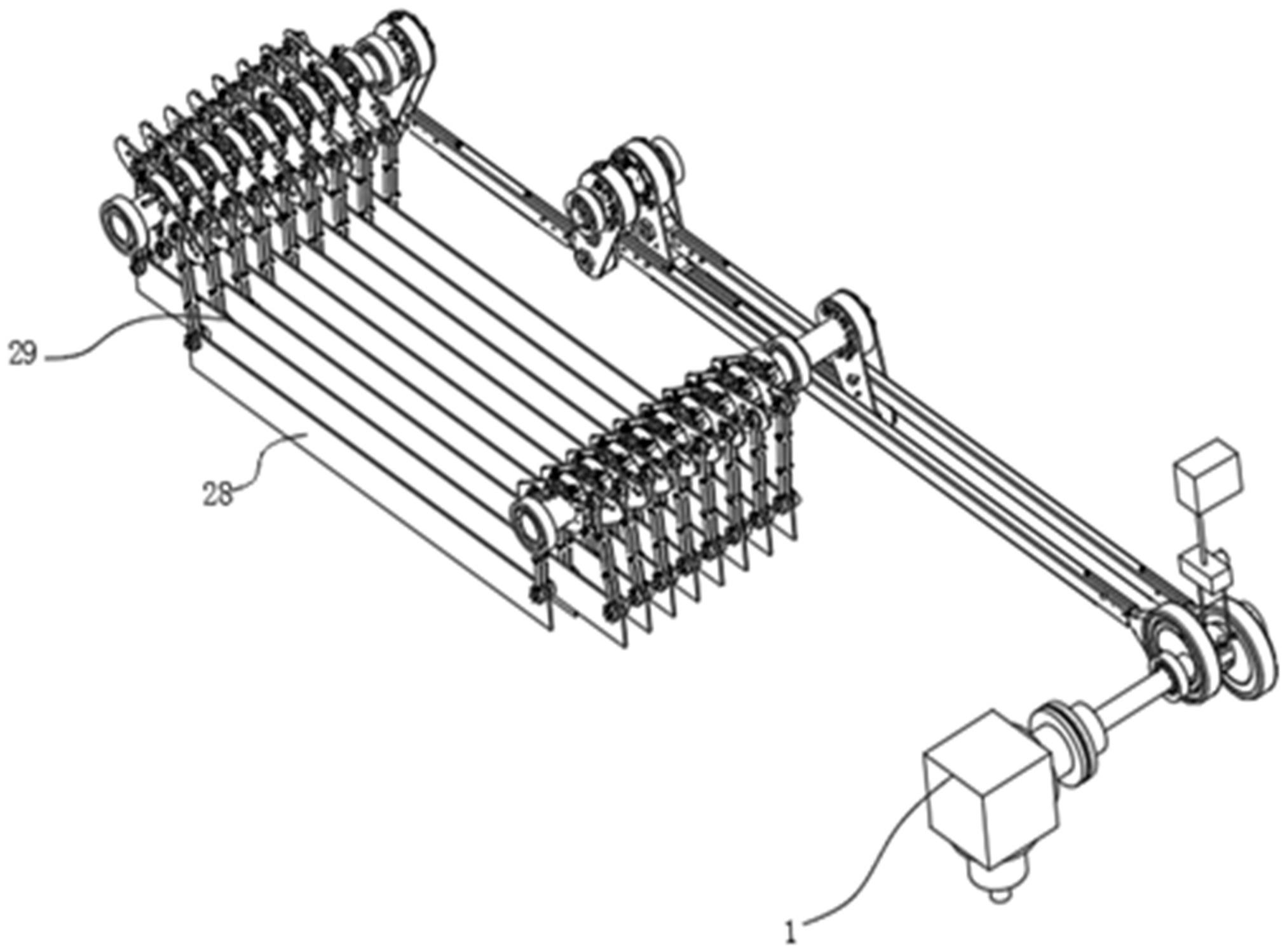

1.一种用于纺织机的传动提刀机构，其特征在于，包括传动组件和提刀组件，所述传动组件包括换向器（1），所述换向器（1）输出端与主轴（3）通过联轴器（2）连接，所述主轴（3）端部安装有第一偏心轮（4）和第二偏心轮（5），所述第一偏心轮（4）与第一主连杆（6）一端轴承连接，所述第二偏心轮（5）与第二主连杆（13）一端轴承连接，所述第一主连杆（6）另一端与第一主摆臂（8）中部转动连接，所述第二主连杆（13）另一端与第二主摆臂（9）中部转动连接，所述第一主摆臂（8）和第二主摆臂（9）顶端均与主摆臂轴（7）贯穿安装，所述第一主摆臂（8）底端与第一从连杆（10）一端转动连接，且第一从连杆（10）另一端与第一从摆臂（11）底端转动连接，所述第一从摆臂（11）顶端安装有第一从摆轴（12），所述第二主摆臂（9）底端与第二从连杆（14）一端连接，且第二从连杆（14）另一端与第二从摆臂（15）底端转动连接，所述第二从摆臂（15）顶端安装有第二从摆轴（16）；

2.根据权利要求1所述的一种用于纺织机的传动提刀机构，其特征在于，所述第一主摆臂（8）和第二主摆臂（9）相对于第一从摆臂（11）和第二从摆臂（15）居中设置。

3.根据权利要求1所述的一种用于纺织机的传动提刀机构，其特征在于，所述第一主连杆（6）和第二主连杆（13）一端外侧均设置有挡尘板（17），且挡尘板（17）上安装有滴油头（18）。

4.根据权利要求3所述的一种用于纺织机的传动提刀机构，其特征在于，所述两个所述滴油头（18）通过第一连接管（20）与液泵（19）连通，所述液泵（19）通过第二连接管（21）与储油箱（22）连通。

5.根据权利要求1所述的一种用于纺织机的传动提刀机构，其特征在于，所述第一主摆臂（8）和第二主摆臂（9）的中部和底部均轴承安装有插轴，所述第一主连杆（6）另一端与第一主摆臂（8）中部的插轴连接，所述第一从连杆（10）一端与第一主摆臂（8）底端的插轴连接，所述第二主连杆（13）另一端贯穿第二从摆臂（15）与第二主摆臂（9）中部的插轴连接，所述第二从连杆（14）一端与第二主摆臂（9）底端的插轴连接。

6.根据权利要求1所述的一种用于纺织机的传动提刀机构，其特征在于，所述第一从摆臂（11）和第二从摆臂（15）底端均轴承安装有插轴，所述第一从摆臂（11）底端的插轴与第一从连杆（10）另一端连接，所述第二从摆臂（15）底端的插轴与第二从连杆（14）另一端连接。

7.根据权利要求1所述的一种用于纺织机的传动提刀机构，其特征在于，所述固定座（23）包括两个半圆状的抱箍，且两个抱箍通过连接螺栓固定在第一从摆轴（12）和第二从摆轴（16）上，且第一从摆轴（12）和第二从摆轴（16）上开设有键槽，位于第一从摆轴（12）和第二从摆轴（16）上方的抱箍通过安装键限位。

8.根据权利要求7所述的一种用于纺织机的传动提刀机构，其特征在于，所述抱箍上开设有若干个螺纹孔，所述第一提臂（24）和第二提臂（25）上开设有若干个安装槽和安装孔，且连接螺栓贯穿安装槽与螺纹孔连接。

9.根据权利要求8所述的一种用于纺织机的传动提刀机构，其特征在于，所述第一小连杆（26）和第二小连杆（27）顶端均安装在安装孔内。

10.根据权利要求1所述的一种用于纺织机的传动提刀机构，其特征在于，所述所述主轴（3）、主摆臂轴（7）、第一从摆轴（12）以及第二从摆轴（16）均与纺织机的机架通过轴承连接。

技术总结
本发明涉及一种用于纺织机的传动提刀机构，包括传动组件和提刀组件，所述传动组件包括换向器，所述换向器输出端与主轴通过联轴器连接，所述主轴端部安装有第一偏心轮和第二偏心轮，所述第一偏心轮与第一主连杆一端轴承连接，所述第二偏心轮与第二主连杆一端轴承连接，所述第一主连杆另一端与第一主摆臂中部转动连接，所述第二主连杆另一端与第二主摆臂中部转动连接，所述第一主摆臂和第二主摆臂顶端均与主摆臂轴贯穿安装，所述第一主摆臂底端与第一从连杆一端转动连接；从织机传动至提刀的整个传动系统角度来看，本机构由偏心轮和连杆的曲柄摇杆机构直接驱动提刀，省去了提针臂和调节拉杆结构，结构高度更低、原理更简单、传动更高效。

技术研发人员：吴召仲,王心智
受保护的技术使用者：浙江森汇电子提花机有限公司
技术研发日：
技术公布日：2024/1/12
