环扣编织布的制作方法

本技术是提供一种编织布，尤其是一种环扣编织布。

背景技术：

1、市面上已见一种具有环扣的编织布，其可设置于衣物、背袋或帽子等随身物品，并可用以供使用者手指拉取或吊提物品，可应用在随身物品上，以使其在使用上更为便利。另外，更可将具有环扣的编织布设置在鞋面上，供鞋带穿设，达到束紧的效果。

2、然而，目前环扣结构的固定方式，其中一种方式是将环扣以热熔贴粘或车缝等手法直接固定于产品或编织布上，其制造工序甚为繁杂，且布面结构不稳定，在拉扯环扣的同时，容易对布面造成破坏，导致应用性降低。

3、有鉴于此，如何增加环扣编织布的结构稳定性，遂为相关领域人员值得研究的议题。

技术实现思路

1、本实用新型提供一种环扣编织布，通过将编织布本体配置为复层结构，并配合编织布本体与环扣线特殊的结构关系，进而有效地提升环扣编织布的结构稳定性。

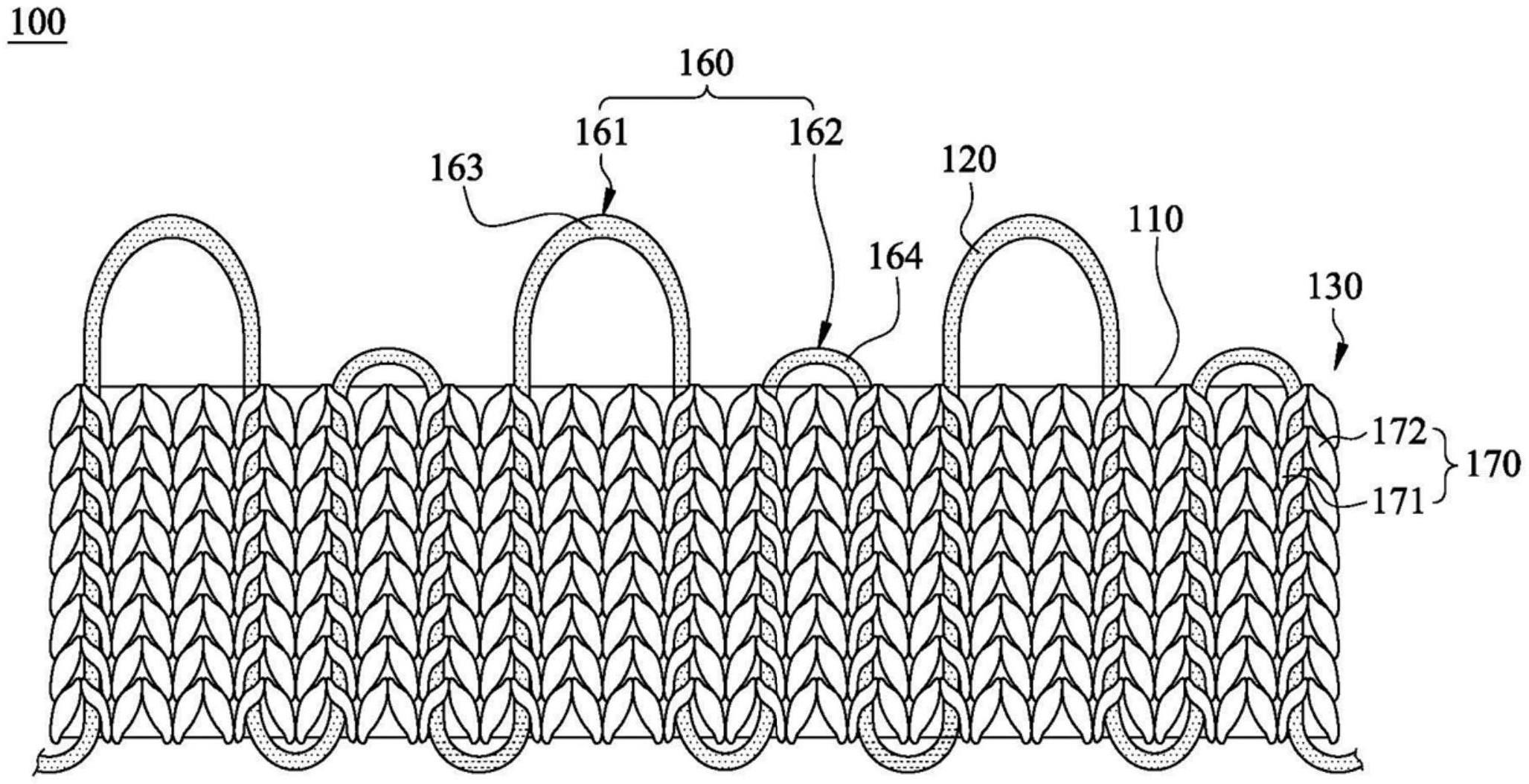

2、本实用新型的一实施方式提供一种环扣编织布，包含编织布本体以及环扣线。编织布本体包含表层、底层及中间层，中间层设置于表层及底层之间，中间层连接表层及底层。表层包含表层编织单元，表层由表层编织单元以经编方式编织而成。环扣线来回织入编织布本体的表层，并形成多个环扣单元，所述多个环扣单元凸出于编织布本体的至少一个侧边。

3、依据前述实施方式的环扣编织布，其中环扣单元可包含第一环扣单元以及第二环扣单元，第一环扣单元具有第一转折部，第一转折部与编织布本体间具有第一环扣距离，第二环扣单元具有第二转折部，第二转折部与编织布本体间具有第二环扣距离，其中第一环扣距离大于第二环扣距离。

4、依据前述实施方式的环扣编织布，其中编织布本体可包含至少二个侧边，第一环扣单元可凸出于编织布本体的一个侧边，第二环扣单元可凸出于编织布本体的所述一个侧边以及编织布本体的另一个侧边。

5、依据前述实施方式的环扣编织布，其中二个第一环扣单元之间可相隔多个第二环扣单元。

6、依据前述实施方式的环扣编织布，其中环扣单元可包含第一环扣单元以及第二环扣单元，第一环扣单元具有第一环扣宽度，第二环扣单元具有第二环扣宽度，其中第一环扣宽度大于第二环扣宽度。

7、依据前述实施方式的环扣编织布，其中编织布本体可包含至少二个侧边，第一环扣单元可凸出于编织布本体的一个侧边，第二环扣单元可凸出于编织布本体的所述一个侧边以及编织布本体的另一个侧边。

8、依据前述实施方式的环扣编织布，其中二个第一环扣单元之间可相隔多个第二环扣单元。

9、依据前述实施方式的环扣编织布，其中环扣线的直径可大于表层编织单元的直径。

10、依据前述实施方式的环扣编织布，其中环扣线的颜色可不同于表层编织单元的颜色。

11、依据前述实施方式的环扣编织布，其中表层的表层编织单元可编织成经平组织。

12、依据前述实施方式的环扣编织布，其中表层编织单元可包含第一方向编织单元及第二方向编织单元，且各环扣单元的二侧分别受第一方向编织单元及第二方向编织单元部分覆盖。

13、依据前述实施方式的环扣编织布，其中中间层可为经编结构。

14、依据前述实施方式的环扣编织布，其中底层可包含经向单元及纬向单元，经向单元及纬向单元相互交织形成底层。

技术特征：

1.一种环扣编织布，其特征在于，包含：

2.如权利要求1所述的环扣编织布，其特征在于，所述多个环扣单元包含：

3.如权利要求2所述的环扣编织布，其特征在于，该编织布本体包含至少二个该侧边，该第一环扣单元凸出于该编织布本体的一个该侧边，该第二环扣单元凸出于该编织布本体的一个该侧边以及该编织布本体的另一个该侧边。

4.如权利要求3所述的环扣编织布，其特征在于，二个该第一环扣单元之间相隔多个该第二环扣单元。

5.如权利要求1所述的环扣编织布，其特征在于，所述多个环扣单元包含：

6.如权利要求5所述的环扣编织布，其特征在于，该编织布本体包含至少二个该侧边，该第一环扣单元凸出于该编织布本体的一个该侧边，该第二环扣单元凸出于该编织布本体的一个该侧边以及该编织布本体的另一个该侧边。

7.如权利要求6所述的环扣编织布，其特征在于，二个该第一环扣单元之间相隔多个该第二环扣单元。

8.如权利要求1所述的环扣编织布，其特征在于，该环扣线的直径大于该表层编织单元的直径。

9.如权利要求1所述的环扣编织布，其特征在于，该环扣线的颜色不同于该表层编织单元的颜色。

10.如权利要求1所述的环扣编织布，其特征在于，该表层的该表层编织单元编织成经平组织。

11.如权利要求10所述的环扣编织布，其特征在于，该表层编织单元包含第一方向编织单元及第二方向编织单元，且各该环扣单元的二侧分别受该第一方向编织单元及该第二方向编织单元部分覆盖。

12.如权利要求1所述的环扣编织布，其特征在于，该中间层为经编结构。

13.如权利要求1所述的环扣编织布，其特征在于，该底层包含经向单元及纬向单元，且该经向单元及该纬向单元相互交织形成该底层。

技术总结
本技术提供一种环扣编织布，包含编织布本体以及环扣线。编织布本体包含表层、底层及中间层，中间层设置于表层及底层之间，中间层连接表层及底层。表层包含表层编织单元，表层由表层编织单元以经编方式编织而成。环扣线来回织入编织布本体的表层，并形成多个环扣单元，所述多个环扣单元凸出于编织布本体的至少一个侧边。借此，可有效地提升环扣编织布的结构稳定性。

技术研发人员：郑诚祎
受保护的技术使用者：台湾百和工业股份有限公司
技术研发日：20230106
技术公布日：2024/1/12
