一种汽车顶棚面料加工用裁切装置的制作方法

本技术涉及裁切工具，具体为一种汽车顶棚面料加工用裁切装置。

背景技术：

1、汽车顶棚一般是由面料加上板材粘连组成，面料一般都是不规则的形状，裁切装置要裁切得比较精准能够减少边角料的浪费。

2、如中国专利号为：cn213142597u，本实用新型涉及裁切工具技术领域，具体为一种汽车顶棚加工用废余面料裁切工具，包括装置主体，所述装置主体包括输送带、防护板和底座，且输送带前后两侧皆固定连接有防护板，所述输送带上方固定连接有裁切主体，且输送带底端前后两侧皆固定连接有连接杆，四组所述连接杆底端皆固定连接有底座，输送带左侧设置有按压机构，且按压机构包括第一支撑块，两组所述防护板外侧皆固定连接有第一支撑块，且第一支撑块上方皆固定连接有第一支撑杆，两组所述第一支撑杆顶端皆通过轴承连接有螺纹杆。本实用新型通过此装置可以使得面料被挤压平整后再进行裁切，操作简单便捷，节省了工作人员的时间，提高了装置的实用性和便捷性。

3、然而现有技术存在一些问题：

4、1、现有的大多数裁切装置一般是需要操作人员手动固定面料，一不小心就会造成人员受伤，手动固定比机器固定效果差一点。

5、2、现有的大多数裁切装置一般对面料进行裁切，切口不够平整，后期的修剪会造成比较多的浪费。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种汽车顶棚面料加工用裁切装置，具备减少员工受伤和切口平整等优点，解决了上述背景技术中的问题。

3、(二)技术方案

4、为实现上述减少员工受伤和切口平整的目的，本实用新型提供如下技术方案：一种汽车顶棚面料加工用裁切装置，包括工作台，所述工作台的顶部固定连接有按压机构，所述按压机构的顶部固定连接有裁切机构，所述工作台的底部固定连接有柜台。

5、所述按压机构包括固定框、限位槽、卡块、按压板、软垫和按压杆，所述固定框的内壁开设有限位槽，所述限位槽的内壁卡接连接有卡块，所述卡块的一端固定连接有按压板，所述按压板的一侧固定连接有软垫，所述按压板的一侧固定连接有按压杆，所述按压杆的一端固定连接有按压杆，通过按压板和软垫对面料进行按压固定，使得操作人员减少对刀具的接触，减少了受伤的情况，机器操控也减少了人员操控的失误。

6、优选的，所述裁切机构包括传动仓、螺纹杆、移动伸缩杆、固定夹块、裁切刀和固定螺栓，所述传动仓的内壁安装有电机，且电机的输出端通过联轴器固定连接有螺纹杆，所述螺纹杆的外壁螺纹连接有移动伸缩杆，所述移动伸缩杆的一端固定连接有固定夹块，所述固定夹块的一侧插接连接有裁切刀，所述固定夹块的外壁贯穿连接有固定螺栓，电机控制移动伸缩杆的移动，使得裁切刀对面料进行裁切，裁切刀处于倾斜状态，使得裁切刀对面料的裁切更加轻松，不会出现在入刀的时候面料皱起，造成面料裁切不平整，减少残缺面料导致的浪费。

7、优选的，所述工作台包括台面板、裁切槽、测量尺和延长尺，所述台面板的外壁开设有裁切槽，所述台面板的外壁固定连接有测量尺，所述台面板的内壁滑动连接有延长尺，测量尺在裁切的时候能够对面料的长度进行测量，方便对面料的大小进行精准的裁切，延长尺能够延长测量尺的测量长度，提高了该汽车顶棚面料加工用裁切装置的实用性。

8、优选的，所述柜台的内壁固定连接有活动框架，所述活动框架的内壁滑动连接有抽屉，方便储存一些易损件的更换配件，使得出现问题的时候能够第一时间进行维修，加快工作效率。

9、优选的，所述柜台的外壁铰链连接有储物门，所述柜台的底部固定连接有垫块，储物门减少灰尘进入柜台的内部，增加内部的整洁。

10、优选的，所述按压板通过按压杆与固定框构成升降结构，所述裁切刀通过移动伸缩杆与传动仓构成升降结构，方便对面料进行固定和裁切。

11、优选的，所述裁切刀通过固定螺栓与固定夹块构成可拆卸结构，裁切刀会影响切面的平整，所以裁切刀的刀口有磨损需要及时更换。

12、优选的，所述软垫的一侧经过倒圆角处理，减少软垫对面料的伤害，避免产生瑕疵品。

13、(三)有益效果

14、与现有技术相比，本实用新型提供了一种汽车顶棚面料加工用裁切装置，具备以下有益效果：

15、1、该汽车顶棚面料加工用裁切装置，通过设置的按压机构，按压板和软垫对面料进行按压固定，使得操作人员减少对刀具的接触，减少了受伤的情况，机器操控也减少了人员操控的失误，从而提高了该汽车顶棚面料加工用裁切装置的实用性。

16、2、该汽车顶棚面料加工用裁切装置，通过设置的裁切机构，电机控制移动伸缩杆的移动，使得裁切刀对面料进行裁切，裁切刀处于倾斜状态，使得裁切刀对面料的裁切更加轻松，不会出现在入刀的时候面料皱起，造成面料裁切不平整，减少残缺面料导致的浪费。

17、3、该汽车顶棚面料加工用裁切装置，通过设置的工作台，测量尺在裁切的时候能够对面料的长度进行测量，方便对面料的大小进行精准的裁切，延长尺能够延长测量尺的测量长度，提高了该汽车顶棚面料加工用裁切装置的实用性。

技术特征：

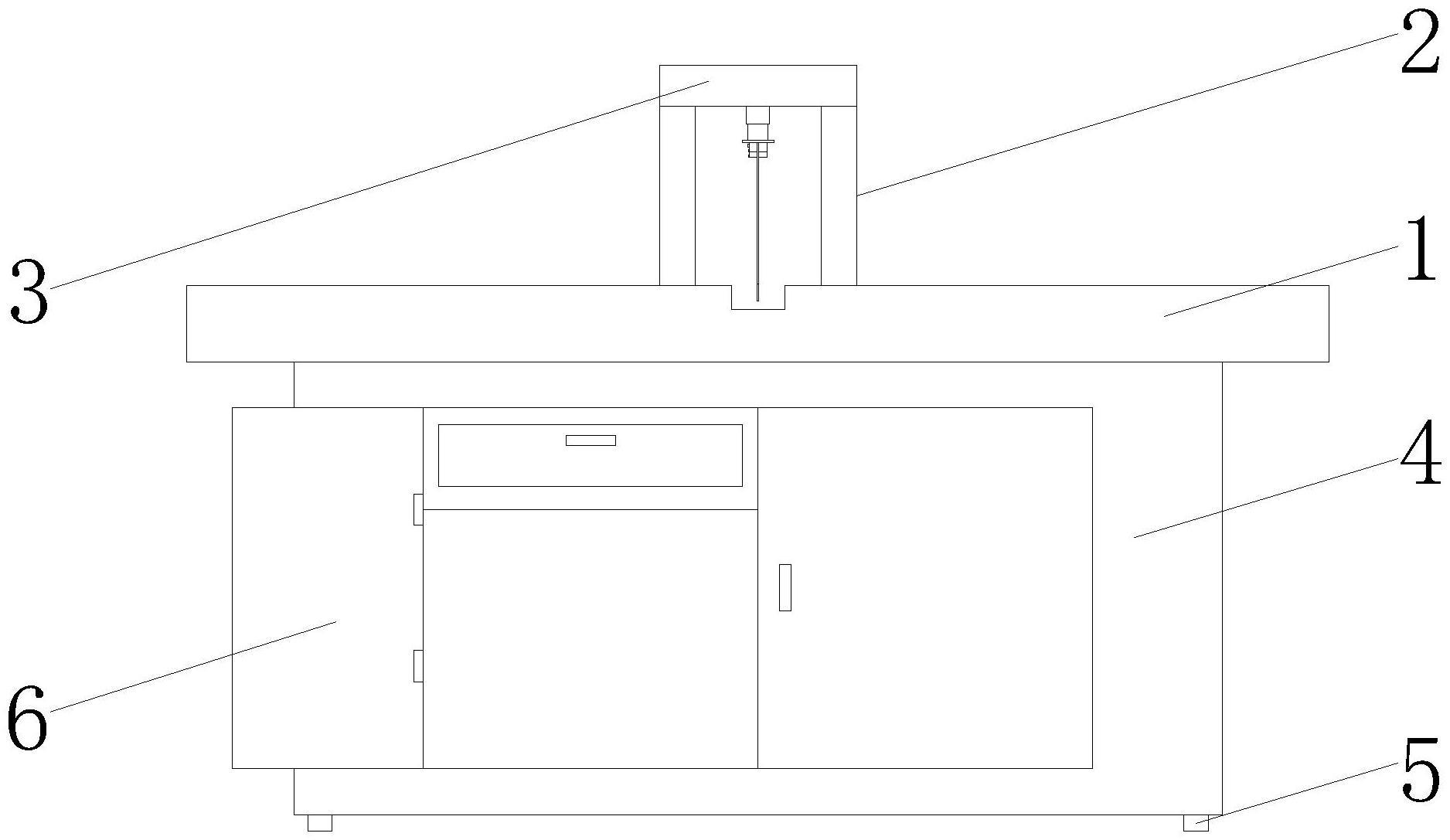

1.一种汽车顶棚面料加工用裁切装置，包括工作台(1)，其特征在于：所述工作台(1)的顶部固定连接有按压机构(2)，所述按压机构(2)的顶部固定连接有裁切机构(3)，所述工作台(1)的底部固定连接有柜台(4)；

2.根据权利要求1所述的一种汽车顶棚面料加工用裁切装置，其特征在于：所述裁切机构(3)包括传动仓(301)、螺纹杆(302)、移动伸缩杆(303)、固定夹块(304)、裁切刀(305)和固定螺栓(306)，所述传动仓(301)的内壁安装有电机，且电机的输出端通过联轴器固定连接有螺纹杆(302)，所述螺纹杆(302)的外壁螺纹连接有移动伸缩杆(303)，所述移动伸缩杆(303)的一端固定连接有固定夹块(304)，所述固定夹块(304)的一侧插接连接有裁切刀(305)，所述固定夹块(304)的外壁贯穿连接有固定螺栓(306)。

3.根据权利要求1所述的一种汽车顶棚面料加工用裁切装置，其特征在于：所述工作台(1)包括台面板(101)、裁切槽(102)、测量尺(103)和延长尺(104)，所述台面板(101)的外壁开设有裁切槽(102)，所述台面板(101)的外壁固定连接有测量尺(103)，所述台面板(101)的内壁滑动连接有延长尺(104)。

4.根据权利要求1所述的一种汽车顶棚面料加工用裁切装置，其特征在于：所述柜台(4)的内壁固定连接有活动框架(7)，所述活动框架(7)的内壁滑动连接有抽屉(8)。

5.根据权利要求1所述的一种汽车顶棚面料加工用裁切装置，其特征在于：所述柜台(4)的外壁铰链连接有储物门(6)，所述柜台(4)的底部固定连接有垫块(5)。

6.根据权利要求2所述的一种汽车顶棚面料加工用裁切装置，其特征在于：所述按压板(204)通过按压杆(206)与固定框(201)构成升降结构，所述裁切刀(305)通过移动伸缩杆(303)与传动仓(301)构成升降结构。

7.根据权利要求2所述的一种汽车顶棚面料加工用裁切装置，其特征在于：所述裁切刀(305)通过固定螺栓(306)与固定夹块(304)构成可拆卸结构。

8.根据权利要求1所述的一种汽车顶棚面料加工用裁切装置，其特征在于：所述软垫(205)的一侧经过倒圆角处理。

技术总结
本技术涉及裁切工具技术领域，且公开了一种汽车顶棚面料加工用裁切装置，包括工作台，所述工作台的顶部固定连接有按压机构，所述按压机构的顶部固定连接有裁切机构，所述工作台的底部固定连接有柜台，所述按压机构包括固定框、限位槽、卡块、按压板、软垫和按压杆，所述固定框的内壁开设有限位槽，所述限位槽的内壁卡接连接有卡块，所述卡块的一端固定连接有按压板，所述按压板的一侧固定连接有软垫，所述按压板的一侧固定连接有按压杆，所述按压杆的一端固定连接有按压杆，通过按压板和软垫对面料进行按压固定，使得操作人员减少对刀具的接触，减少了受伤的情况，机器操控也减少了人员操控的失误。

技术研发人员：汪钊
受保护的技术使用者：驰达新材料科技（南通）有限公司
技术研发日：20230110
技术公布日：2024/1/12
