一种纺织生产用纺织面料除尘装置的制作方法

本技术涉及纺织面料处理，具体为一种纺织生产用纺织面料除尘装置。

背景技术：

1、针织面料，按织造方法分，有纬编针织面料和经编针织面料两类。纬编针织面料常以低弹涤纶丝或异型涤纶丝、锦纶丝、棉纱、毛纱等为原料，采用平针组织，变化平针组织，罗纹平针组织，双罗纹平针组织、提花组织，毛圈组织等，在各种纬编机上编织而成，纺织面料需要进行除尘处理，去除布料表面的细微杂质和粉尘。

2、现有面料除尘通常是通过粘毛刷进行粘附处理，这种处理方式效率低下，而且容易对面料造成损害，而且一些粉尘颗粒多存在面料内层，难以进行吸附处理，对成品布料的质量造成极大影响，同时，布料在进行除尘时会使生产车间产生粉尘，这些粉尘被人体长期吸入会对人体造成损伤。

技术实现思路

1、本实用新型的目的在于提供一种纺织生产用纺织面料除尘装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种纺织生产用纺织面料除尘装置，包括主体机身，所述主体机身的一侧固定连接有固定座，所述主体机身的内腔一端固定连接有防尘装置，所述主体机身的内壁两侧分别开设有数量为四的安装槽，所述安装槽的内壁活动连接有定位辊，所述主体机身的内腔底部中心活动连接有牵引辊，所述固定座的一侧固定连接有吸尘装置，所述吸尘装置的一端位于主体机身的内腔中，所述主体机身的另一侧活动连接有集尘仓，所述定位辊的内腔活动连接有驱动轴，所述驱动轴的外侧固定连接有振动块，所述驱动轴的一端活动连接有力矩电机。

4、优选的，所述防尘装置包括有防尘仓，所述防尘仓的内壁固定连接有数量若干的阴极线圈，所述防尘仓的内壁固定连接有数量若干的阳极线圈，所述阴极线圈与阳极线圈一一依次排列，所述防尘仓的一侧固定连接有电源板，所述电源板的一侧电性连接有数量若干的接触点，所述接触点的一端分别与阴极线圈与电源板的一侧电性连接。

5、优选的，所述吸尘装置包括有导风管，所述导风管的一端固定连接有出风板，所述出风板的一侧固定连接有伺服电机，所述伺服电机的一侧活动连接有动力杆，所述动力杆的一端固定连接有涡轮风扇，所述导风管的另一端固定连接有吸尘罩。

6、优选的，所述定位辊的两端外沿分别固定连接有一个橡胶套。

7、优选的，所述导风管的内壁一侧固定连接有隔离板，所述隔离板的表面开设有数量若干的隔离孔，所述吸尘罩的一侧开设有排屑口。

8、优选的，所述防尘仓的内腔底部开设有数量若干的落灰孔，所述防尘仓的一侧底部活动连接有收集板，所述收集板位于落灰孔的正下方。

9、与现有技术相比，本实用新型的有益效果是：

10、1.本实用新型中，通过设有定位辊，通过定位辊使面料产生高频抖动，从而时面料内层的杂质和粉尘被抖落，通过吸尘装置将抖落的粉尘和杂质吸入集尘仓的内腔储存，有利于本装置采用全新的方式对面料进行除尘，处理方式简单高效，避免对面料造成损害的同时可以对面料内层进行清理，使成品布料的质量得到提升；

11、2.本实用新型中，通过设有防尘装置，通过防尘装置使从主体机身内腔排出的空气，被去除了空气中的粉尘颗粒，使进入生产车间的空气保持干净，有利于使生产车间的环境提到提升，避免人体长期吸入过多的粉尘，对工作人员的身体健康提供保护。

技术特征：

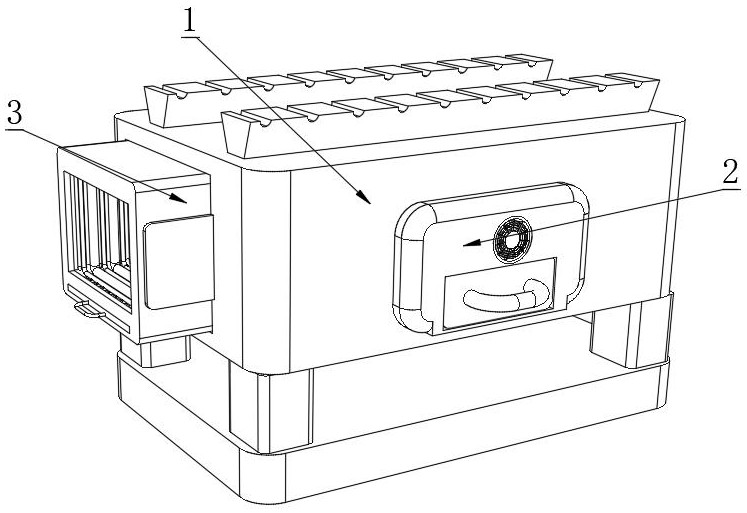

1.一种纺织生产用纺织面料除尘装置，包括主体机身（1），其特征在于：所述主体机身（1）的一侧固定连接有固定座（2），所述主体机身（1）的内腔一端固定连接有防尘装置（3），所述主体机身（1）的内壁两侧分别开设有数量为四的安装槽（11），所述安装槽（11）的内壁活动连接有定位辊（4），所述主体机身（1）的内腔底部中心活动连接有牵引辊（6），所述固定座（2）的一侧固定连接有吸尘装置（5），所述吸尘装置（5）的一端位于主体机身（1）的内腔中，所述主体机身（1）的另一侧活动连接有集尘仓（7），所述定位辊（4）的内腔活动连接有驱动轴（41），所述驱动轴（41）的外侧固定连接有振动块（42），所述驱动轴（41）的一端活动连接有力矩电机（43）。

2.根据权利要求1所述的一种纺织生产用纺织面料除尘装置，其特征在于：所述防尘装置（3）包括有防尘仓（31），所述防尘仓（31）的内壁固定连接有数量若干的阴极线圈（32），所述防尘仓（31）的内壁固定连接有数量若干的阳极线圈（33），所述阴极线圈（32）与阳极线圈（33）一一依次排列，所述防尘仓（31）的一侧固定连接有电源板（34），所述电源板（34）的一侧电性连接有数量若干的接触点（35），所述接触点（35）的一端分别与阴极线圈（32）与电源板（34）的一侧电性连接。

3.根据权利要求1所述的一种纺织生产用纺织面料除尘装置，其特征在于：所述吸尘装置（5）包括有导风管（51），所述导风管（51）的一端固定连接有出风板（52），所述出风板（52）的一侧固定连接有伺服电机（53），所述伺服电机（53）的一侧活动连接有动力杆（54），所述动力杆（54）的一端固定连接有涡轮风扇（55），所述导风管（51）的另一端固定连接有吸尘罩（57）。

4.根据权利要求1所述的一种纺织生产用纺织面料除尘装置，其特征在于：所述定位辊（4）的两端外沿分别固定连接有一个橡胶套（44）。

5.根据权利要求3所述的一种纺织生产用纺织面料除尘装置，其特征在于：所述导风管（51）的内壁一侧固定连接有隔离板（56），所述隔离板（56）的表面开设有数量若干的隔离孔，所述吸尘罩（57）的一侧开设有排屑口（58）。

6.根据权利要求2所述的一种纺织生产用纺织面料除尘装置，其特征在于：所述防尘仓（31）的内腔底部开设有数量若干的落灰孔（37），所述防尘仓（31）的一侧底部活动连接有收集板（36），所述收集板（36）位于落灰孔（37）的正下方。

技术总结
本技术涉及纺织面料处理技术领域，尤其为一种纺织生产用纺织面料除尘装置，包括主体机身，主体机身的一侧固定连接有固定座，主体机身的内腔一端固定连接有防尘装置，主体机身的内壁两侧分别开设有数量为四的安装槽，安装槽的内壁活动连接有定位辊，主体机身的内腔底部中心活动连接有牵引辊，固定座的一侧固定连接有吸尘装置，吸尘装置的一端位于主体机身的内腔中，主体机身的另一侧活动连接有集尘仓，定位辊的内腔活动连接有驱动轴，驱动轴的外侧固定连接有振动块，有利于本装置采用全新的方式对面料进行除尘，处理方式简单高效，避免对面料造成损害的同时可以对面料内层进行清理，使成品布料的质量得到提升。

技术研发人员：许永昶
受保护的技术使用者：池州市永宏纺织科技有限公司
技术研发日：20230804
技术公布日：2024/3/31
