一种编织机用产品下拉装置的制作方法

本技术是一种天然植物纤维编织机用产品下拉装置，属于纺织机械设备领域。

背景技术：

1、织机可分为毛衣编织机、手套编织机、钢丝编织机、丝网编织机、草绳编织机、松紧带编织机、塑料网袋编织机等。

2、如所述公告号cn 206352195 u所公开的目前，常见的编织机，编织出来的产品多数是靠自身重量堆积在一起，当织物自身重量较轻是，编织成品自身不能够很快的从编织机内出来，这样就影响了编织机的工作效率，该设备是一款高度机械化，自动化的机器，方便操作人员的进行操作，减少因人工而导致的机械事故，并且由机械有多种防护措施，可以减少机械事故造成经济损失及人员损伤。

技术实现思路

1、本实用新型的目的在于提供一种编织机用产品下拉装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种编织机用产品下拉装置，所述的编织机用产品下拉装置包括下拉机构，所述下拉机构包括大型织布转轮，大型转轮齿轮，齿轮辅助转动带，转动带横轴，齿轮辅助转动带防脱环，所述下拉机构内部固定设置有两个大型织布转轮，所述大型织布转轮两侧固定设置大型转轮齿轮，所述大型转轮齿轮一侧固定设置有转动带横轴，所述转动带横轴环周包裹齿轮辅助转动带，所述齿轮辅助转动带一侧，固定设置有齿轮辅助转动带防脱环；

4、所述下拉机构一侧固定设置有控制机构，所述控制机构包括设备控制台，控制台模式按钮，控制台功率旋钮，控制台液晶屏幕，发动机，发动机转轴，发动机安装底座和发动机安装螺孔，所述齿轮辅助转动带防脱环一侧固定设置有发动机，所述发动机内固定设置有发动机转轴，所述发动机底端固定设置发动机安装底座，所述发动机安装底座环周固定设置有发动机安装螺孔，所述发动机一侧固定设置有设备控制台，所述设备控制台顶端固定设置有控制台模式按钮，所述控制台模式按钮顶端固定设置有控制台功率旋钮，所述控制台功率旋钮顶端固定设置有控制台液晶屏幕。

5、优选的，所述大型织布转轮顶端固定设置有织布摆放装置，所述织布摆放装置内部固定设置有织布摆放装置转动横杆，所述织布摆放装置转动横杆环周固定设置有织布摆放滚轮。便于操作人员摆放控制所需操作的织布。

6、优选的，所述织布摆放滚轮一侧固定设置有织布摆放装置控制柱。自动化的控制机器，省去大部人工。

7、优选的，所述织布摆放装置控制柱一侧固定设置有竖向转动齿轮，自动化的控制机器，省去大部人人工。

8、优选的，所述织布摆放装置控制柱一侧固定设置有控制按钮，所述控制按钮一侧固定设置有连接电线，更简单的控制方式。

9、优选的，所述连接电线保护管顶端固定设置有转动齿轮组。联动多个部件使设备工作时故障率大大减少。

10、与现有技术相比，本实用新型的有益效果是：

11、1.该一种编织机用产品下拉装置，所述该设备一种编织机用产品下拉装置，使用方法为操作员首先按下织布摆放装置控制柱启动按钮，所述织布摆放装置控制柱进入待工作状态，再由操作员进行配置设备控制台所需要的转速，当配置完成时机器启动，织布摆放装置控制柱一并开始工作。有益效果：该设备是一款高度机械化，自动化的机器，方便操作人员的进行操作，减少因人工而导致的机械事故，并且由机械有多种防护措施，可以减少机械事故造成经济损失及人员损伤。

12、2.该一种编织机用产品下拉装置，该设备是一款高度机械化，自动化的机器，方便操作人员的进行操作，减少因人工而导致的机械事故，并且由机械有多种防护措施，可以减少机械事故造成经济损失及人员损伤。有益效果：该设备是一款高度机械化，自动化的机器，方便操作人员的进行操作，减少因人工而导致的机械事故，并且由机械有多种防护措施，可以减少机械事故造成经济损失及人员损伤。

技术特征：

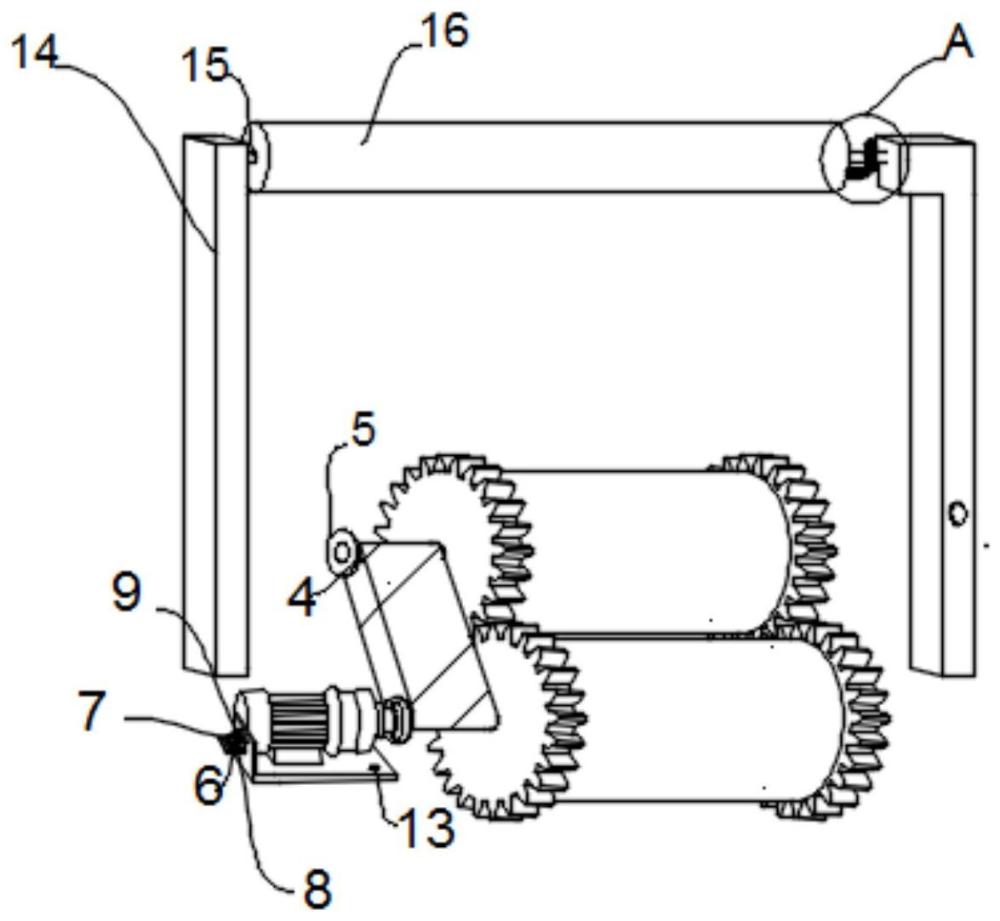

1.一种编织机用产品下拉装置，其特征在于：所述编织机用产品下拉装置包括下拉机构，所述下拉机构包括大型织布转轮(1)，大型转轮齿轮(2)，齿轮辅助转动带(3)，转动带横轴(4)，齿轮辅助转动带防脱环(5)，所述下拉机构内部固定设置有两个大型织布转轮(1)，所述大型织布转轮(1)两侧固定设置大型转轮齿轮(2)，所述大型转轮齿轮(2)一侧固定设置有转动带横轴(4)，所述转动带横轴(4)环周包裹齿轮辅助转动带(3)，所述齿轮辅助转动带(3)一侧，固定设置有齿轮辅助转动带防脱环(5)；

2.根据权利要求1所述的一种编织机用产品下拉装置，其特征在于：所述大型织布转轮(1)顶端固定设置有织布摆放装置(14)，所述织布摆放装置(14)内部固定设置有织布摆放装置转动横杆(15)，所述织布摆放装置转动横杆(15)环周固定设置有织布摆放滚轮(16)。

3.根据权利要求2所述的一种编织机用产品下拉装置，其特征在于：所述织布摆放滚轮(16)一侧固定设置有织布摆放装置控制柱(17)。

4.根据权利要求3所述的一种编织机用产品下拉装置，其特征在于：所述织布摆放装置控制柱(17)一侧固定设置有竖向转动齿轮(18)。

5.根据权利要求3所述的一种编织机用产品下拉装置，其特征在于：所述织布摆放装置控制柱(17)一侧固定设置有控制按钮(19)，所述控制按钮(19)一侧固定设置有连接电线(20)。

6.根据权利要求5所述的一种编织机用产品下拉装置，其特征在于：所述连接电线(20)保护管顶端固定设置有转动齿轮组(21)。

技术总结
本技术涉及电机性能测试技术领域，具体为一种编织机用产品下拉装置，包括下拉机构，所述下拉机构包括大型织布转轮，大型转轮齿轮，齿轮辅助转动带，转动带横轴，齿轮辅助转动带防脱环，所述该设备一种编织机用产品下拉装置，使用方法为操作员首先按下织布摆放装置控制柱启动按钮，所述织布摆放装置控制柱进入待工作状态，再由操作员进行配置设备控制台所需要的转速，当配置完成时机器启动。该设备是一款高度机械化，自动化的机器，方便操作人员的进行操作，减少因人工而导致的机械事故，并且由机械有多种防护措施，可以减少机械事故造成经济损失及人员损伤。

技术研发人员：崔玉利,赵承海,孙龙,闫麒澎,于晓东
受保护的技术使用者：江西大荣塑业有限公司
技术研发日：20231101
技术公布日：2024/9/2
