一种可自动更换料卷的针织机的制作方法

本技术涉及服装生产，具体为一种可自动更换料卷的针织机。

背景技术：

1、针织机是通过半自动或全自动的方式创建针织织物的装置。有多种类型的针织机，从没有移动部件的简单线轴或板模板到由电子设备控制的高度复杂的机构。然而，这些机构生产的各种类型的针织物，通常是平的或管状的，并且具有不同程度的复杂性。生产过程中，可以通过手动操作针、绿色按钮、刻度盘、机械打孔卡或电子图案读取设备和计算机来选择图案针迹，以织取符合自己要求的织物。

2、现有技术中：提出了公开号为：cn218910705u，公开日为2023年04月25日的中国专利文件，该专利文献所公开的技术方案如下：包括针织机主体和线卷结构，其中针织机主体的上表面固定连接有线卷结构；线卷结构包括料卷转杆、齿杆、纠正线管、热合辊和热合板，料卷转杆的表面固定连接有齿杆，料卷转杆的上方设置有纠正线管，纠正线管的上方设置有两个热合辊，热合辊的辊侧面固定连接有热合板。本实用新型通过针织机主体和线卷结构，解决了针织机料卷麻烦和线头牵引麻烦的问题。

3、上述技术中通过将料卷插在齿杆上，然后通过旋转转杆带动齿杆转动，将需要用到的料卷旋转到纠正线管的正下方，料卷上的线头通过纠正线管侧面的线槽进入纠正线管内部，因为纠正线管处于热合辊之间，此时利用热合板和热合辊将上下卷丝线进行热合连接，完成后将丝线向上传送，通过上述技术可以达到更换料卷同时接线的目的，但是首先用于固定料卷的齿杆仅为一根单独的直杆，在转杆表面分别由三列的齿杆，料卷固定在齿杆上并不牢固，仅垂直于针织机主体的齿杆固定的料卷可以稳定的进行放线处理，其余列的料卷因为倾斜设置容易从齿杆上脱落，所以需要一种既可以稳定固定料卷，同时还可以快速拆取的机构，故而提出一种可自动更换料卷的针织机。

技术实现思路

1、本实用新型的目的在于提供一种可自动更换料卷的针织机，以解决在针织机的更换料卷方面操作较为麻烦，需要人为进行干预的步骤太多的问题。

2、为实现上述目的，本实用新型提供如下技术方案：包括针织机主体，所述针织机主体顶部固定连接有固定架，所述固定架侧面设有固料组件，所述固料组件包括旋转轴，所述旋转轴一端固定连接有驱动电机，所述旋转轴表面固定连接有料卷杆，所述旋转轴两端均固定连接有限位板，所述限位板侧面设有挡板，所述固定架侧面固定连接有第一穿线板和第二穿线板，所述第一穿线板和第二穿线板关于旋转轴为水平对称设置，所述固定架侧面固定连接有第三穿线板，所述第一穿线板和第三穿线板为上下设置，所述第一穿线板和第三穿线板之间设有第一夹线板、第二夹线板和热合器。

3、优选的，所述旋转轴表面设有三列料卷杆，所述料卷杆等距分布在旋转轴表面。

4、优选的，所述限位板由三个矩形板组成，且三个矩形板分别与三列料卷杆一一对应，所述限位板侧面开设有螺纹孔，且通过螺纹孔固定连接有固定螺栓。

5、优选的，所述第一夹线板和第二夹线板为水平对称设置，所述第一夹线板和第二夹线板均通过电动推杆进行驱动。

6、优选的，所述第一穿线板、第二穿线板以及第三穿线板为三角形结构分布，所述旋转轴与第三穿线板为垂直上下设置。

7、优选的，所述针织机主体顶部开设有进线孔，所述第三穿线板和进线孔为垂直上下设置。

8、与现有技术相比，本实用新型的有益效果是：

9、1、本实用新型将料卷插在料卷杆上之后，将挡板插入旋转轴两端的限位板中，然后利用固定螺栓拧入限位板表面的螺纹孔中，从而将挡板固定住，利用挡板将料卷杆的端口隔档住，避免在针织机主体工作的时候，料卷从料卷杆上脱落，同时可以快速的拧松固定螺栓进行更换料卷；

10、2、本实用新型同时还利用第一夹线板和第二夹线板将待接线的料卷线头夹持固定住，避免在热合器进行线头连接的时候，线头不能精准的对准。

技术特征：

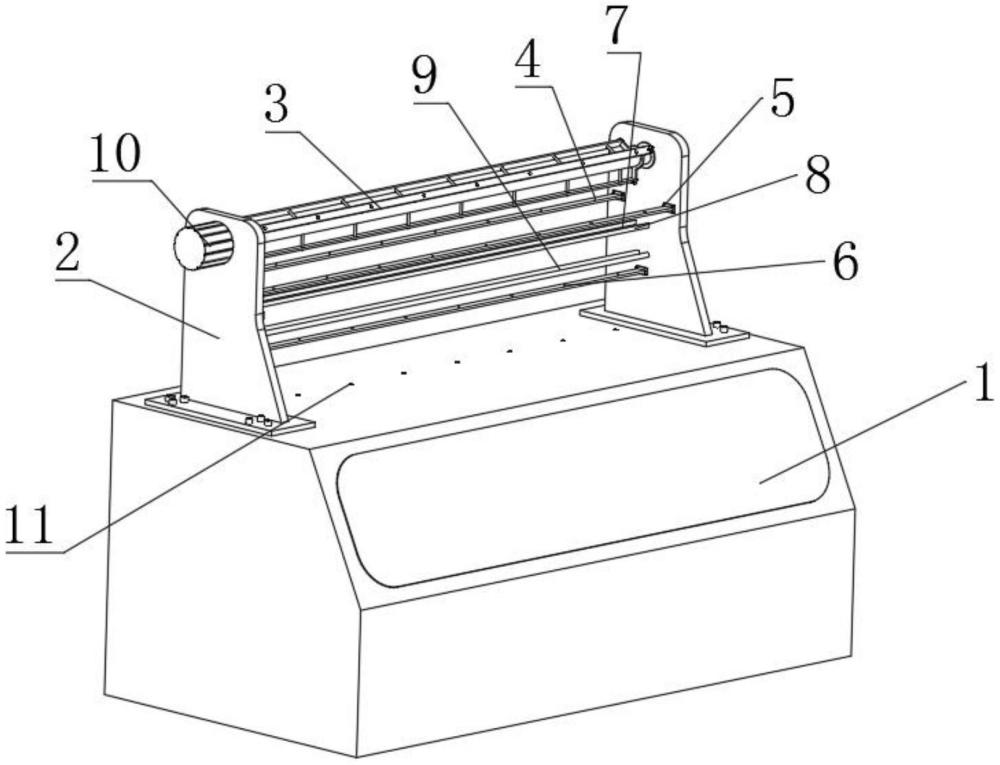

1.一种可自动更换料卷的针织机，包括针织机主体(1)，其特征在于：所述针织机主体(1)顶部固定连接有固定架(2)，所述固定架(2)侧面设有固料组件(3)，所述固料组件(3)包括旋转轴(301)，所述旋转轴(301)一端固定连接有驱动电机(10)，所述旋转轴(301)表面固定连接有料卷杆(302)，所述旋转轴(301)两端均固定连接有限位板(303)，所述限位板(303)侧面设有挡板(304)，所述固定架(2)侧面固定连接有第一穿线板(4)和第二穿线板(5)，所述第一穿线板(4)和第二穿线板(5)关于旋转轴(301)为水平对称设置，所述固定架(2)侧面固定连接有第三穿线板(6)，所述第一穿线板(4)和第三穿线板(6)为上下设置，所述第一穿线板(4)和第三穿线板(6)之间设有第一夹线板(7)、第二夹线板(8)和热合器(9)。

2.根据权利要求1所述的一种可自动更换料卷的针织机，其特征在于：所述旋转轴(301)表面设有三列料卷杆(302)，所述料卷杆(302)等距分布在旋转轴(301)表面。

3.根据权利要求1所述的一种可自动更换料卷的针织机，其特征在于：所述限位板(303)由三个矩形板组成，且三个矩形板分别与三列料卷杆(302)一一对应，所述限位板(303)侧面开设有螺纹孔，且通过螺纹孔固定连接有固定螺栓(305)。

4.根据权利要求1所述的一种可自动更换料卷的针织机，其特征在于：所述第一夹线板(7)和第二夹线板(8)为水平对称设置，所述第一夹线板(7)和第二夹线板(8)均通过电动推杆进行驱动。

5.根据权利要求1所述的一种可自动更换料卷的针织机，其特征在于：所述第一穿线板(4)、第二穿线板(5)以及第三穿线板(6)为三角形结构分布，所述旋转轴(301)与第三穿线板(6)为垂直上下设置。

6.根据权利要求1所述的一种可自动更换料卷的针织机，其特征在于：所述针织机主体(1)顶部开设有进线孔(11)，所述第三穿线板(6)和进线孔(11)为垂直上下设置。

技术总结
本技术公开了一种可自动更换料卷的针织机，包括针织机主体，所述针织机主体顶部固定连接有固定架，所述固定架侧面设有固料组件，所述固料组件包括旋转轴，所述旋转轴表面固定连接有料卷杆，所述旋转轴两端均固定连接有限位板，所述限位板侧面设有挡板，所述固定架侧面固定连接有第一穿线板和第二穿线板，所述固定架侧面固定连接有第三穿线板。本技术将料卷插在料卷杆上之后，将挡板插入旋转轴两端的限位板中，然后利用固定螺栓拧入限位板表面的螺纹孔中，从而将挡板固定住，利用挡板将料卷杆的端口隔档住，避免在针织机主体工作的时候，料卷从料卷杆上脱落，同时可以快速的拧松固定螺栓进行更换料卷。

技术研发人员：钱彬杰
