一种针刺毡滤料生产用表面处理装置的制作方法

本技术涉及针刺毡滤料加工，具体为一种针刺毡滤料生产用表面处理装置。

背景技术：

1、玻璃纤维针刺毡是一种结构合理、性能较好的过滤材料，以玻璃纤维为原料，用刺针对梳理后的短切玻纤毡进行针刺，用机械方法使毡层玻纤之间、毡层玻纤与增强玻纤基布之间纤维相互缠结，纤网得以加固而制成的毡状非织造布过滤材料；

2、现有的针刺毡滤料在加工的过程中，需要对其表面进行处理，从而需要使用相应的处理剂，在利用处理剂对针刺毡滤料处理时，需要将处理剂喷洒在滤料表面，从而使得处理剂对滤料浸润处理，从而需要使用相应处理装置，现有的处理装置大多都是简单的喷头，不具备调节性，从而无法适应不同宽度的滤料进行全面喷涂处理剂。因此，我们提出一种针刺毡滤料生产用表面处理装置。

技术实现思路

1、本实用新型的目的在于提供一种针刺毡滤料生产用表面处理装置，解决了背景技术中所提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种针刺毡滤料生产用表面处理装置，包括框体，所述框体的内腔上下均设置有空心板，两个所述空心板相互靠近的一侧壁均固定连通有多个均布的喷头，所述框体的顶部和底部中间处均活动贯穿有旋转接头，所述旋转接头的一端和空心板连通，所述旋转接头的外端固定连通有处理剂管，所述旋转接头的外壁固定套装有齿轮，所述齿轮的外壁贴合有活动板，两个所述活动板的外端分别与端板的两端固定连接，所述端板的内侧壁连接有驱动机构，所述活动板的一侧壁开设有条形槽且条形槽内腔固定有齿牙，所述齿轮和齿牙啮合。

3、通过采用上述技术方案，将框体安装于使用处，然后将滤料贯穿于框体，使得滤料在上下两个空心板之间移动，然后利用驱动机构带动端板进行移动，从而能够带动活动板移动，进而使得带动齿轮转动，从而能够带动空心板转动一定的亮度，使得空心板的两端对应滤料两侧边缘处，从而能够保证适应滤料的宽度，从而能够保证对滤料表面喷涂全面，同时避免处理剂喷洒至他处，提升了装置的适应性。

4、作为本实用新型的一种优选实施方式，所述驱动机构包括固定板和推板，所述固定板和框体的侧壁固定连接，所述固定板的一侧壁开设有第一限位滑槽，所述第一限位滑槽的内腔插接有适配的第一限位滑块，所述第一限位滑块的侧壁固定有电推杆，所述电推杆的外端和第一限位滑槽内壁固定连接，所述第一限位滑块的外壁和推板固定连接，所述推板的外端和端板固定连接。

5、通过采用上述技术方案，启动电推杆能够带动第一限位滑块移动，从而能够带动推板进行移动，从而能够推动端板移动，进而带动活动板移动，从而实现驱动齿轮转动，从而实现单组动力驱动两侧空心板转动，节省能源。

6、作为本实用新型的一种优选实施方式，所述框体的外壁对应活动板处开设有第二限位滑槽，所述第二限位滑槽的内腔插接有适配的第二限位滑块，所述第二限位滑块的外壁和活动板固定连接。

7、通过采用上述技术方案，第二限位滑块的设置，使得能够保证活动板移动稳定性高。

8、作为本实用新型的一种优选实施方式，所述框体的两侧壁两侧均固定有安装板。

9、通过采用上述技术方案，安装板的设置，使得方便对装置整体进行安装固定。

10、作为本实用新型的一种优选实施方式，所述空心板贴合于框体的内壁设置。

11、通过采用上述技术方案，空心板贴合框体，从而能够保证空心板移动稳定。

12、与现有技术相比，本实用新型的有益效果如下：

13、本申请技术方案的一种针刺毡滤料生产用表面处理装置，通过电推杆推动第一限位滑块移动，从而带动推板移动，从而使得端板移动，进而带动活动板移动，进而能够带动齿轮转动，从而能够带动旋转接头转动使得带动空心板转动，从而能够使得两个空心板进行转动一定的角度，从而使得空心板两端头之间的距离得到调节，进而使得能够适应不同宽度的滤料，提升了装置适应性；

14、通过电推杆带动端板移动，从而能够带动上下两侧活动板移动，进而能够带动上下空心板同步转动，保证转动的准确性，同时单组动力源实现驱动两侧进行转动，从而一定程度上起到了节能的效果。

技术特征：

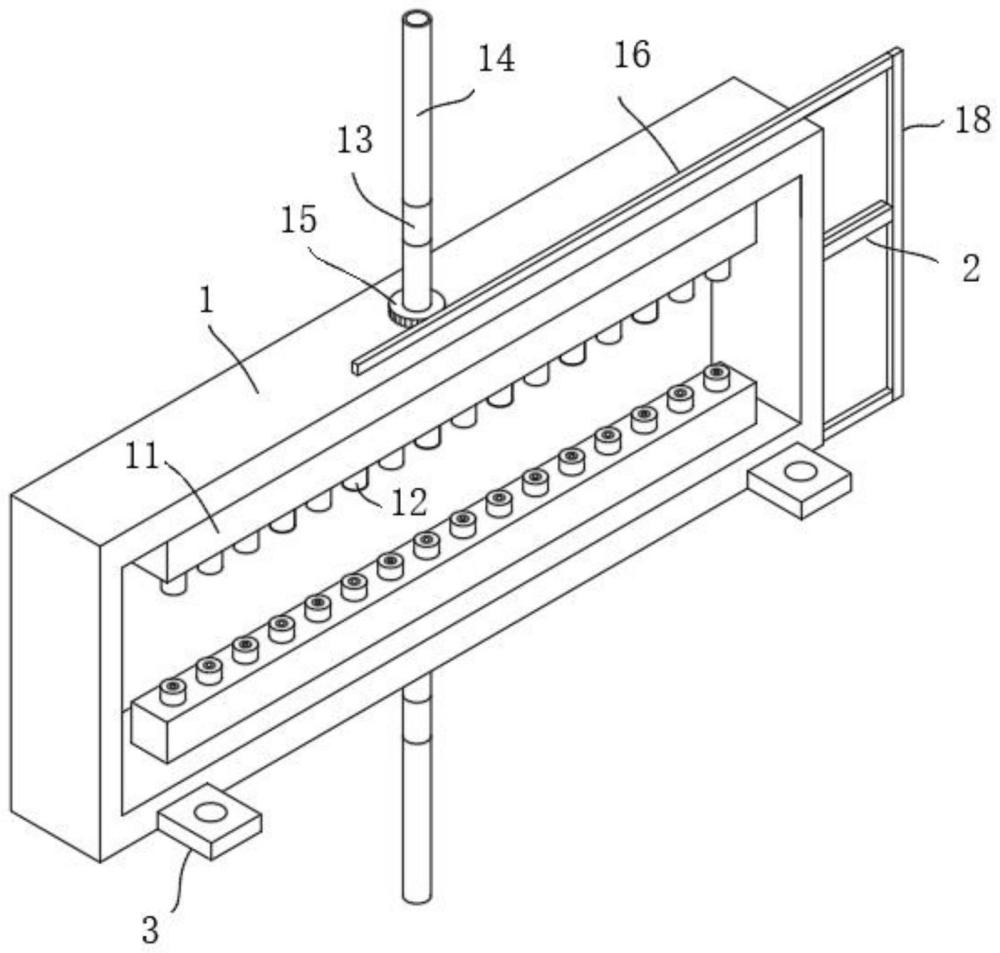

1.一种针刺毡滤料生产用表面处理装置，包括框体(1)，其特征在于：所述框体(1)的内腔上下均设置有空心板(11)，两个所述空心板(11)相互靠近的一侧壁均固定连通有多个均布的喷头(12)，所述框体(1)的顶部和底部中间处均活动贯穿有旋转接头(13)，所述旋转接头(13)的一端和空心板(11)连通，所述旋转接头(13)的外端固定连通有处理剂管(14)，所述旋转接头(13)的外壁固定套装有齿轮(15)，所述齿轮(15)的外壁贴合有活动板(16)，两个所述活动板(16)的外端分别与端板(18)的两端固定连接，所述端板(18)的内侧壁连接有驱动机构(2)，所述活动板(16)的一侧壁开设有条形槽且条形槽内腔固定有齿牙(17)，所述齿轮(15)和齿牙(17)啮合。

2.根据权利要求1所述的一种针刺毡滤料生产用表面处理装置，其特征在于：所述驱动机构(2)包括固定板(21)和推板(22)，所述固定板(21)和框体(1)的侧壁固定连接，所述固定板(21)的一侧壁开设有第一限位滑槽，所述第一限位滑槽的内腔插接有适配的第一限位滑块(23)，所述第一限位滑块(23)的侧壁固定有电推杆(24)，所述电推杆(24)的外端和第一限位滑槽内壁固定连接，所述第一限位滑块(23)的外壁和推板(22)固定连接，所述推板(22)的外端和端板(18)固定连接。

3.根据权利要求1所述的一种针刺毡滤料生产用表面处理装置，其特征在于：所述框体(1)的外壁对应活动板(16)处开设有第二限位滑槽，所述第二限位滑槽的内腔插接有适配的第二限位滑块(19)，所述第二限位滑块(19)的外壁和活动板(16)固定连接。

4.根据权利要求1所述的一种针刺毡滤料生产用表面处理装置，其特征在于：所述框体(1)的两侧壁两侧均固定有安装板(3)。

5.根据权利要求1所述的一种针刺毡滤料生产用表面处理装置，其特征在于：所述空心板(11)贴合于框体(1)的内壁设置。

技术总结
本技术涉及针刺毡滤料加工技术领域，具体为一种针刺毡滤料生产用表面处理装置，包括框体，框体的内腔上下均设置有空心板，两个空心板相互靠近的一侧壁均固定连通有多个均布的喷头，框体的顶部和底部中间处均活动贯穿有旋转接头，旋转接头的一端和空心板连通，旋转接头的外端固定连通有处理剂管，旋转接头的外壁固定套装有齿轮。本技术通过电推杆推动第一限位滑块移动，从而带动推板移动，从而使得端板移动，进而带动活动板移动，进而能够带动齿轮转动，从而能够带动旋转接头转动使得带动空心板转动，从而能够使得两个空心板进行转动一定的角度，从而使得空心板两端头之间的距离得到调节，进而使得能够适应不同宽度的滤料。

技术研发人员：季文婷,徐佳,石月,俞泽,刘晨宇
受保护的技术使用者：辽宁鸿邦装备技术有限公司
技术研发日：20240131
技术公布日：2025/1/28
