具有烘干功能的衣物处理设备、控制装置及烘干方法与流程

本申请涉及衣物处理设备，具体而言，涉及一种具有烘干功能的衣物处理设备、控制装置及烘干方法。

背景技术：

1、传统的烘干工艺中，往往采用单一烘干模块进行全程烘干，这种烘干方式虽然能够满足基本的烘干需求，但在能效、烘干速度以及烘干品质的控制上仍存在一定的局限性，这不仅导致了能耗的浪费，还可能影响烘干效果。此外，传统的烘干系统通常缺乏智能的温度控制策略，无法根据烘干过程中的实际情况动态调整烘干模块的工作状态，从而无法充分利用烘干模块的余热和除湿能力，造成能源的浪费和烘干效率的降低。

技术实现思路

1、本申请实施例提供了一种具有烘干功能的衣物处理设备、控制装置及烘干方法，以至少解决相关技术中采用单一的烘干模块烘干时除湿能力有限、能耗损失大，能源利用率低的技术问题。

2、根据本申请实施例的第一个方面，提供了一种具有烘干功能的衣物处理设备，所述衣物处理设备包括：

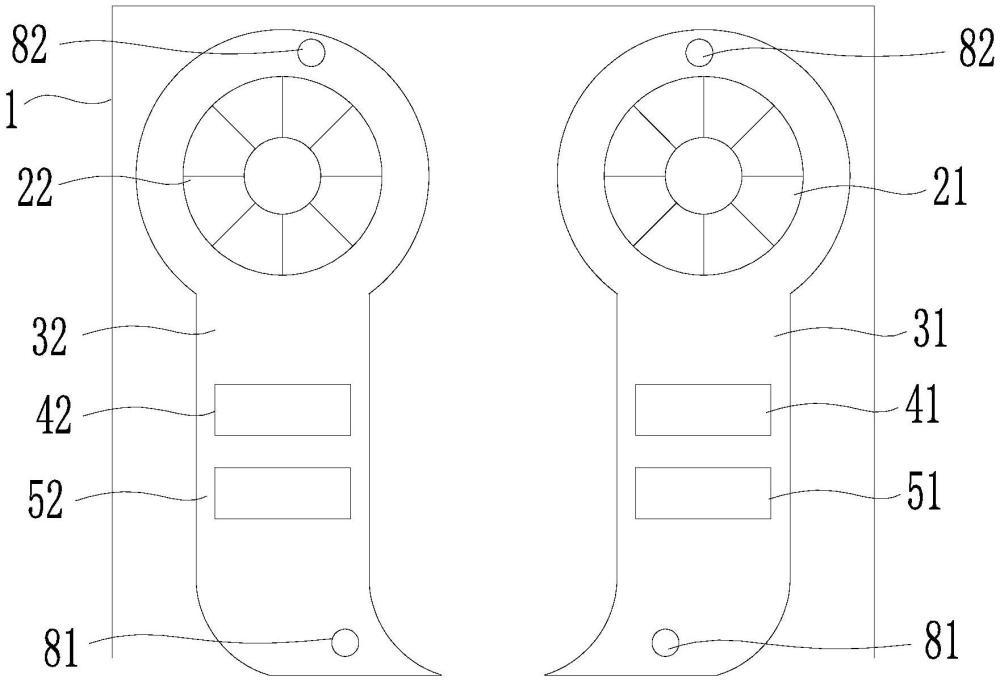

3、衣物处理筒，所述衣物处理筒设有第一进风口、第二进风口、第一出风口和第二出风口；

4、风道组件，包括主风道和辅风道，所述主风道将所述第一进风口与所述第一出风口连通，所述辅风道将所述第二进风口与所述第二出风口连通；

5、主烘干模块，其包括主风机和主除湿组件，所述主风机设于所述主风道，用于带动气流在所述衣物处理筒与所述主风道之间形成的循环风路中流通，所述主除湿组件用于对所述主风道内的气流进行加热除湿；

6、辅烘干模块，其包括辅风机和辅除湿组件，所述辅风机设于所述辅风道，用于带动气流在所述衣物处理筒和所述辅风道之间形成的循环风路中流通，所述辅除湿组件用于对所述辅风道内的气流进行加热除湿；

7、温度检测模块，其包括第一感温包和第二感温包，所述第一感温包用于检测所述衣物处理筒的进风温度，所述第二感温包用于检测所述衣物处理筒的出风温度；

8、控制装置，其被配置为，在衣物烘干程序中，根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态。

9、采用本实施例，通过增加辅烘干模块，并根据烘干过程中衣物处理筒的进风温度和出风温度对主烘干模块和辅烘干模块进行协同调控，能够在保证烘干效果的同时降低能耗，实现了更高效、更节能、更精准的烘干过程。

10、结合第一方面，在本申请实施例的一种可选实现方式中，所述第一感温包设于所述第一进风口，用于检测所述第一进风口处的第一进风温度，所述第二感温包设于所述第一出风口，用于检测所述第一出风口处的第一出风温度；

11、所述控制装置被配置为，根据所述第一进风温度和所述第一出风温度控制所述辅烘干模块的运行状态。

12、结合第一方面，在本申请实施例的一种可选实现方式中，所述第一感温包设于所述第二进风口，用于检测所述第二进风口处的第二进风温度，所述第二感温包设于所述第二出风口，用于检测所述第二出风口处的第二出风温度；

13、所述控制装置被配置为，根据所述第二进风温度和所述第二出风温度控制所述主烘干模块的运行状态。

14、结合第一方面，在本申请实施例的一种可选实现方式中，所述主除湿组件包括第一压缩机、第一蒸发器、第一节流装置和第一冷凝器，所述第一压缩机、所述第一蒸发器、所述第一节流装置和所述第一冷凝器依次连通形成冷媒循环回路，其中：所述第一蒸发器和所述第一冷凝器设于所述主风道内，且在气流流动方向上，所述第一冷凝器位于所述第一蒸发器的下游；

15、和/或，所述辅除湿组件包括第二压缩机、第二蒸发器、第二节流装置和第二冷凝器，所述第二压缩机、所述第二蒸发器、所述第二节流装置和所述第二冷凝器依次连通形成冷媒循环回路，其中：所述第二蒸发器和所述第二冷凝器设于所述辅风道内，且在气流流动方向上，所述第二冷凝器位于所述第二蒸发器的下游。

16、根据本申请实施例的第二个方面，提供了一种衣物处理设备的烘干方法，所述烘干方法应用于权利要求1-4任意一项所述具有烘干功能的衣物处理设备，所述烘干方法包括：

17、衣物烘干程序中，获取衣物处理筒的进风温度和出风温度；

18、根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态。

19、结合第二方面，在本申请实施例的一种可选实现方式中，所述根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态，包括：

20、在所述进风温度与所述出风温度满足除湿阶段的进入条件的情况下，控制所述主烘干模块和所述辅烘干模块均处于启动状态；

21、在所述进风温度与所述出风温度满足判干阶段的进入条件的情况下，控制所述主烘干模块中的一者关闭，另一者维持启动状态。

22、结合第二方面，在本申请实施例的一种可选实现方式中，在所述进风温度为所述第一进风口处的第一进风温度，且所述出风温度为所述第一出风口处的第一出风温度的情况下，所述根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态，包括：

23、控制所述主烘干模块启动；

24、根据所述第一进风温度和所述第一进风温度控制所述辅烘干模块的运行状态。

25、结合第二方面，在本申请实施例的一种可选实现方式中，所述根据所述第一进风温度和所述第一进风温度控制所述辅烘干模块的运行状态，包括：

26、在所述第一进风温度达到第一温度，且所述第一出风温度达到第二温度的情况下，控制所述辅烘干模块启动；

27、在所述第一进风温度与所述第一出风温度的温差达到第一温差的情况下，控制所述辅烘干模块关闭。

28、结合第二方面，在本申请实施例的一种可选实现方式中，在所述进风温度为所述第二进风口处的第二进风温度，且所述出风温度为所述第二出风口处的第二出风温度的情况下，所述根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态，包括：

29、控制所述主烘干模块和所述辅烘干模块均启动；

30、根据所述第二进风温度和所述第二出风温度控制所述主烘干模块的运行状态。

31、结合第二方面，在本申请实施例的一种可选实现方式中，所述根据所述第二进风温度和所述第二出风温度控制所述主风机和所述主除湿组件的运行状态，包括：

32、在所述第二进风温度与所述第二出风温度的温差达到第二温差的情况下，控制所述主烘干模块关闭。

33、根据本申请实施例的第三个方面，提供了一种控制装置，其包括存储器和处理器，所述存储器中存储有衣物处理设备的烘干方法，所述处理器用于在执行衣物处理设备的烘干方法时采用本申请实施例第二方面所提出的衣物处理设备的烘干方法。

技术特征：

1.一种具有烘干功能的衣物处理设备，其特征在于，所述衣物处理设备包括：

2.根据权利要求1所述具有烘干功能的衣物处理设备，其特征在于，所述第一感温包设于所述第一进风口，用于检测所述第一进风口处的第一进风温度，所述第二感温包设于所述第一出风口，用于检测所述第一出风口处的第一出风温度；

3.根据权利要求1所述具有烘干功能的衣物处理设备，其特征在于，所述第一感温包设于所述第二进风口，用于检测所述第二进风口处的第二进风温度，所述第二感温包设于所述第二出风口，用于检测所述第二出风口处的第二出风温度；

4.根据权利要求1-3任意一项所述具有烘干功能的衣物处理设备，其特征在于，所述主除湿组件包括第一压缩机、第一蒸发器、第一节流装置和第一冷凝器，所述第一压缩机、所述第一蒸发器、所述第一节流装置和所述第一冷凝器依次连通形成冷媒循环回路，其中：所述第一蒸发器和所述第一冷凝器设于所述主风道内，且在气流流动方向上，所述第一冷凝器位于所述第一蒸发器的下游；

5.一种衣物处理设备的烘干方法，其特征在于，所述烘干方法应用于权利要求1-4任意一项所述具有烘干功能的衣物处理设备，所述烘干方法包括：

6.根据权利要求5所述衣物处理设备的烘干方法，其特征在于，所述根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态，包括：

7.根据权利要求5所述衣物处理设备的烘干方法，其特征在于，在所述进风温度为所述第一进风口处的第一进风温度，且所述出风温度为所述第一出风口处的第一出风温度的情况下，所述根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态，包括：

8.根据权利要求7所述衣物处理设备的烘干方法，其特征在于，所述根据所述第一进风温度和所述第一进风温度控制所述辅烘干模块的运行状态，包括：

9.根据权利要求5所述衣物处理设备的烘干方法，其特征在于，在所述进风温度为所述第二进风口处的第二进风温度，且所述出风温度为所述第二出风口处的第二出风温度的情况下，所述根据所述进风温度和所述出风温度协同控制所述主烘干模块和所述辅烘干模块的运行状态，包括：

10.根据权利要求9所述衣物处理设备的烘干方法，其特征在于，所述根据所述第二进风温度和所述第二出风温度控制所述主风机和所述主除湿组件的运行状态，包括：

11.一种控制装置，其特征在于，其包括存储器和处理器，所述存储器中存储有衣物处理设备的烘干方法，所述处理器用于在执行衣物处理设备的烘干方法时采用权利要求5-10任意一项所述的衣物处理设备的烘干方法。

技术总结
本申请实施例公开了具有烘干功能的衣物处理设备、控制装置及烘干方法，属于衣物处理设备技术领域。衣物处理设备包括：衣物处理筒；风道组件的主风道将第一进风口与第一出风口连通，风道组件的辅风道将第二进风口与第二出风口连通；主烘干模块的主风机设于主风道，主除湿组件用于对主风道内的气流进行加热除湿；辅烘干模块的辅风机设于辅风道，辅除湿组件用于对辅风道内的气流进行加热除湿；温度检测模块包括用于检测衣物处理筒进风温度的第一感温包、用于检测衣物处理筒出风温度的第二感温包；控制装置被配置为，在衣物烘干程序中，根据进风温度和出风温度协同控制主烘干模块和辅烘干模块的运行状态。本实施例能够在保证烘干效果的同时降低能耗。

技术研发人员：李敏照,杨洪永,陈明宇,李海杰,卫超朋,谭捷
受保护的技术使用者：珠海格力电器股份有限公司
技术研发日：
技术公布日：2025/4/17
