肿瘤电场治疗系统、电极片、转接器及肿瘤治疗设备的制作方法

本技术涉及肿瘤电场治疗，尤其涉及一种肿瘤电场治疗系统、电极片、转接器及肿瘤治疗设备。

背景技术：

1、肿瘤电场治疗是一种通过低强度、中高频交变电场，阻止某些肿瘤细胞有丝分裂过程中纺锤体微管的形成，抑制细胞分裂期胞内细胞器的分离，诱导有丝分裂期的细胞凋亡，从而实现治疗肿瘤的作用。

2、与传统的癌症治疗方式相比，肿瘤电场治疗具有创新的作用机制。肿瘤细胞的一些生理特性，如几何形状和高频有丝分裂，使其易受肿瘤电场治疗的影响。肿瘤电场治疗通过在细胞内极性粒子(例如大分子和细胞器)上施加定向力来破坏微管蛋白的正常聚集。这些过程可能导致细胞膜的物理破坏和细胞凋亡。而在细胞有丝分裂末期，卵裂沟的结构形态会导致其周围电场分布不均，同时在肿瘤电场治疗影响下，卵裂沟处的电场强度显著增强，细胞中带电物质向卵裂沟移动，使细胞结构的形成受到干扰甚至破坏，最终可导致细胞分裂失败，走向凋亡。

3、相关技术中的肿瘤电场治疗系统，使用电场施加装置将肿瘤电场治疗用的交变电信号传输至电极片，进而通过电极片向患者肿瘤部位施加交变电场进行肿瘤电场治疗。肿瘤治疗电场施用到患者身体上，会在贴敷处聚集热量，温度也会相应提升，因此需要监测贴敷处的温度，当温度过高时，需要及时调整电场强度，降低温度过高导致患者皮肤烫伤的风险。

4、肿瘤电场治疗系统包括至少一对电极片，每个电极片中存在多个电极单元，即使采用相同的交变电信号施加在每个电极单元上，每个电极单元上所产生的热量也会因为其所处位置不同而有所不同，即整个电极片上的每个电极单元的温度也不会完全一致，这样就有可能出现整个电极片中某些电极单元的温度超过预设温度，而其他电极单元的温度正常。为了改善肿瘤电场治疗的效果，需要对超温的电极单元实施单独控制。但对于相关技术中的电极片，对电极单元实施单独控制需要在电极片的基板中针对每个电极单元设置一条导电迹线，这样会使电极片基板内的导电迹线增多以至电极片不易弯折，并且与电极片电连接的线缆也会加粗，使得电极片的整体重量加重，不利于电极片的贴敷，给患者带来不便。

技术实现思路

1、本技术旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本技术的第一个目的在于提出一种肿瘤电场治疗系统，通过对相应电极片的两用信号线的复用以及控制模组的切换控制，可使用较少的导电迹线即可对多个电极单元分区控制，不仅可以实现温度的全面监控，而且有利于电极片的贴敷。

2、本技术的第二个目的在于提出一种应用于肿瘤电场治疗系统的控制模组。

3、本技术的第三个目的在于提出一种电极片。

4、本技术的第四个目的在于提出一种转接器。

5、本技术的第五个目的在于提出另一种肿瘤电场治疗系统。

6、本技术的第六个目的在于提出一种肿瘤治疗设备。

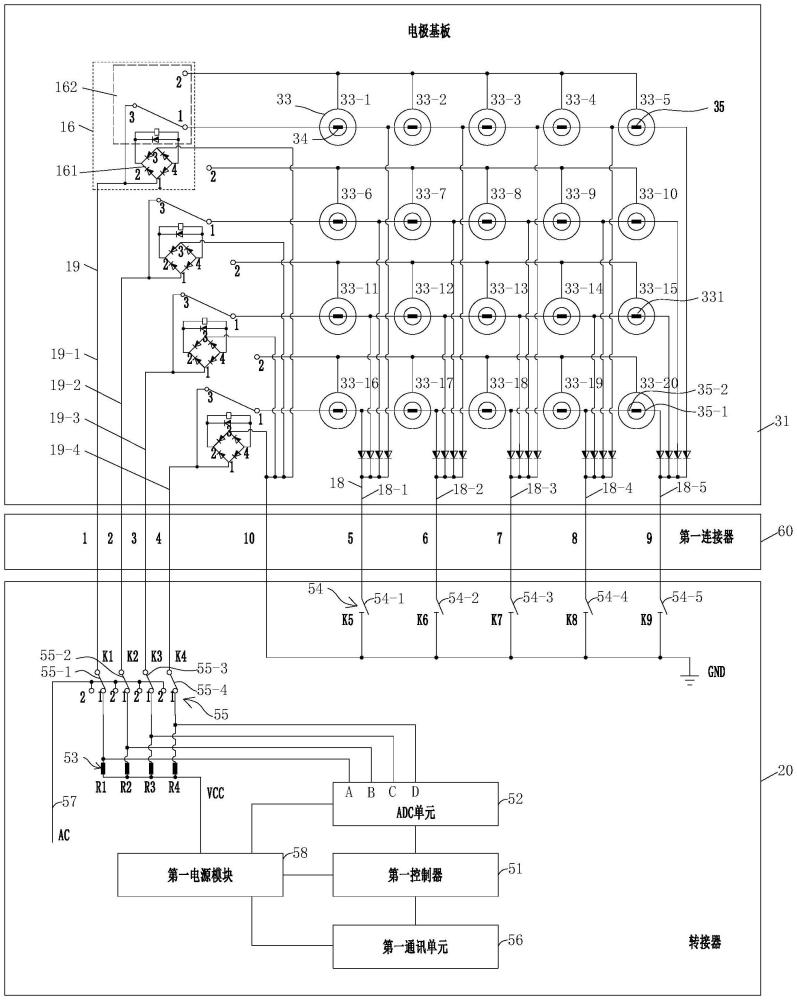

7、为达上述目的，本技术第一方面实施例提供一种肿瘤电场治疗系统，包括：至少一对电极片，每个所述电极片包括多个电极单元和多个温度检测单元，每个所述电极单元可施加交变电信号，每个所述温度检测单元对应一个电极单元设置，以检测相应电极单元处的温度，其中，多个所述电极单元在电路连接上被配置为至少两个行组和至少两个列组，每个所述行组中各温度检测单元串联连接；控制模组，所述控制模组与相应电极片对应设置并包括控制开关和切换部，其中，每个所述控制开关将相应电极片的对应所述列组中的各温度检测单元的接地端共同连接到接地管脚，所述切换部的每个供电施加端分别与相应电极片的对应行组中的每个电极单元相连，所述切换部的每个温度检测端与相应电极片的对应行组中串联连接的各温度检测单元相连，所述切换部的受电端适于在连接至交变电源线以传输交流电信号与连接至直流电源线以传输直流电信号两者间切换，所述切换部被配置为，在其受电端接入所述交变电源线的情况下，切换每个供电施加端与相应电极片的对应行组中的每个电极单元相连通，以便基于所述交变电源线向相应电极片的各个行组中的电极单元施加所述交变电信号；在其受电端接入所述直流电源线的情况下，切换每个温度检测端与相应电极片的对应行组中各温度检测单元相连通，并在相应电极片的各个列组对应的控制开关被配置为依次闭合时使相应电极片的所有温度检测单元中的一个或多个组合检测的模拟温度信号基于相应温度采样点被分别采样。

8、根据本技术实施例的肿瘤电场治疗系统，针对每个电极片，在电路连接上将多个电极单元划分为至少两个行组和至少两个列组，且每个列组中各电极单元对应的温度检测单元的接地端共同通过一个控制开关连接到接地管脚，每个行组中各电极单元对应的温度检测单元串联连接，以及通过控制模组的切换控制实现每个行组各电极单元施加交变电信号与各个温度采样点对相应电极单元处的温度采样的完全切换和隔离，避免了干扰，确保温度采样信号的精准，不仅未增加新的交流信号线(即ac线)，而且省去了原有的交流信号线，从而使用较少的导电迹线即可对多个电极单元分区控制，不仅可以实现温度的全面监控，而且有利于电极片的贴敷。

9、可选地，所述切换部包括对应每个行组设置的整流切换单元和双向切换开关，每个所述整流切换单元的第一切换端与对应行组中串联连接的各温度检测单元相连，每个所述整流切换单元的第二切换端分别与对应行组中的每个电极单元相连，每个所述整流切换单元的固定端通过一路两用信号线与相应双向切换开关的固定端相连，每个所述双向切换开关的第一端均连接至所述直流电源线并为相应行组对应的温度采样点，每个所述双向切换开关的第二端同时连接到所述交变电源线。

10、可选地，在任意一个双向切换开关的固定端与第二端相连通的情况下，与该双向切换开关进行联动的整流切换单元的固定端与第二切换端相连通。

11、可选地，在任意一个双向切换开关的固定端与第一端相连通的情况下，与该双向切换开关进行联动的整流切换单元的固定端与第一切换端相连通。

12、可选地，所述整流切换单元包括整流电路和可控开关，所述整流电路被配置为在所述两用信号线连通至所述交变电源线的情况下，对所述交变电源线提供的交流电信号进行整流后供给所述可控开关，以使所述整流切换单元的第二切换端与固定端相连。

13、可选地，所述控制模组采用芯片模组的方式设置。

14、可选地，所述芯片模组配置在所述电极片上。

15、可选地，所述芯片模组配置在所述肿瘤电场治疗系统的转接器中。

16、可选地，所述控制模组还包括对应每个所述温度采样点配置的分压电阻，每个所述温度采样点通过相应的分压电阻连接到直流电源。

17、可选地，所述控制模组还包括第一控制器和adc单元，所述adc单元与每个所述温度采样点相连，以通过每个所述温度采样点对所述模拟温度信号进行采样，所述第一控制器与所述adc单元相连，以便根据所述adc单元输出的数字温度信号确定相应电极单元处的温度。

18、可选地，所述切换部还被配置为，在任意一个列组对应的控制开关闭合的情况下，切换目标行组对应的两用信号线连通至相应温度检测端和对应温度采样点，以便该列组中相应温度检测单元检测的模拟温度信号分别被采样。

19、可选地，所述切换部还被配置为，在各列组对应的控制开关均断开的情况下，切换多个目标行组对应的两用信号线连通至所述交变电源线和相应目标行组中各个电极单元，以便多个目标行组中各电极单元同时基于所述交变电源线被施加所述交变电信号。

20、可选地，所述切换部还被配置为，在各列组对应的控制开关均断开的情况下，切换至少两个行组对应的两用信号线连通至不同的交变电源线，以便不同行组的各个电极单元分别基于不同的交变电源线被施加所述交变电信号。

21、可选地，不同的交变电源线输出的交变电信号强度分别可调。

22、为达上述目的，本技术第二方面实施例提供一种应用于肿瘤电场治疗系统的控制模组，所述肿瘤电场治疗系统包括至少一对电极片，每个所述电极片包括多个电极单元和多个温度检测单元，每个所述电极单元可施加交变电信号，每个所述温度检测单元对应一个电极单元设置，以检测相应电极单元处的温度，其中，多个所述电极单元在电路连接上被配置为至少两个行组和至少两个列组，每个所述行组中各温度检测单元串联连接，所述控制模组与相应电极片对应设置并包括：控制开关和切换部，其中，每个所述控制开关将相应电极片的对应所述列组中的各温度检测单元的接地端共同连接到接地管脚，所述切换部的每个供电施加端分别与相应电极片的对应行组中的每个电极单元相连，所述切换部的每个温度检测端与相应电极片的对应行组中串联连接的各温度检测单元相连，所述切换部的受电端适于在连接至交变电源线以传输交流电信号与连接至直流电源线以传输直流电信号两者间切换，所述切换部被配置为，在其受电端接入所述交变电源线接的情况下，切换每个供电施加端与相应电极片的对应行组中的每个电极单元相连通，以便基于所述交变电源线向各个行组中的电极单元施加所述交变电信号；在其受电端接入所述直流电源线的情况下，切换每个温度检测端与相应电极片的对应行组中的各温度检测单元相连通，并在相应电极片的各个列组对应的控制开关被配置为依次闭合时使相应电极片的所有温度检测单元中的一个或多个组合检测的模拟温度信号基于相应温度采样点被分别采样。

23、可选地，所述切换部包括对应每个行组设置的整流切换单元和双向切换开关，每个所述整流切换单元的第一切换端与对应行组中串联连接的各温度检测单元相连，每个所述整流切换单元的第二切换端分别与对应行组中的每个电极单元相连，每个所述整流切换单元的固定端通过一路两用信号线与相应双向切换开关的固定端相连，每个所述双向切换开关的第一端为相应行组对应的温度采样点，每个所述双向切换开关的第二端同时连接到所述交变电源线。

24、可选地，所述整流切换单元包括整流电路和可控开关，所述整流电路被配置为在所述两用信号线连通至所述交变电源线的情况下，对所述交变电源线提供的交流电信号进行整流后供给所述可控开关，以使所述整流切换单元的第二切换端与固定端相连。

25、可选地，所述控制模组采用芯片模组的方式设置。

26、可选地，所述的控制模组还包括对应每个所述温度采样点配置的分压电阻，每个所述温度采样点通过相应的分压电阻连接到直流电源。

27、可选地，所述的控制模组还包括第一控制器和adc单元，所述adc单元与每个所述温度采样点相连，以通过每个所述温度采样点对所述模拟温度信号进行采样，所述第一控制器与所述adc单元相连，以便根据所述adc单元输出的数字温度信号确定相应电极单元处的温度。

28、为达上述目的，本技术第三方面实施例提供一种电极片，包括：基板；设置在所述基板上的多个电极单元和多个温度检测单元，每个所述电极单元可施加交变电信号，每个所述温度检测单元对应一个电极单元设置，以检测相应电极单元处的温度，其中，多个所述电极单元在电路连接上被配置为至少两个行组和至少两个列组，每个所述行组中各温度检测单元串联连接；以及上述实施例描述的控制模组。

29、为达上述目的，本技术第四方面实施例提供一种转接器，应用于肿瘤电场治疗系统，所述肿瘤电场治疗系统包括至少一对电极片，每个所述电极片包括多个电极单元和多个温度检测单元，每个所述电极单元可施加交变电信号，每个所述温度检测单元对应一个电极单元设置，以检测相应电极单元处的温度，其中，多个所述电极单元在电路连接上被配置为至少两个行组和至少两个列组，每个所述行组中各温度检测单元串联连接，所述转接器包括：上述实施例描述的控制模组。

30、为达上述目的，本技术第五方面实施例还提供一种肿瘤电场治疗系统，包括：上述实施例描述的电极片；或者上述实施例描述的转接器。

31、为达上述目的，本技术第六方面实施例提供一种肿瘤治疗设备，包括：前述的肿瘤电场治疗系统。

32、上述说明仅是本技术技术方案的概述，为了能够更清楚了解本技术的技术手段，而可依照说明书的内容予以实施，并且为了让本技术的上述和其它目的、特征和优点能够更明显易懂，以下特举本技术的具体实施方式。
