屋面女儿墙压顶挡水条及其施工方法与流程

本发明涉及建筑施工技术领域，特别涉及一种屋面女儿墙压顶挡水条及其施工方法。

背景技术：

目前，高层建筑外墙一般采用涂料饰面层或喷真石漆，为了防止雨水污染外墙面施工时一般在女儿墙压顶设置挡水线条，挡水线条的设置除了满足功能要求还应做到线条顺直、美观。传统的女儿墙压顶挡水传统做法：1、粉刷出水泥砂浆挡水线(图1)，图1中：水泥砂浆挡水线1’，外墙饰面2’，女儿墙压顶3’，女儿墙4’；这种做法要求泥水工人现场粉刷，成品一致性差，观感取决于操作工人的技术水平，而且成品不容易保护，水泥砂浆挡水线易破损；2、常见做法是铺贴石材挡水条(图2)，图2中：石材挡水条5’，石材胶6’，硅酮耐候胶7’，外墙饰面8’，女儿墙压顶9’，女儿墙10’；这种做法要现场切割成窄条石材，材料容易浪费，而且采用石材胶将石材与压顶粘贴，常常粘贴不饱满，平整度不容易控制，耐久性比较差，胶结材料老化后造成挡水线脱落等问题。

女儿墙压顶挡水采用粉刷出水泥砂浆挡水线的做法虽然不浪费材料，但是比较费时费工，粉刷出来的线条外观质量得不到保证，而且成品容易会被破坏；如果采用铺贴石材挡水条的做法可以省时省工，但是石材要现场切割成窄条石材材料容易浪费，而且采用石材胶将石材与压顶粘贴，粘贴不饱满会造成局部渗水或脱落，石材连接处的平整度也不易控制，影响整体观感。

技术实现要素：

本发明要解决的技术问题之一，在于提供一种屋面女儿墙压顶挡水条，省时省工、挡水条顺直美观、连接牢固，保证了挡水线效果。

本发明是问题之一这样实现的：一种屋面女儿墙压顶挡水条，包括一挡水条本体，所述挡水条本体中部为一中空腔体，所述挡水条本体侧面开设有一上开口，挡水条本体底部开设有一下开口；所述挡水条本体上开口压在女儿墙压顶上，下开口嵌入外墙装饰面，所述上开口与女儿墙压顶的空隙利用益胶泥和发泡剂进行填塞，所述上开口与女儿墙压顶的收口处通过硅酮耐候胶进行密封，所述下开口外沿与外墙装饰面层平齐；所述挡水条本体两端的转角处为一斜面。

进一步的，所述斜面与水平面成45度。

进一步的，所述挡水条本体为铝合金材质制成。

进一步的，所述挡水条本体宽度为20～30mm，高度大于50mm。

进一步的，所述下开口嵌入外墙装饰面内8～12mm。

本发明要解决的技术问题之二，在于提供一种屋面女儿墙压顶挡水条施工方法，省时省工、挡水条顺直美观、连接牢固，保证了挡水线效果。

本发明是问题之二这样实现的：一种屋面女儿墙压顶挡水条施工方法，采用所述的屋面女儿墙压顶挡水条；

所述施工方法为：选择中空腔体的挡水条本体，使用切割台机加工，在挡水条本体侧面开设有一上开口，挡水条本体底部开设有一下开口；挡水条本体转角处应切割成一斜面；

根据挡水条本体高度在外墙饰面层相应位置预留或用切割机切割8～12mm深的线槽，安装时，先在屋面女儿墙压顶表面外边20～26mm范围内铺益胶泥；然后安放挡水条本体，挡水条本体上开口压在屋面女儿墙压顶上，下开口扣入外墙装饰面；两根挡水条本体交接处用密封胶勾勒；

待益胶泥强度达到要求后，在挡水条本体与女儿墙压顶间，益胶泥填充不饱满处，填塞发泡剂；

待外墙装饰面及压顶卫生清理干净后，上开口与屋面女儿墙压顶连接处打硅酮耐候胶。

进一步的，所述挡水条本体为铝合金材质制成。

本发明的优点在于：本发明的屋面女儿墙压顶挡水条对比传统做法，可工厂定型化批量生产，产品一致性好，成品顺直美观，安装简便、省时省工、连接牢固，不易脱落，不易渗水。克服了粉刷水泥砂浆挡水线费时费工，粉刷出来的线条不顺直且成品容易被损坏造成返工等问题，同时也解决了铺贴石材挡水条渗水、脱落且平整度也不易控制造成返工等问题。

附图说明

下面参照附图结合实施例对本发明作进一步的说明。

图1现有技术水泥砂浆挡水线结构示意图。

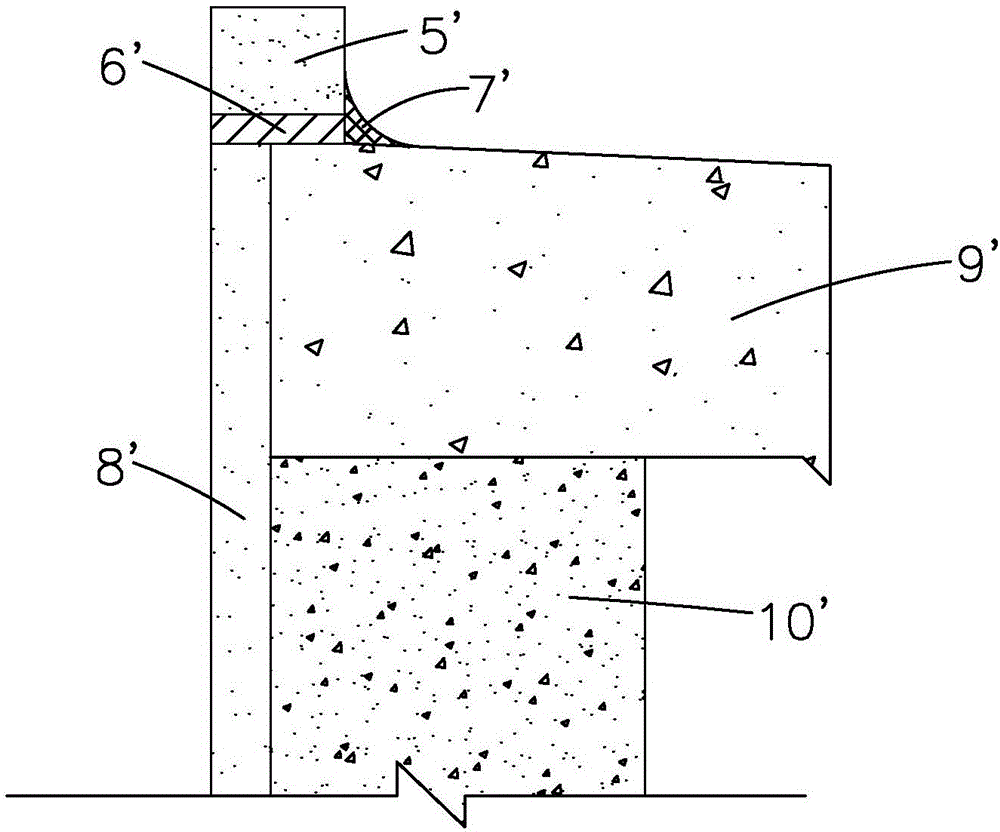

图2现有技术石材挡水条结构示意图。

图3为本发明的挡水条本体的结构示意图。

图4为本发明的挡水条本体的转角的结构示意图。

图5为本发明施工后的结构示意图。

具体实施方式

请参阅图3至图5所示，一种屋面女儿墙压顶挡水条，包括一挡水条本体1，所述挡水条本体1中部为一中空腔体，所述挡水条本体1侧面开设有一上开口11，挡水条本体1底部开设有一下开口12；这样挡水条本体1形成型；所述挡水条本体1上开口11压在女儿墙压顶2上，下开口12嵌入外墙装饰面3，所述上开口11与女儿墙压顶2的空隙利用益胶泥4和发泡剂5进行填塞，所述上开口11与女儿墙压顶2的收口处通过硅酮耐候胶6进行密封，所述下开口12外沿与外墙装饰面3层平齐；所述挡水条本体1两端的转角处为一斜面13。

其中，本发明的所述斜面13与水平面成45度。便于转角处顺直美观，也可工厂定型化批量生产。所述挡水条本体1为铝合金材质制成。所述挡水条本体1宽度为20～30mm，高度大于50mm。所述下开口12嵌入外墙装饰面3内8～12mm。方便铝合金挡水条本体下开口12扣入。

本发明的一种屋面女儿墙压顶挡水条施工方法，采用所述的屋面女儿墙压顶挡水条；

所述施工方法为：选择中空腔体的挡水条本体1，使用切割台机加工，在挡水条本体1侧面开设有一上开口11，挡水条本体底部开设有一下开口12；挡水条本1体转角处应切割成一斜面13；便于转角处顺直美观，也可工厂定型化批量生产；

根据挡水条本体1高度在外墙饰面3层相应位置预留或用切割机切割8～12mm深的线槽，安装时，先在屋面女儿墙压顶2表面外边20～26mm范围内铺益胶泥(铝合金条内部亦可填入益胶泥，益胶泥稠度不应太大)；然后安放挡水条本体1，挡水条本体1上开口11压在屋面女儿墙压顶上，下开口12扣入外墙装饰面；两根挡水条本体交接处用密封胶勾勒；

待益胶泥强度达到要求后，在挡水条本体1与女儿墙压顶2间，且益胶泥填充不饱满处，填塞发泡剂；

待外墙装饰面3及压顶卫生清理干净后，上开口与屋面女儿墙压顶连接处打硅酮耐候胶。外墙饰面层进行最后一道工序施工。其中，所述挡水条本体为铝合金材质制成。

总之，本发明的屋面女儿墙压顶挡水条对比传统做法，可工厂定型化批量生产，产品一致性好，成品顺直美观，安装简便、省时省工、连接牢固，不易脱落，不易渗水。克服了粉刷水泥砂浆挡水线费时费工，粉刷出来的线条不顺直且成品容易被损坏造成返工等问题，同时也解决了铺贴石材挡水条渗水、脱落且平整度也不易控制造成返工等问题。
