一种建筑人员固定位移的防护型脚手架的制作方法

本发明涉及建筑工程的技术领域，特别是一种建筑人员固定位移的防护型脚手架的技术领域。

背景技术：

脚手架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。建筑界的通用术语，指建筑工地上用在外墙、内部装修或层高较高无法直接施工的地方。主要为了施工人员上下干活或外围安全网围护及高空安装构件等，说白了就是搭架子，脚手架制作材料通常有:竹、木、钢管或合成材料等。有些工程也用脚手架当模板使用，此外在广告业、市政、交通路桥、矿山等部门也广泛被使用。但现有脚手架需要另外挂设防护网，该防护网使用寿命短，基本是一次性，并且牢固度不高，尤其是那些质量不好的防护网，对建筑工人的使用安全造成极大的威胁。

技术实现要素：

本发明的目的就是解决现有技术中的问题，提出一种建筑人员固定位移的防护型脚手架，能够使脚手架具有防护效果，无需另外挂设防护网，大大提升了建筑人员的人生安全，搭建简单，使用方便，利于推广应用。

为实现上述目的，本发明提出了一种建筑人员固定位移的防护型脚手架，包括固定框架、升降导轨、平移导轨、信号定位矩阵、升降电机、平移电机、操作平台、定位信号发射器、防护滑轨、防护固定衣、防护安全绳、滑动套环、操控面板、控制中枢，所述固定框架侧面设置有若干升降导轨，所述升降导轨上安装有升降电机，所述平移导轨通过升降电机安装在升降导轨上，所述平移导轨上安装有平移电机，所述平移电机底部固定有定位信号发射器，所述平移电机顶部固定有操作平台，所述操作平台顶部设置有防护固定衣，所述防护固定衣上设置有若干防护安全绳，所述防护安全绳上设置有滑动套环，所述防护固定衣外侧的操作平台顶部设置有防护滑轨，所述滑动套环套设在防护滑轨上，防护固定衣上设置有操控面板，所述信号定位矩阵设置在固定框架的边缘四角，所述控制中枢设置在固定框架顶部。

作为优选，所述升降导轨的数量至少有四根，所述升降导轨互相平行竖直设置在固定框架内，每个升降导轨上均安装有一个升降电机，所述升降电机始终位于同一水平面上。

作为优选，所述平移导轨的数量至少有两根，所述平移导轨水平设置在升降导轨之间，所述平移电机与所有平移导轨相连。

作为优选，所述信号定位矩阵由多个定位信号接收器构成，所述升降电机上设置有定位信号发射器。

作为优选，所述防护滑轨的形状为倒U形滑轨，所述防护滑轨的顶部设置有安全固定扣环，所述防护固定衣为高强度弹性全身装，所述防护固定衣的底部固定在操作平台上，所述操作平台侧面设置有置物台。

作为优选，所述控制中枢分别与信号定位矩阵、升降电机、平移电机、定位信号发射器、操控面板一一相连。

本发明的有益效果：本发明通过将固定框架、升降导轨、平移导轨、信号定位矩阵、升降电机、平移电机、操作平台、定位信号发射器、防护滑轨、防护固定衣、防护安全绳、滑动套环、操控面板、控制中枢结合在一起，经过实验优化，能够使脚手架具有防护效果，无需另外挂设防护网，大大提升了建筑人员的人生安全，搭建简单，使用方便，利于推广应用。

本发明的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

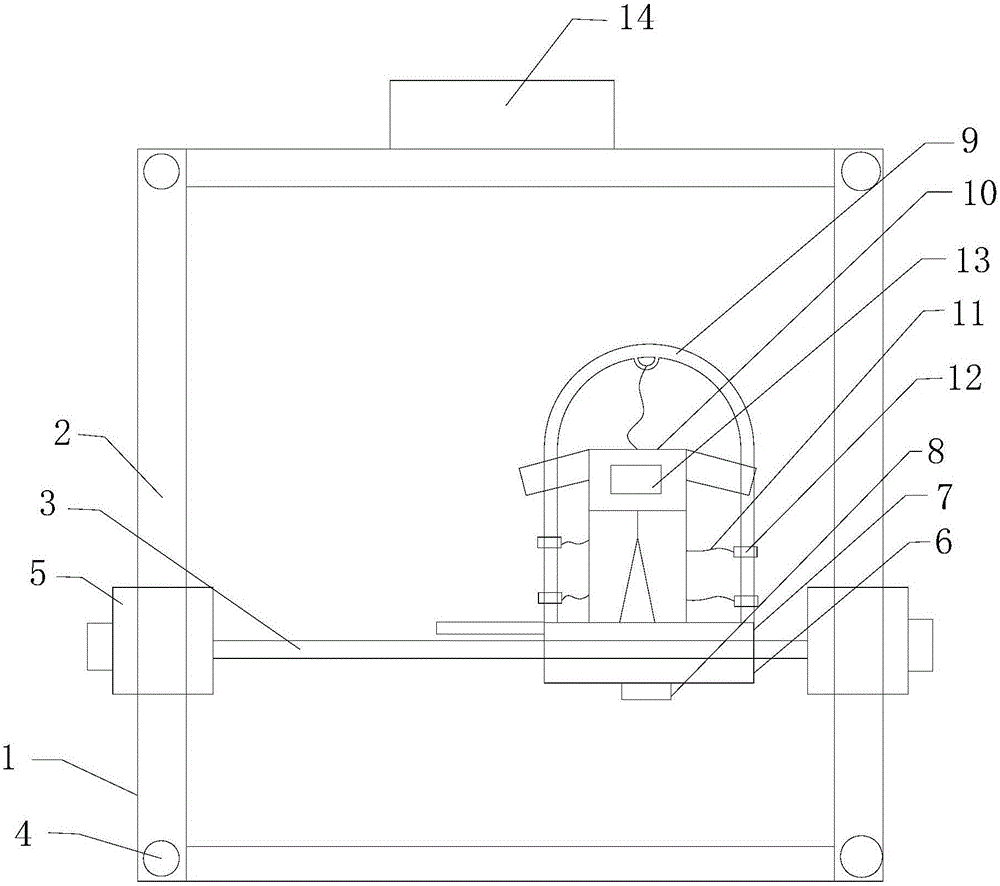

图1是本发明一种建筑人员固定位移的防护型脚手架的结构示意图。

图中：1-固定框架、2-升降导轨、3-平移导轨、4-信号定位矩阵、5-升降电机、6-平移电机、7-操作平台、8-定位信号发射器、9-防护滑轨、10-防护固定衣、11-防护安全绳、12-滑动套环、13-操控面板、14-控制中枢。

【具体实施方式】

参阅图1，本发明一种建筑人员固定位移的防护型脚手架，包括固定框架1、升降导轨2、平移导轨3、信号定位矩阵4、升降电机5、平移电机6、操作平台7、定位信号发射器8、防护滑轨9、防护固定衣10、防护安全绳11、滑动套环12、操控面板13、控制中枢14，所述固定框架1侧面设置有若干升降导轨2，所述升降导轨2上安装有升降电机5，所述平移导轨3通过升降电机5安装在升降导轨2上，所述平移导轨3上安装有平移电机6，所述平移电机6底部固定有定位信号发射器8，所述平移电机6顶部固定有操作平台7，所述操作平台7顶部设置有防护固定衣10，所述防护固定衣10上设置有若干防护安全绳11，所述防护安全绳11上设置有滑动套环12，所述防护固定衣10外侧的操作平台7顶部设置有防护滑轨9，所述滑动套环12套设在防护滑轨9上，防护固定衣10上设置有操控面板13，所述信号定位矩阵4设置在固定框架1的边缘四角，所述控制中枢14设置在固定框架1顶部，所述升降导轨2的数量至少有四根，所述升降导轨2互相平行竖直设置在固定框架1内，每个升降导轨2上均安装有一个升降电机5，所述升降电机5始终位于同一水平面上，所述平移导轨3的数量至少有两根，所述平移导轨3水平设置在升降导轨2之间，所述平移电机6与所有平移导轨3相连，所述信号定位矩阵4由多个定位信号接收器构成，所述升降电机5上设置有定位信号发射器8，所述防护滑轨9的形状为倒U形滑轨，所述防护滑轨9的顶部设置有安全固定扣环，所述防护固定衣10为高强度弹性全身装，所述防护固定衣10的底部固定在操作平台7上，所述操作平台7侧面设置有置物台，所述控制中枢14分别与信号定位矩阵4、升降电机5、平移电机6、定位信号发射器8、操控面板13一一相连。

本发明工作过程：

本发明通过将固定框架1、升降导轨2、平移导轨3、信号定位矩阵4、升降电机5、平移电机6、操作平台7、定位信号发射器8、防护滑轨9、防护固定衣10、防护安全绳11、滑动套环12、操控面板13、控制中枢14结合在一起，经过实验优化，能够使脚手架具有防护效果，无需另外挂设防护网，大大提升了建筑人员的人生安全，搭建简单，使用方便，利于推广应用。

上述实施例是对本发明的说明，不是对本发明的限定，任何对本发明简单变换后的方案均属于本发明的保护范围。
