一种施工现场的安全警示栏的制作方法

本发明属于施工现场安全设施领域，尤其涉及一种施工现场的安全警示栏。

背景技术：

在建筑工程施工现场，经常需要设置安全警示栏，用来提醒施工人员或路过的人们注意施工安全，目前使用的安全警示栏一般是在地面上固定一定数量的立柱，在立柱之间拉舍或捆绑一些绳索，以起到提示、拦截工人或行人的作用。对于目前使用的这些安全警示栏稳定性差，组装费力，而且结构一体化，运输非常不便。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种施工现场的安全警示栏，结构紧凑，连接灵活，安装简单，拆卸便捷，运输方便，占用场地小，可在施工现场灵活布置。

为了解决上述技术问题，本发明采用如下技术方案：

一种施工现场的安全警示栏，包括支撑横板，其特征在于：支撑横板的两端分别设有第一支架和第二支架，第一支架与第二支架之间设有透明警示板，透明警示板上设有容纳槽，第一支架上设有L型卡块，透明警示板的背面设有定位安装块，定位安装块上设有定位安装槽，定位安装槽连接L型卡块，第二支架上设有贯通孔，透明警示板的背面设有固定柱头，固定柱头穿过贯通孔，固定柱头上设有限位孔，限位孔上设有T型插销；该安全警示栏结构紧凑，连接灵活，安装简单，拆卸便捷，运输方便，占用场地小，可在施工现场灵活布置。

进一步，第一支架的底部设有支脚架，第二支架的底部设有行走轮，整体搬运时将第一支架一侧抬起，通过第二支架的行走轮移动，节省人工搬运强度，省力方便，固定时支脚架和行走轮共同支撑整体。

进一步，第一支架的外侧设有支撑块，支撑块上设有销孔，第二支架的外侧设有插销，插销与销孔相对应，相邻的安全警示栏之间左右组装时，将左边安全警示栏第二支架上的插销插入到右边安全警示栏支撑块的销孔内，实现多个安全警示栏的组装，形成一道警示线，操作简单，使用方便。

进一步，支撑横板的底面上对称分布有固定凸起，第一支架与第二支架的顶端均设有插槽，插槽连接固定凸起，安装时只需将支撑横板的固定凸起插入到第一支架与第二支架的插槽中，通过插槽限制固定凸起活动，就可实现稳定安装，安装方便简单。

进一步，透明警示板的正面设有书写面，管理员可在书写面上书写文字，公示施工现场内的过往车辆及行人注意事项。

进一步，支撑横板的表面设有警示灯，支撑横板的顶部设有太阳能蓄电池，太阳能蓄电池为警示灯供电，太阳能蓄电池白天充电，晚上为警示灯供电，警示灯发出红光闪烁，在夜晚起到安全警示作用，使施工现场的车辆与行人夜间行驶安全得到了保证。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明中透明警示板上设有容纳槽，可以向容纳槽内插入警示牌或广告标语，起到警示作用或宣传作用，提醒施工现场内的过往车辆和行人，安装简单，更换方便；透明警示板与第一支架、第二支架之间采用可拆卸的连接方式，先将透明警示板背面的定位安装块安装在第一支架上，通过L型卡块连接定位安装槽，使得透明警示板一侧无法活动，再将透明警示板背面的固定柱头贯穿第二支架的贯通孔，然后将T型插销插入到固定柱头的限位孔中，通过T型插销限制固定柱头活动，固定柱头限制第二支架活动，相互牵制，稳定性好，安装快速方便；本发明结构紧凑，连接灵活，安装简单，拆卸便捷，运输方便，占用场地小，可在施工现场灵活布置。

附图说明

下面结合附图对本发明作进一步说明：

图1为本发明一种施工现场的安全警示栏的结构示意图；

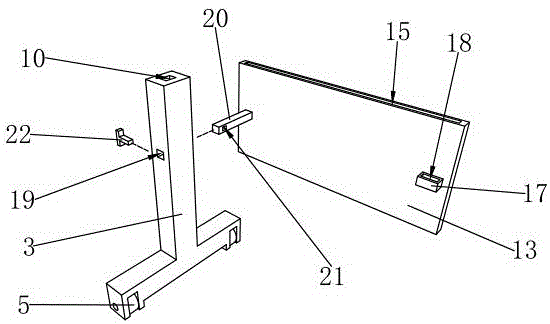

图2为本发明中第二支架和透明警示板连接的结构示意图；

图3为本发明中第二支架的结构示意图；

图4为本发明中支撑横板的结构示意图。

图中：1-支撑横板；2-第一支架；3-第二支架；4-支脚架；5-行走轮；6-支撑块；7-销孔；8-插销；9-固定凸起；10-插槽；11-警示灯；12-太阳能蓄电池；13-透明警示板；14-书写面；15-容纳槽；16-L型卡块；17-定位安装块；18-定位安装槽；19-贯通孔；20-固定柱头；21-限位孔；22-T型插销。

具体实施方式

如图1至图4所示，为本发明一种施工现场的安全警示栏，包括支撑横板1，支撑横板1的两端分别设有第一支架2和第二支架3，第一支架2的底部设有支脚架4，第二支架3的底部设有行走轮5，整体搬运时将第一支架2一侧抬起，通过第二支架3的行走轮5移动，节省人工搬运强度，省力方便，固定时支脚架4和行走轮5共同支撑整体。第一支架2的外侧设有支撑块6，支撑块6上设有销孔7，第二支架3的外侧设有插销8，插销8与销孔7相对应，相邻的安全警示栏之间左右组装时，将左边安全警示栏第二支架3上的插销8插入到右边安全警示栏支撑块6的销孔7内，实现多个安全警示栏的组装，形成一道警示线，操作简单，使用方便。

支撑横板1的底面上对称分布有固定凸起9，第一支架2与第二支架3的顶端均设有插槽10，插槽10连接固定凸起9，安装时只需将支撑横板1的固定凸起9插入到第一支架2与第二支架3的插槽10中，通过插槽10限制固定凸起9活动，就可实现稳定安装，安装方便简单。支撑横板1的表面设有警示灯11，支撑横板1的顶部设有太阳能蓄电池12，太阳能蓄电池12为警示灯11供电，太阳能蓄电池12白天充电，晚上为警示灯11供电，警示灯11发出红光闪烁，在夜晚起到安全警示作用，使施工现场的车辆与行人夜间行驶安全得到了保证。

第一支架2与第二支架3之间设有透明警示板13，透明警示板13的正面设有书写面14，管理员可在书写面14上书写文字，公示施工现场内的过往车辆及行人注意事项。透明警示板13上设有容纳槽15，第一支架2上设有L型卡块16，透明警示板13的背面设有定位安装块17，定位安装块17上设有定位安装槽18，定位安装槽18连接L型卡块16，第二支架3上设有贯通孔19，透明警示板13的背面设有固定柱头20，固定柱头20穿过贯通孔19，固定柱头20上设有限位孔21，限位孔21上设有T型插销22。

本发明中透明警示板13上设有容纳槽15，可以向容纳槽15内插入警示牌或广告标语，起到警示作用或宣传作用，提醒施工现场内的过往车辆和行人，安装简单，更换方便；透明警示板13与第一支架2、第二支架3之间采用可拆卸的连接方式，先将透明警示板13背面的定位安装块17安装在第一支架2上，通过L型卡块16连接定位安装槽18，使得透明警示板13一侧无法活动，再将透明警示板13背面的固定柱头20贯穿第二支架3的贯通孔19，然后将T型插销22插入到固定柱头20的限位孔21中，通过T型插销22限制固定柱头20活动，固定柱头20限制第二支架3活动，相互牵制，稳定性好，安装快速方便；本发明结构紧凑，连接灵活，安装简单，拆卸便捷，运输方便，占用场地小，可在施工现场灵活布置。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。
