瓷砖切割辅助装置的制作方法

本实用新型涉及瓷砖切割技术领域，更具体地说，涉及一种瓷砖切割辅助装置。

背景技术：

随着房地产行业的蓬勃发展，对建筑物的观感质量要求也越来越高，室内装饰装修工程中，瓷砖镶贴是一项工程量很大的工程，瓷砖镶贴成型的质量对整个粗装修观感质量起着至关重要的作用，但如今由于瓷砖镶贴之前排版其每块瓷砖的位置，所以有时需对瓷砖进行切割，而切割瓷砖的质量直接决定镶贴成型的观感质量。

目前，一般的施工瓷砖切割一般是划好线手动拿切割机直接切割，在施工时手拿瓷砖切割不稳导致切割完成的瓷砖不顺直，毛边、毛刺和破损严重的问题，保证不了成型质量，且对瓷砖的材料造成浪费。

综上所述，如何有效地解决在切割瓷砖时瓷砖易毛边、毛刺、破损严重的等问题，是目前本领域技术人员急需解决的问题。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种瓷砖切割辅助装置，以解决在切割瓷砖时瓷砖易毛边、毛刺和破损严重的问题。

为了达到上述目的，本实用新型提供如下技术方案：

一种瓷砖切割辅助装置，包括瓷砖切割辅助件，所述瓷砖切割辅助件包括用于放置瓷砖的定位面和用于与所述定位面定位的基准面，所述定位面和所述基准面间呈锐角。

优选地，所述瓷砖切割辅助件包括至少两个多边形板，各个所述多边形板的各边分别平行放置，所述多边形板含有锐角，所述多边形板相对应的锐 角的一条同侧边所在的面为定位面，另一条同侧边所在的面为基准面，所述定位面上设置有定位板。

优选地，所述定位板在锐角侧的边长小于锐角的边长30至50mm。

优选地，所述多边形板为直角梯形板。

优选地，所述直角梯形板的上底设置有顶部板。

优选地，所述直角梯形板形成的腔体内部设置有平行于所述顶部板的放置板。

优选地，还包括用于除尘的水盆，所述水盆放置于所述放置板上。

优选地，所述直角梯形板、所述顶部板和所述定位板均分别为竹胶板或木板。

优选地，所述定位板上设置有多个三角形固定块。

优选地，所述定位面和所述基准面间锐角的范围在44°至46°间。

本实用新型提供的瓷砖切割辅助装置，包括瓷砖切割辅助件。其中，瓷砖切割辅助件包括用于放置瓷砖的定位面和用于与所述定位面定位的基准面，定位面和基准面间呈锐角。应用本实用新型提供的瓷砖切割辅助装置时，在瓷砖切割辅助件上设置定位面和基准面，定位面和基准面间所呈角度为锐角，将待切割瓷砖放置在定位面上，通过垂直基准面的方向对瓷砖进行切割，得到预设的瓷砖的角度，定位面和基准面间所呈的角度与欲得到的瓷砖的角度互余，通过设定定位面和基准面间的角度得到瓷砖待切割面的角度。显而易见，通过设置瓷砖切割辅助装置，在切割瓷砖时，将瓷砖放置在瓷砖切割辅助装置的定位面上进行切割，解决在切割瓷砖时瓷砖易毛边、毛刺和破损严重的问题。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例提供的瓷砖切割辅助装置的三维结构示意图；

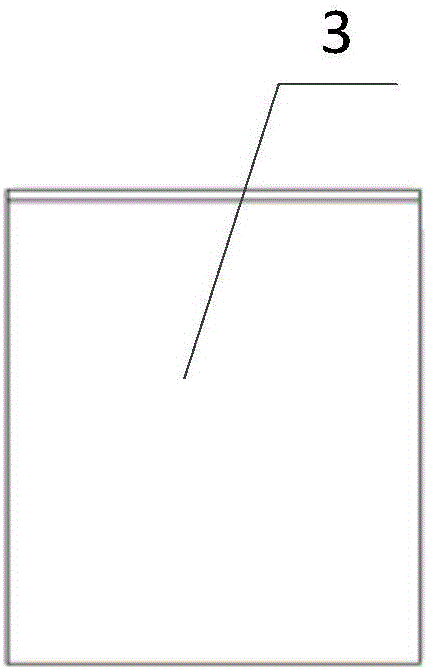

图2为本实用新型实施例提供的瓷砖切割辅助装置的主视结构示意图；

图3为本实用新型实施例提供的瓷砖切割辅助装置的侧剖结构示意图。

附图中标记如下：

顶部板1、放置板2、定位板3、直角梯形板4、固定块5。

具体实施方式

本实用新型实施例公开了一种瓷砖切割辅助装置，以解决在切割瓷砖时瓷砖易毛边、毛刺和破损的问题。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图3，图1为本实用新型实施例提供的瓷砖切割辅助装置的三维结构示意图；图2为本实用新型实施例提供的瓷砖切割辅助装置的主视结构示意图；图3为本实用新型实施例提供的瓷砖切割辅助装置的侧剖结构示意图。

在一种具体的实施方式中，瓷砖切割辅助装置包括瓷砖切割辅助件。其中，瓷砖切割辅助件包括定位面和用于与所述定位面定位的基准面。定位面用于放置瓷砖，基准面用于与定位面形成一定角度，一般的，定位面和基准面间呈锐角。应用上述实施例提供的瓷砖切割辅助装置时，将瓷砖放置在定位面上，沿着垂直基准面的方向切割，定位面和基准面间的锐角和欲得到的瓷砖的切割角度互余，一般的，可根据实际的生产需要设定定位面和基准面间的角度，以得到想要的瓷砖的角度，通过设置瓷砖切割辅助装置，使得施工操作简便，能够保证瓷砖切割的边线平直程度，解决切割后边线毛刺和缺角的问题。

定位面和基准面一般通过可拆卸的固定连接进行固定，在其他实施例中，也可以进行一体化设置，但进行一体化设置导致二者间的角度固定，不能够 根据瓷砖切割的角度进行设定，导致操作不便。可拆卸的固定连接具体可以为螺丝连接或螺钉连接。

一般的，瓷砖切割辅助件可以为三角边框，通过设定三角边框的各边的角度，以得到瓷砖的切割角度，或者在其他实施例中，也可以仅由定位面和基准面形成的瓷砖切割辅助件来进行切割，即仅保留三角边框的两条边，只要能够形成一定的角度来对瓷砖进行支撑，对瓷砖切割机的具体形式不作限定，只要能够达到相应的技术效果即可。

具体的，瓷砖切割辅助件包括至少两个多边形板，各个多边形板的各边分别平行放置，多边形板含有锐角，定位面为多边形板相对应的锐角的一条同侧边所在的面，基准面为另一条同侧边所在的面，定位面上设置有定位板3。多边形板平行放置，且多个多边形板的各边分别相对应的平行放置，多边形板含有锐角，锐角由两条边组成，多个多边形板的相对应的锐角的一条边所在的面为定位面，另一条边所在的面为基准面，在定位面上设置定位板3。将瓷砖放置在定位板3上以得到定位，在其他实施例中，也可以不设置定位板3，通过多边形板的锐角边对瓷砖进行支撑和固定，但此种的固定效果较差，若瓷砖的大小和多边形板的放置间隙存在差异，会导致瓷砖的支撑不牢固，在进行切割时会产生移动导致瓷砖破损。

多边形板的数量至少为两个，根据两点确定一条直线的原理，多边形板的数量至少可以为两个，相对应的锐角的同侧边作为两个支撑点，在其上设置定位板3对瓷砖进行支撑，在其他实施例中，也可以设置多个多边形板，但设置多个，造成资源的浪费，提高瓷砖切割辅助装置的生产成本，也可以设置一个多边形板，只要能够保证多边形板的厚度可以支撑瓷砖进行切割即可，但设置一个多边形板，在切割瓷砖时，瓷砖易晃动，支撑不稳，易发生毛边、毛刺、瓷砖破损的问题。

进一步地，多边形板具体为直角梯形板4。在一种实施例中，两个直角梯形板4竖向平行放置，在直角梯形板4的两个斜边所形成的面为定位面，在定位面上设置定位板3以支撑瓷砖，具体的直角梯形的锐角的角度可根据瓷砖的切割角度进行计算，基准面即为直角梯形板4的下底所形成的面，在对瓷砖进行切割时，可将瓷砖放置在定位板3上，通过在直角梯形板4形成的腔体中设置切割刀，沿着垂直基准面的方向对瓷砖进行切割，即得到与预设的锐角呈 互余的瓷砖的切割角度。在其他实施例中，也可以为其他形状的多边形板，只要能够实现相应的技术效果即可。

更进一步地，直角梯形板4的上底设置有顶部板1。为了满足不同瓷砖的切割需求，在直角梯形板4的上底所形成的面上设置顶部板1，在瓷砖需进行垂直切割时，将瓷砖放置在顶部板1上，欲切割处悬空，将切割刀沿着顶部板1的边缘对瓷砖进行切割，保证瓷砖的切割面的垂直度，解决瓷砖在切割时出现的毛边、毛刺和破损严重的问题。且提供支撑平台，解决以往施工时手拿瓷砖切割不稳，导致切割完成达不到要求造成材料浪费的问题。

具体的，定位板3在锐角侧的边长小于锐角的边长30至50mm。以直角梯形板4为例，定位板3在直角梯形斜边上的边长小于斜边的长度。直角梯形板4的上部设置顶部板1，斜边上设置定位板3，为了切割的方便，定位板3在定位面上留出缝隙，以使得切割刀能够通过定位板3对放置在定位板3上的瓷砖进行切割。锐角的边长大于定位板在锐角侧的边长30至50mm，此处仅为较为优选的实施方案，在其他实施例中，也可以不进行上述设置，但不进行上述设置，当同时设置顶部板1和定位板3的前提下，无空隙使得瓷砖的切割变得复杂，具体的，可根据实际的生产需要自行进行设置。

进一步地，直角梯形板4形成的腔体内部设置有平行于顶部板1的放置板2。在直角梯形板4形成的腔体内部，设置平行于顶部板1的放置板2，可在放置板2上放置除尘装置，以减少在瓷砖进行切割时产生的扬尘问题。

更进一步地，还包括用于除尘的水盆，水盆放置于放置板2上。在放置板2上设置水盆，在切割瓷砖时，减少扬尘，保护环境。在其他实施例中也可以设置其他类型的除尘装置，但上述设置材料简单、使用便利，且成本低，具体的，根据生产成本进行选择。

具体的，直角梯形板4、顶部板1和定位板3均分别为竹胶板或木板。为了操作及施工便利，直角梯形板4、顶部板1和定位板3的材料可以选择竹胶板或者木板，上述材料可以就地取材，成本极低，在其他实施例中，也可以选择其他类型的材料，在降低成本的情况下，根据实际的生产需要进行自行选择。

进一步地，定位板3上设置有多个三角型固定块5。为了更好地对瓷砖进行固定，在定位板3上可以设置固定块5，对瓷砖进行支撑和固定，具体的可以为三角形的固定块5。在定位板3的两侧分别对称设置固定块5，使得瓷砖在 放置在定位板3上时，通过固定块5对瓷砖的两侧进行固定，在其他实施例中，也可以选择其他形状的固定块5，对具体的固定块5的形式不作限定，只要能够达到相应的技术效果即可。

更进一步地，定位面和基准面间锐角的范围在44°至46°间。通过设置定位面和基准面间的锐角范围，得到瓷砖的45度角斜边，以解决在切割后产生边线毛刺和缺角的问题，为后续阳角镶贴提供有利条件。一般的，为了得到45度角斜边，可将定位面和基准面的锐角范围设定在上述范围内，当然，在其他实施例中，也可以根据实际的瓷砖的斜边需要，设定其他的切割角度，均在本实用新型的保护范围内。

在一种实施例中，瓷砖无损装置为：使用15mm厚竹胶板制作两块直角梯形作为装置两侧竖向支撑板，斜边角度为45度，斜边采用长约1200mm，直角边采用长约850mm，上下底分别约为450mm、1300mm的竹胶板，在板上两侧分别按300mm、450mm、600mm、800mm装订三角形固定块5，在其他实施例中，也可以根据实际的瓷砖的大小进行设定固定块5的位置，此处及下文所述的数字仅表示在本实施例中的较为优选的方案，在其他实施例中，可以根据需要进行设置。顶部板1采用长850mm，宽450mm的竹胶板进行装订，在顶部板1下部约250mm处装订一块约850mm、宽300mm的竹胶板用来放置水盆除尘。

瓷砖切割辅助装置制作简单，以废旧竹板为原材料，通过铆钉固定组装而成，把废旧竹板重复利用，就地取材成本极低、有效的降低环境污染，既为工人的现场施工提供便利，又能有效地提高现场施工作业的效率。

在作业过程中，一般先在现场确定瓷砖的尺寸以确定瓷砖切割辅助装置的尺寸大小，对施工现场用到的所有的瓷砖型号进行统计测量，根据现场施工的瓷砖尺寸来确定瓷砖切割辅助装置的大小，为便于施工，装置的尺寸要大于最大的瓷砖尺寸，然后进行切割废旧模板制作装置，放置除尘水盆，现场进行测试瓷砖切割辅助装置后，进行批量使用。该装置制作简单保证工程的施工进度，操作简捷，成本低且就地取材，节约劳动力。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本 实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
