一种新型多层活动房的制作方法

本实用新型涉及活动板房领域，具体为一种新型多层活动房。

背景技术：

活动房以广泛应用到工程施工，应急救灾，临时居住办公等领域；传统活动房由于设计缺陷和质量缺陷，在使用中事故频繁；由于我国大范围的发展基础建设，工程距离远，活动房运输成本高，拆装浪费大，而且造成大量的建筑垃圾。

同时，目前由于缺乏集成化、专业化设计，而造成制作不规范，标准不统一，功能不完善，效率低下、安全隐患、工序复杂等缺陷。

技术实现要素：

本实用新型所解决的技术问题在于提供一种新型多层活动房，以解决上述背景技术中提出的问题。

本实用新型所解决的技术问题采用以下技术方案来实现：一种新型多层活动房，包括：房屋单体、多层双跑楼梯，所述房屋单体之间相互连接组成多层活动房，房屋单体前部设有走道阳台，走道阳台上安装有折叠护栏，各房屋单体上的折叠护栏外侧设有多层双跑楼梯，所述房屋单体包括房屋顶框、房屋底框，所述房屋顶框前后两端设有前框架墙面、后框架墙面，前框架墙面、后框架墙面的上端通过铰链合页安装在房屋顶框前后两端，折叠时前框架墙面、后框架墙面 放置在房屋顶框上侧，房屋底框两侧设有框架左侧墙面、框架右侧墙面。

所述框架左侧墙面、框架右侧墙面的下端通过铰链合页安装在房屋底框左右两侧，框架左侧墙面、框架右侧墙面放置在房屋底框上侧。

所述前框架墙面、后框架墙面与房屋顶框连接处的铰链合页上设有吊装固定装置。

所述前框架墙面上安装有门、窗。

与现有技术相比，本实用新型的有益效果是：本实用新型通过装配方式组成临时或长期用房，由于拆装零损耗，快速搬迁，隔热防火，无建筑垃圾；解决传统活动房的缺陷，利国利民，适应环保治国理念。

附图说明

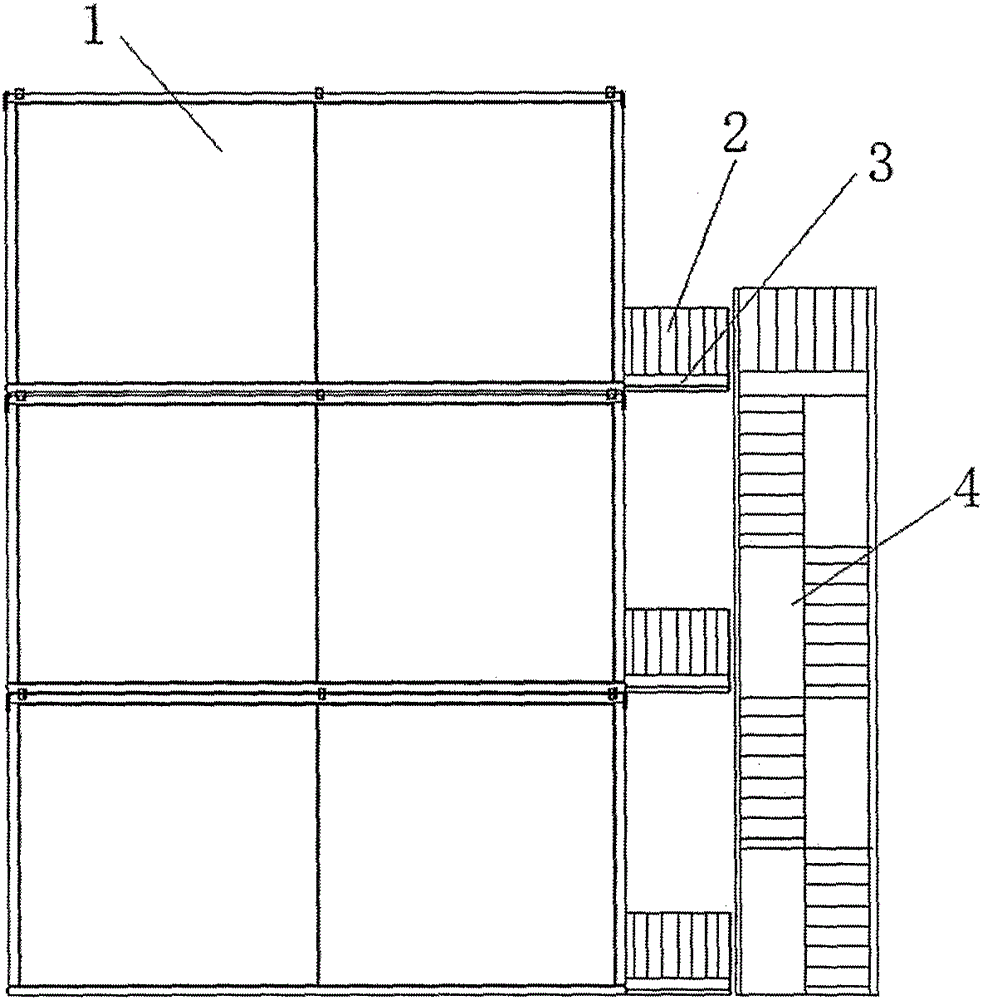

图1为本实用新型的主视图结构示意图。

图2为本实用新型的左视图结构示意图。

图3为本实用新型的房屋单体折叠后左视图结构示意图。

图4为本实用新型的房屋单体折叠后主视图结构示意图。

图5为本实用新型的前框架墙面、后框架墙面展开示意图。

图6为本实用新型的前框架墙面、后框架墙面安装示意图。

图7为本实用新型的框架右侧墙面展开示意图。

图8为本实用新型的框架左侧墙面展开示意图。

具体实施方式

为了使本实用新型的实现技术手段、创作特征、达成目的与功效易于明白 了解，下面结合具体图示，进一步阐述本实用新型。

如图1～8所示，一种新型多层活动房，包括：房屋单体1、多层双跑楼梯4，所述房屋单体1之间相互连接组成多层活动房，房屋单体1前部设有走道阳台3，走道阳台3上安装有折叠护栏2，各房屋单体1上的折叠护栏2外侧设有多层双跑楼梯4，所述房屋单体1包括房屋顶框、房屋底框，所述房屋顶框前后两端设有前框架墙面、后框架墙面，前框架墙面、后框架墙面的上端通过铰链合页安装在房屋顶框前后两端，折叠时前框架墙面、后框架墙面放置在房屋顶框上侧，房屋底框两侧设有框架左侧墙面、框架右侧墙面。

所述框架左侧墙面、框架右侧墙面的下端通过铰链合页安装在房屋底框左右两侧，框架左侧墙面、框架右侧墙面放置在房屋底框上侧。

所述前框架墙面、后框架墙面与房屋顶框连接处的铰链合页上设有吊装固定装置。

所述前框架墙面上安装有门、窗。

本实用新型通过装配方式组成临时或长期用房，由于拆装零损耗，快速搬迁，隔热防火，无建筑垃圾；解决传统活动房的缺陷，利国利民，适应环保治国理念。本技术可应用于新型城镇化标准配套房。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型的要求保护范围由所附的权利要求书及其等效物界定。
