一种卡式龙骨的制作方法

本实用新型涉及建筑材料领域，具体涉及到一种卡式龙骨。

背景技术：

房屋的室内装修时，都会对天花板进行吊顶装饰，良好合理的吊顶设计，可以弥补原有建筑结构上过高过宽等的不足，还具有分割空间、增强室内装饰效果、丰富室内光源层次以及隔热保温等效果。集成吊顶的安装主要采用轻钢做成的龙骨做成框架，通过螺杆与楼板相连，用以承载固定天花板装饰物。

一般现有技术中采用的龙骨，结构单一，一种主龙骨对应一种副龙骨，增加了生产成本，也增加了人力。并且龙骨的吊挂孔间距大，在施工时经常出现吊件调节不便，孔位难以对正的情况，给施工带来不便。

技术实现要素：

本实用新型的目的是提供一种卡式龙骨，能卡接两种不同规格的副龙骨，适用于不同环境的安装要求，节约了生产成本；同时，将圆孔与椭圆形孔间隔设置，可以使得吊件前后能调整的幅度更大，更利于施工。

为达上述目的，本实用新型所采用的技术方案是：提供一种卡式龙骨，包括底板、第一侧板和第二侧板；第二侧板的上端设有弧形槽、凹槽以及若干用于卡接副龙骨的卡接部，弧形槽与设置在弧形槽两侧的卡接部构成第一倒钩结构，凹槽与设置在凹槽两侧的卡接部构成第二倒钩结构；第二侧板的结构与第一侧板相同；底板上设置有若干圆孔，相邻圆孔之间设有一个椭圆形孔。

优选的，卡接部的顶端为半圆形。

优选的，第一倒钩结构用于卡接宽度为50mm的副龙骨。

优选的，第二倒钩结构用于卡接宽度为60mm的副龙骨。

优选的，弧形槽和凹槽的两侧均设置有翻向内侧的倒钩。

优选的，卡式龙骨的端部小于另一端端部。

优选的，卡式龙骨开口从下到上逐渐增大。

优选的，底板呈圆弧形。

综上所述，本实用新型具有以下优点：

1、本实用新型通过在弧形槽和凹槽的两侧设置卡接部，能卡接两种不同规格的副龙骨，适用于不同环境的安装要求，节约了生产成本。

2、通过将圆孔与椭圆形孔间隔设置，可以使得吊件前后能调整的幅度更大，更利于施工。

附图说明

图1为本实用新型卡式龙骨的结构示意图；

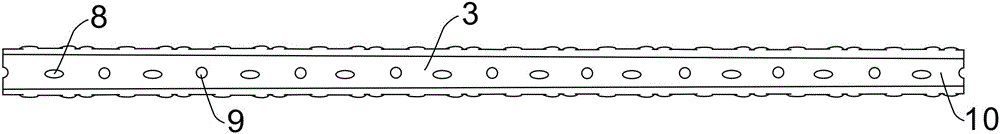

图2为本实用新型卡式龙骨的仰视图；

其中，1、第一侧板；2、第二侧板；3、底板；4、倒钩；5、卡接部；6、弧形槽；7、凹槽；8、椭圆形孔；9、圆孔；10、端部。

具体实施方式

下面结合附图对本实用新型的具体实施方式做详细的说明。

本实用新型的一个实施例中，如图1、2所示，提供了一种卡式龙骨，包括底板3、第一侧板1和第二侧板2；第二侧板2的上端设有弧形槽6、凹槽7以及若干用于卡接副龙骨的卡接部5，弧形槽6与设置在弧形槽6两侧的卡接部5构成第一倒钩结构，凹槽7与设置在凹槽7两侧的卡接部5构成第二倒钩结构；第二侧板2的结构与第一侧板1相同；底板3上设置有若干圆孔9，相邻圆孔9之间设有一个椭圆形孔8，圆孔9与椭圆形孔8间隔设置，可以使得吊件前后能调整的幅度更大，更利于施工。

本实用新型的优化实施例，卡接部5的顶端为半圆形；第一倒钩结构用于卡接宽度为50mm的副龙骨，第二倒钩结构用于卡接宽度为60mm的副龙骨；弧形槽6和凹槽7的两侧均设置有翻向内侧的倒钩4；卡式龙骨的端部10小于另一端端部，卡式龙骨开口从下到上逐渐增大。底板2呈圆弧形，能增大卡式所龙骨承受的压力。

该卡式龙骨的底板3宽度为22mm，第一侧板1和第二侧板2的高度为37mm；卡式龙骨从下至上开口逐渐增大；卡式龙骨从左至右宽度逐渐减少，当龙骨长度不够时，用于连接两条龙骨以增加长度。本实用新型通过在弧形槽6和凹槽7的两侧设置卡接部5，能卡接两种不同规格的副龙骨，适用于不同环境的安装要求，节约了生产成本。
