本发明属于帐篷技术领域,具体涉及一种郊游凉蓬。
背景技术:野外郊游、露营,已越来越成为久居都市的人们假日休闲的时尚方式,过了冬天,寻个好天气,约上亲朋好友,三五成群回归大自然,谈天说地,在野外支起五颜六色的帐篷,想着都觉得很惬意,帐篷是撑在地上遮蔽风雨﹑日光并供临时居住的棚子,在户外露营时,有一顶可心的帐篷不仅可以让你得到休息及时恢复体力,还可以有其他作用,目前市面上的帐篷种类数以百计,但是还可以开发出其他功能的帐篷。

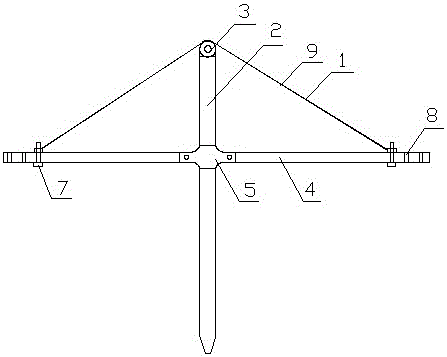

技术实现要素:为解决上述问题,本发明公开了一种郊游凉蓬,造型别致,使用方便,可折叠,打开迅速,适合郊游、露营。为达到上述目的,本发明的技术方案如下:一种郊游凉蓬,其特征在于:包括帐篷布、帐篷杆一、帐篷杆二、帐篷杆三,所述帐篷杆一和帐篷杆三的数量为两根,两根帐篷杆一分开竖直设置,所述帐篷杆二连接两根帐篷杆一的头部,所述帐篷布为方形,帐篷布呈“人”字形设置在帐篷杆二上方,帐篷杆二与帐篷布中间接触,所述帐篷杆二与帐篷布长度相同,每根帐篷杆三连接帐篷布同方向的两个角,两根帐篷杆三相互平行,所述帐篷杆一与帐篷杆三通过连接件固定在一起,所述连接件上设有2-4个水平方向的通孔,所述帐篷布、帐篷杆一、帐篷杆二、帐篷杆三、连接件通过螺栓连接。作为本发明的一种改进,所述帐篷杆三两端设有1-4个连接孔。作为本发明的一种改进,所述帐篷布上方设有反射层。作为本发明的一种改进,所述反射层为涂银层。作为本发明的一种改进,所述帐篷杆一下方为尖锥型。本发明的有益效果是:本发明所述的一种郊游凉蓬,造型别致,使用方便,无需使用绳拉紧,打开迅速,可折叠,适合郊游、露营。附图说明图1为本发明的主视图。图2为本发明的左视图。图3为本发明所述的连接件示意图。附图标记列表:1、帐篷布,2、帐篷杆一,3、帐篷杆二,4、帐篷杆三,5、连接件,6、通孔,7、螺栓,8、连接孔,9、反射层,10、帐篷杆一下方,11、圆弧部分。具体实施方式下面结合附图和具体实施方式,进一步阐明本发明,应理解下述具体实施方式仅用于说明本发明而不用于限制本发明的范围。需要说明的是,下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向,词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。如图所示,本发明所述的一种郊游凉蓬,包括帐篷布1、帐篷杆一2、帐篷杆二3、帐篷杆三4,所述帐篷杆一2和帐篷杆三4的数量为两根,两根帐篷杆一2分开竖直设置,所述帐篷杆二3连接两根帐篷杆一2的头部,所述帐篷布1为方形,帐篷布1呈“人”字形设置在帐篷杆二3上方,帐篷杆二3与帐篷布1中间接触,所述帐篷杆二3与帐篷布长度相同,每根帐篷杆三4连接帐篷布1同方向的两个角,两根帐篷杆三4相互平行,所述帐篷杆一2与帐篷杆三4通过连接件5固定在一起,所述连接件5上设有2-4个水平方向的通孔6,所述帐篷布1、帐篷杆一2、帐篷杆二3、帐篷杆三4、连接件通过螺栓7连接。本发明所述的一种郊游凉蓬,使用时先将帐篷杆一2钉在地上,帐篷杆二3连接两根帐篷杆一2,将帐篷布1挂在帐篷杆二3上,每根帐篷杆三4连接帐篷布1同方向的两个角,帐篷杆一2与帐篷杆三4通过连接件5固定在一起,其中连接件5的圆弧部分11贴住帐篷杆一2,通孔6连接帐篷杆三4,由于通孔6的数量为2-4个,而且水平方向连接,因此帐篷杆三4不会随风变换角度,连接稳固,造型别致,使用方便,无需使用绳拉紧,打开迅速,可折叠,适合郊游、露营。本发明所述帐篷杆三4两端设有1-4个连接孔8,可以控制遮阳的面积,使用方便。本发明所述帐篷布1上方设有反射层9,反射热量,延长使用寿命,其反射层9为涂银层。本发明所述帐篷杆一下方10为尖锥型,便于固定帐篷杆一2。本发明方案所公开的技术手段不仅限于上述实施方式所公开的技术手段,还包括由以上技术特征任意组合所组成的技术方案。
