一种石材幕墙干挂用钢骨架的制作方法

本实用新型涉及石材幕墙干挂技术，具体公开一种石材幕墙干挂用钢骨架。

背景技术：

石材干挂法又名空挂法，是目前墙面装饰中一种新型的施工工艺。该方法以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不需再灌浆粘贴。其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上，形成石材装饰幕墙。

其中石材幕墙干挂基座目前主要采用方钢和角钢焊接配合，然而这种金属挂件自重非常大，大大增加建筑物负载，且需要消耗大量的钢材，生产成本高，浪费资源；高空焊接，技术难度非常大，劳动力强度高，且需要消耗很大的劳动力资源，进一步提高劳动力成本。

技术实现要素：

本实用新型的目的在于：为解决以上问题提供一种降低建筑物的负载，减少生产、施工、劳动力成本、降低施工难度和劳动力强度的石材幕墙干挂用钢骨架。

本实用新型所采用的技术方案是这样的：

一种石材幕墙干挂用钢骨架，包括钢索和方钢，所述钢索有多根，均匀间隔悬挂于建筑物墙体表面；所述方钢水平设置，通过固定夹扣件与所述钢索连接。

进一步地，对应所述钢索位置、在墙体表面预埋缓冲件，所述缓冲件上下均匀间隔设置；所述缓冲件包括铁板和嵌入式焊接于所述铁板中间的钢管；所述钢索缠绕于所述钢管上。

进一步地，上下相邻两个缓冲件间的距离为上下楼层间的距离。

进一步地，所述钢管直径为15-30cm。

进一步地，还包括限位板和钢索固定夹头，两者配合用于对钢索在所述铁板位置进线段与出线段锁紧固定；所述限位板焊接于所述铁板上，与所述钢索平行。

进一步地，所述钢索在缓冲件位置进线段压于出线段上方。

进一步地，所述固定夹扣件呈“Ω”型,通过钢索固定夹头将所述固定夹扣件与钢索连接。

综上所述，由于采用上述技术方案，本实用新型的有益效果是：

本实用新型石材幕墙干挂用钢骨架主体结构是钢索与方钢，且该方钢相对现有金属挂件方钢尺寸小很多，两者配合自重要减轻许多，降低建筑物的负载，降低了生产成本；不需要高空焊接作业，降低施工难度和劳动力强度，施工人员大大减少，降低劳动力成本。

附图说明

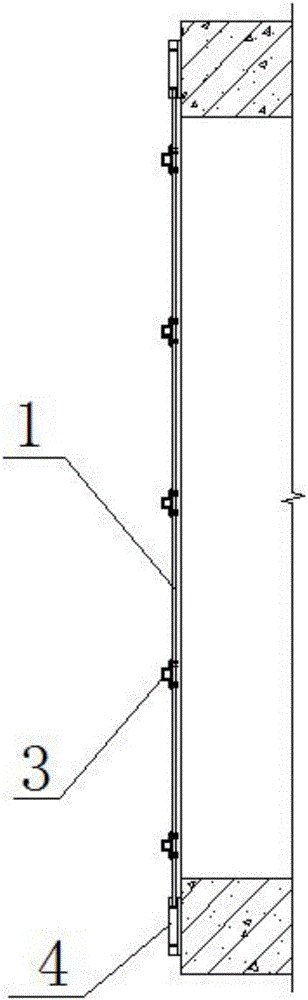

图1为本实用新型的结构主视图；

图2为图1中A-A结构图；

图3为本实用新型所述钢索与方钢连接点放大图；

图4为本实用新型所述钢索在缓冲件位置结构放大图；

图5为图4中a-a结构图；

图6为图4中b-b结构图。

具体实施方式

实施例1

如图1-3所示，一种石材幕墙干挂用钢骨架，包括钢索1和方钢2，所述钢索1有多根，均匀间隔悬挂于建筑物墙体表面；所述方钢2水平设置，通过固定夹扣件3与所述钢索1连接；其中所述固定夹扣件3呈“Ω”型,通过钢索固定夹头7将所述固定夹扣件3与钢索1连接。

常见的主要用于矮建筑墙体表面石材幕墙的干挂。

实施例2

如图4-6所示，对应所述钢索1位置、在墙体表面预埋缓冲件4，所述缓冲件4上下均匀间隔设置，上下相邻两个缓冲件4间的距离为上下楼层间的距离；所述缓冲件4包括铁板41和嵌入式焊接于所述铁板41中间的钢管5，钢管5的直径为20cm；所述钢索1单圈缠绕于所述钢管5上。

还包括限位板6和钢索固定夹头7，两者配合用于对钢索1在所述铁板41位置进线段与出线段锁紧固定(其中钢索1相对设置于铁板41上方部分为进线段，下方部分为出线段)，所述限位板6焊接于所述铁板41上，与所述钢索1平行；所述钢索1在缓冲件4位置进线段压于出线段上方，防止钢索1从钢管5滑出。

其他部分与实施例1相同。

主要用于高层建筑墙体表面石材幕墙的干挂。

以上所述仅为本实用新型的2种较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
