一体化防辐射组装片的制作方法

本实用新型涉及防辐射技术领域，具体地说是一种定制化、结构简单、安装方便、平整美观且防射线安全可靠的一体化防辐射组装片。

背景技术：

目前，社会上电子产品越来越多，例如手机、音乐播放器和电脑等；另一方面，自然灾害频发，例如日本地震引起的核泄漏以及太阳辐射中的有害射线等。可以说，现在社会电磁辐射或者其他辐射无处不在，由此产生的各种辐射危害人体的健康。在特殊场合，如医院的放射科室，须要进行专业的防辐射配置。房间内的防辐射装置大都采用整面墙壁、整面墙壁的安装方式，不但施工装修麻烦、工期长，且制作不好容易漏射线。

技术实现要素：

本实用新型的目的是针对现有技术存在的问题，提供一种定制化、结构简单、安装方便、平整美观且防射线安全可靠的一体化防辐射组装片。

本实用新型的目的是通过以下技术方案解决的：

一种一体化防辐射组装片，包括铅板，其特征在于：所述铅板的上表面设置有电解钢板，电解钢板和铅板通过挤压成型构成组装片；另外在铅板的两端分别设有正台阶和倒台阶，相邻的两块组装片组装成型时则后一块组装片的倒台阶正好压置在前一块组装片的正台阶且上述的倒台阶和正台阶相互吻合，同时组装完成后的相邻的两块组装片的上表面平齐。

所述的组装片安装时通过螺钉将正台阶固定在墙面上从而完成组装片的固定。

所述电解钢板的表面积与铅板上表面的表面积相同且电解钢板的厚度为1.2～1.5mm。

所述铅板的厚度不低于电解钢板厚度的两倍。

本实用新型相比现有技术有如下优点：

本实用新型通过将电解钢板和铅板挤压成型构成组装片，组装片的大小可根据房间尺寸定制尺寸，安装简单方便，并在不改变防护效果的情况下限定合金面板和铅板的厚度，一改传统施工装修麻烦、工期长且制作不好容易漏射线的问题，使得安装部件轻便美观、安装方便简洁且施工周期缩短一半以上，施工时既不用带复杂的安装工具，平整且防射线安全可靠。

附图说明

附图1为本实用新型的一体化防辐射组装片结构示意图；

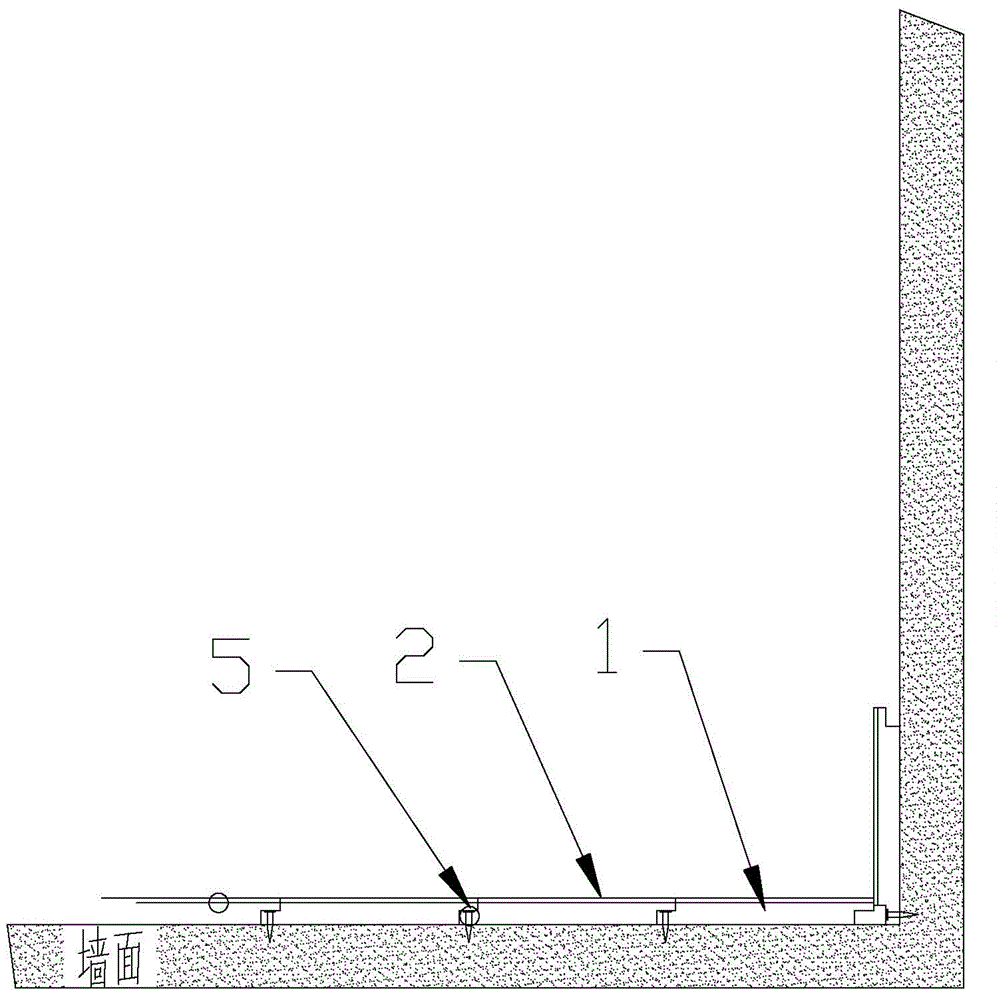

附图2为本实用新型的一体化防辐射组装片组装状态图。

其中：1—铅板；2—电解钢板；3—正台阶；4—倒台阶；5—螺钉。

具体实施方式

下面结合附图与实施例对本实用新型作进一步的说明。

如图1-2所示：一种一体化防辐射组装片，包括铅板1，在铅板1的上表面设置有电解钢板2，电解钢板2和铅板1通过挤压成型构成组装片，电解钢板2的表面积与铅板1上表面的表面积相同且电解钢板2的厚度为1.2～1.5mm，同时铅板1的厚度不低于电解钢板2厚度的两倍；另外在铅板1的两端分别设有正台阶3和倒台阶4，相邻的两块组装片组装成型时则后一块组装片的倒台阶4正好压置在前一块组装片的正台阶3且上述的倒台阶4和正台阶3相互吻合，同时组装完成后的相邻的两块组装片的上表面平齐。上述的组装片安装时通过螺钉5将正台阶3固定在墙面上从而完成组装片的固定。

本实用新型的一体化防辐射组装片使用时，首先通过测量方面的墙壁面积，然后定制出与整体面积相吻合的多个组装片；安装时首先将一块组装片通过螺钉5固定在墙壁上，然后依次安装即可。

本实用新型通过将电解钢板2和铅板1挤压成型构成组装片，组装片的大小可根据房间尺寸定制尺寸，安装简单方便，并在不改变防护效果的情况下限定合金面板和铅板的厚度，一改传统施工装修麻烦、工期长且制作不好容易漏射线的问题，使得安装部件轻便美观、安装方便简洁且施工周期缩短一半以上，施工时既不用带复杂的安装工具，平整且防射线安全可靠。

以上实施例仅为说明本实用新型的技术思想，不能以此限定本实用新型的保护范围，凡是按照本实用新型提出的技术思想，在技术方案基础上所做的任何改动，均落入本实用新型保护范围之内；本实用新型未涉及的技术均可通过现有技术加以实现。
