一种环保快装型母婴室的制作方法

本实用新型涉及一种环保快装型母婴室，属于公共设施领域。

背景技术：

随着国家二胎政策的开放，我国即将迎来一个婴儿数量的高速增长期，并且婴幼儿在公共场所的护理越来越受到关注。但目前的状况是除了在机场等少数特殊场所设有母婴室外，在其他公共场所母婴室非常少见，并且现有的母婴室结构和设施都较为简单，使用时给家长带来不便。因此急需在公共场所建设一种功能齐全的母婴室，即环保无毒，又方便适用，还能避免广大的哺乳期女性在公共场所哺乳的尴尬场面，对隐私起到很好的保护作用。

技术实现要素：

本实用新型是为了解决现有的母婴室存在的结构简单，功能不全和环保等方面的问题而公开的一种环保快装型母婴室。

本实用新型具体的技术方案如下：

一种环保快装型母婴室，包括隔声墙体结构，顶部结构，门结构，母婴护理设施，清洗消毒设施，通风装置，供排水装置以及其他功能性设施。

所述的隔声墙体结构是以厚度为8-15mm的硬质板材为面板，如石膏板，轻质水泥板，轻质金属合金板，工程塑料板等；轻钢龙骨为框架支撑，规格为50-120mm；再辅以吸声材料作为填充，提升隔声效果，吸声材料可为吸声毡，岩棉，矿棉，聚酯纤维棉或其他吸声材料，隔声墙体结构具有卡扣结构，便于拼接安装。

所述的顶部结构为环保型轻质金属框架结构，以纤维制品为填充物组成；金属框架结构可为铝合金或其他金属材料，纤维制品可为聚酯纤维棉，吸声毡，岩棉，矿棉或其他纤维制品，根据设计要求预留通风口，电灯安装位置等；

所述的门结构材质可多样化选择，如木门，磨砂玻璃门或金属材质门等。

所述的母婴护理设施包括尿布台，哺乳用座椅等。

所述的清洗消毒设施包括洗手池，母婴消毒用品，如消毒液，消毒柜等。

所述的通风装置包括风机和风管，其规格和位置要根据现场设计要求确定。

所述的供排水装置包括供水管和排水管连接装置，其规格和位置要根据现场设计要求确定。

所述的辅助设施与装置可以有母婴用品自动售卖机，冰箱，空调，加热装置和垃圾收纳装置。

本实用新型具有的优点为：

母婴室的结构组装模块化，安装迅速。配套设施齐全，对使用者方便快捷。母婴室所有选材均是环保型，无有害气体挥发，对母婴没有危害。通过隔声墙体结构，降低噪音污染，可以使母婴在嘈杂的环境中得到相对安静的空间，减少婴儿的不安状态；配套完善的辅助设施为母婴提供方便，减少尴尬场面，保护隐私。

附图说明

图1 是本实用新型的立体结构图，其中1是尿布台，2是洗手池，3是加热装置，4是冰箱，5是母婴用品自动售卖机，6是消毒柜，7是LED灯，8是通风装置，9是空调，10是沙发，11是顶部结构，12是墙体结构。

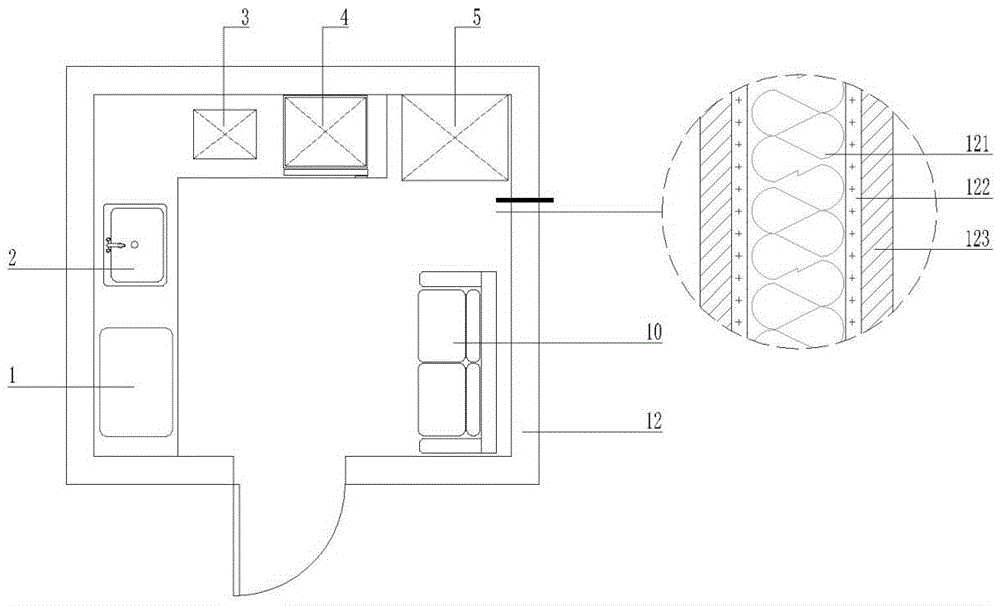

图2是本实用新型的平面分布图，其中121是纤维制品填充物，122是轻钢龙骨框架，123是硬质板材面板。

图3是本实用新型的立面图，其中111是纤维制品填充物，112是铝合金框架，113是聚酯纤维板。

具体实施方式

实施例1

环保快装型母婴室的隔声墙体结构由75mm轻钢龙骨为框架结构，8mm厚ABS工程塑料板为面板，50mm厚聚酯纤维吸声棉为填充料；顶部采用铝合金框架，25mm厚聚酯纤维吸声棉为填充，12mm厚聚酯纤维板为面板；配备隔声门；内部配备可升降多功能尿布台，多功能哺乳用座椅，洗手池，消毒柜，母婴用品自动售卖机，强度可调LED灯，空调，冰箱，加热装置，垃圾收纳装置。

实施例2

环保快装型母婴室的隔声墙体结构由75mm轻钢龙骨为框架结构，8mm厚ABS工程塑料板为面板，50mm厚聚酯纤维吸声棉为填充料；顶部采用铝合金框架，25mm厚聚酯纤维吸声棉为填充，12mm厚聚酯纤维板为面板；配备隔声门；内部配备升降多功能尿布台，多功能哺乳用座椅，洗手池，强度可调LED灯，换气扇，垃圾收纳装置。

实施例3

环保快装型母婴室的隔声墙体结构由75mm轻钢龙骨为框架结构，8mm厚ABS工程塑料板为面板，50mm厚聚酯纤维吸声棉为填充料；顶部采用铝合金框架，25mm厚聚酯纤维吸声棉为填充，12mm厚聚酯纤维板为面板；配备隔声门；内部配备尿布台，座椅，洗手池，强度可调LED灯，换气扇，垃圾收纳装置。
