商业组合集装箱的制作方法

本实用新型涉及集装箱，特别是一种商业组合集装箱，适用于商业展示、产品展出等场所使用。

背景技术：

目前集装箱多以运输货物为主，功能单一；在国际海运中箱体多为一次使用，既箱体到达目的地后就将箱体丢弃，造成了大量的浪费，而很多商业展示活动多数是临时搭建，用后拆除，费事、费时、费力，并且还要造成一些物资浪费，是目前要解决的难题。

技术实现要素：

本实用新型的目的在为客户提供一种商业组合集装箱，该组合集装箱搭建速度快，适用于商业展示、产品展出、商务洽谈等。

本实用新型的技术解决方案如下：

一种商业组合集装箱，其特点在于，包括第一集装箱、第二集装箱和第三集装箱，所述的第二集装箱固定在所述的第一集装箱上，在该第一集装箱的侧面设有活动门，该第一集装箱内设有与所述的第一集装箱连通的楼梯，在所述的第二集装箱内还设有空调；

所述的第三集装箱由通过铰链相连的两个箱体组合而成，液压缸的两端分别连接两个箱体，在所述的液压缸的作用下，两个箱体打开或闭合。

所述的第一集装箱为标准20英尺集装箱，所述的第二集装箱为标准40英尺集装箱。

第三集装箱的外侧与所述的第一集装箱的外侧活动连接。

与现有相比，本实用新型的有益效果是：

(1)有更大的内部空间。

(2)拆装方便，移动灵活，省事、省力。

(3)内部空间广阔，方便客户自己布置，可用于多种商业展示。

附图说明

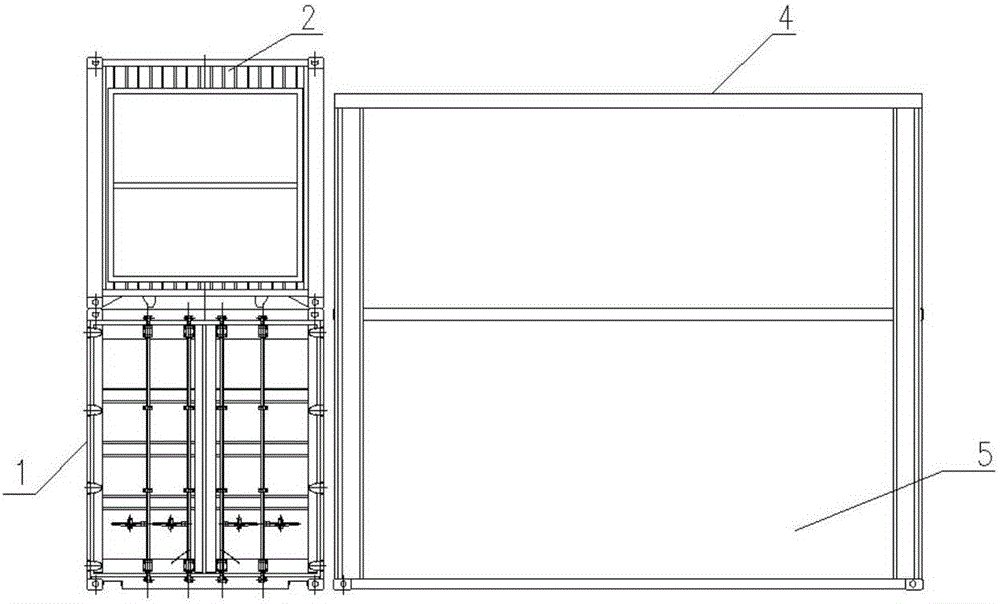

图1是本实用新型商业组合集装箱的主视图。

图2是本实用新型商业组合集装箱的后视图

图3是本实用新型商业组合集装箱的俯视图

图4是本实用新型商业组合第三集装箱闭合视图

图5是本实用新型商业组合第三集装箱打开视图

图中：1-第一集装箱；2-第二集装箱；3-第三集装箱；4-上半箱体；5-下半箱体；6-液压缸；7-楼梯；8-空调。

具体实施方式

下面结合实施例和附图对本实用新型作进一步说明，但不应以此限制本实用新型的保护范围。

先请参阅图1、图2、图3、图4、图5，图1是本实用新型商业组合集装箱的主视图。图2是本实用新型商业组合集装箱的后视图。图3是本实用新型商业组合集装箱的俯视图。图4是本实用新型商业组合第三集装箱闭合视图。图5是本实用新型商业组合第三集装箱打开视图，由图可见，本实用新型组合集装箱由2个标准20英尺集装箱和一个40英尺集装箱组成，所述的第一集装箱1是一个20英尺的集装箱，所述的第二集装箱2是一个40英尺的集装箱。所述的第一集装箱1放在第二集装箱2的下面，通过固定锁头将两个集装箱固定在一起，保证第二集装箱2稳定的坐在第一集装箱1上面，防止第二集装箱2与第一集装箱1发生错位。在所述的第一集装箱1前面开有门方便进出，侧面有开有一个侧门用于安全通道。在所述的第一集装箱1内部设有楼梯7，通过楼梯7可以从内部进入第二集装箱2，在所述的第二集装箱2内部后端设有空调7，这样可以保证内部温度适中。

所述的第三个集装箱3为一个20英尺的集装箱改制而成。第三集装箱3分为上半箱体4和下半箱体5，所述的上半箱体4通过铰链与下半箱体5连接在一起，在所述的上半箱体4与液压缸6的前端固定在一起，在所述的下半箱体5与液压缸6的下端固定在一起，在所述的液压缸6的作用下，所述的上半箱体3做相对于下半箱体4的打开和关闭动作。

在所述的集装箱内部的配电系统，是外电接入后分配于空调、照明等用电设备上，有开关控制和漏电保护装置。

试用表明，商业组合集装箱结构简单，造型奇特，功能齐全，适用于各种商业展示活动。
