一种多功能弹性运动地板底板的制作方法

本实用新型涉及运动地板领域，具体涉及一种多功能弹性运动地板底板。

背景技术：

现有运动场地材料成分复杂，有刺激性异味，多采用喷涂，胶粘，刷浆，一次施工，拆除困难。有部分拼装地板，材料耐候性差，使用时间短。

在欧洲及北美洲的许多国家滑雪运动已被众多的普通消费者所接受。如今，滑雪已成为冬季最受欢迎的休闲运动之一。在美国，喜爱滑雪运动的人数有千万之众，滑雪器材的年销售额高达10亿美元。

我国目前的滑雪场地一般是户外的天然积雪场，只能在冬季使用，受地理位置制约严重。为解决这一技术问题，人们逐渐开发出一些可以模拟滑雪场雪面物理环境或者优化滑雪场环境的铺设材料，使滑雪不再受限于气候影响。然而现有滑雪场铺设材料滑动性能不好，使滑雪的模拟性也因此下降。

卡丁车运动也是近年来人们非常喜爱的户外运动。卡丁车目前多是室内场地，一般采取地面硬化，长久使用容易开裂且不易维修，一旦投资失败无法移动。上述原因使这些项目在我国没有得到良好的推广。

此外，现有技术中的铺设材料不够环保且造价较贵，不利于向各层次消费者普及；地铺本身具有一定的异味，一定程度危害使用者的健康；在室外场地中，由于地板不具备排水功能，在下雨天不能正常使用。因此，急需一种多功能弹性运动地板底板。

技术实现要素：

本实用新型的目的在于提供一种多功能弹性运动地板底板，克服了上述现有技术之不足，能够根据场地形状大小调整拼接底板单元的数量，并通过卡凸与卡槽的配合实现无缝拼接，产品连接紧密，稳定性好。

本实用新型一种多功能弹性运动地板底板，所述底板包括多个底板单元和多个底板插接件；

所述底板单元上表面设有多个卡槽，用于卡接多功能弹性运动地板支撑架；

所述卡槽一方面可以用于卡接多功能弹性运动地板的支撑座，另一方面便于排水，避免阴雨天气造成场地积水。

所述底板单元下表面中部设有第一插接架，所述第一底板插接件与第一插接架形状匹配，第一底板插接件穿过多个底板单元的第一插接架将多个底板单元纵向连接；另外，第一插接件还用于将多个底板单元固定于地面上，防止使用过程中底板产生位移；

所述底板单元左右两侧分别设有底板卡凸和底板卡槽，用于将多个底板单元横向连接；

由于底板单元可以通过第一插接件和底板卡凸、底板卡槽的纵向和横向连接，因此，整个运动地板底板的大小可以根据需要进行拼接调整，并且当其中一个底板单元出现损耗时，可以直接拆除替换，简单方便，同时延长了整个底板的使用寿命，节约使用成本。

优选的，所述底板卡凸为突出的T形，所述底板卡槽为与底板卡凸匹配的凹槽，底板卡凸和底板卡槽的卡接实现了无缝连接，表观整体性好，为用户提供了更佳的体验效果。

优选的，所述第一插接架的竖截面为O形扁孔，所述第一底板插接件的下表面和左右两侧均与第一插接架的内表面吻合，所述第一底板插接件的上表面向下凹陷，与第一插接架的内表面分离。

第一插接架的竖截面为O形扁孔，该设计使其比圆形穿孔更加稳固，不易移位，保持了场地的平整。另外第一底板插接件的上表面与第一插接架的内表面留有空隙，使第一底板插接件在满足了连接、支撑底板的同时，还使底板具有更多的弹性空间，进一步缓冲上方传来的压力，避免造成人员伤害或器械损耗。

优选的，所述多功能弹性运动地板底板还包括第二插接架和第二底板插接件；两个第二插接架分别位于底板单元下表面的左右两端；

所述第二插接架的竖截面为直角扇形；第二底板插接件穿过多个底板单元的第二插接架将多个底板单元纵向连接。

所述第二插接架为直角扇形，直角扇形相当于三角形，一边呈弧线能够更有效的分散所有作用力，比较其它形状更加稳固，不易移位，保证场地平整。

优选的，所述第二底板插接件为钢丝、铁丝或铜丝。

第一底板插接件和第二底板插接件软硬结合，使底板单元之间连接更加紧密，场地铺设平整、稳固。

优选的，所述底板的材质为合金、塑料、橡胶、木塑或低热膨胀铝基复合材料。

本实用新型的多功能弹性运动地板底板具有如下优点：

1、本实用新型的多功能弹性运动地板底板可以通过左右两侧的底板卡槽、底板卡凸以及底部的第一插接架和第二插接架进行纵向和横向的连接，本实用新型中采用的连接方式连接紧密、牢固，实现了无缝连接，表观整体性好，为用户提供了更佳的体验效果。第一插接件和第二插接件穿过第一插接架和第二插接架，软硬结合使底板单元之间连接更加紧密，场地铺设平整、稳固，第一、第二插接件还用于将多个底板单元固定于地面上，防止使用过程中底板产生位移。

2、本实用新型的多功能弹性运动地板底板纵向和横向连接方便、紧密，可以根据所需铺设底板的运动场地大小和形状进行拼接调整，并且当其中一个底板单元出现损耗时，可以直接拆除替换，简单方便，同时延长了整个底板的使用寿命，节约使用成本。

3、本实用新型底板的第一插接架的竖截面为O形扁孔，该设计使其比圆形穿孔更加稳固，不易移位，保持了场地的平整。另外第一底板插接件的上表面与第一插接架的内表面留有空隙，使第一插接件在满足了连接、支撑底板的同时，还使底板具有更多的弹性空间，进一步缓冲上方传来的压力，避免造成人员伤害或器械损耗。

4、本实用新型底板的第二插接架为直角扇形，直角扇形相当于三角形，一边呈弧线能够更有效的分散所有作用力，比较其它形状更加稳固，不易移位，保证场地平整。

5、本实用新型采用的材料，安全无污染，有利于保护使用者的身体健康，同时可回收利用，有利于环境保护。

附图说明

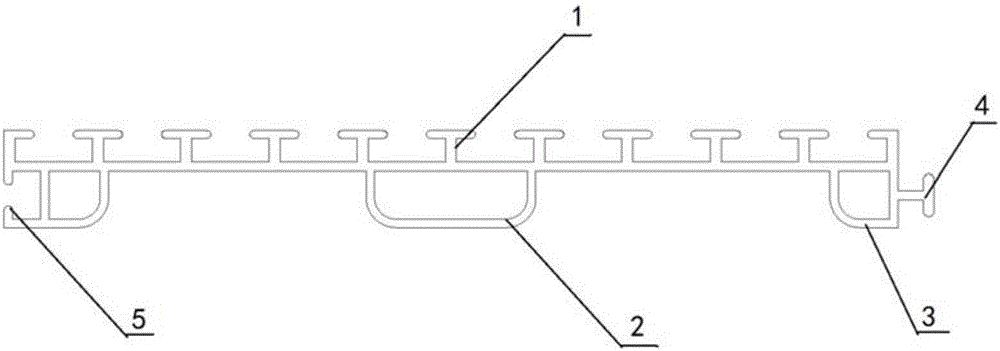

图1为实施例中多功能弹性运动地板底板的主视图；

图2为实施例中多功能弹性运动地板底板的后视图；

图3为实施例中多功能弹性运动地板底板的俯视图；

图4为实施例中多功能弹性运动地板底板的仰视图；

图5为实施例中多功能弹性运动地板底板的左视图；

图6为实施例中多功能弹性运动地板底板的右视图；

图7为实施例中多功能弹性运动地板底板第一插接件的主视放大图；

图8为实施例中多功能弹性运动地板底板第一插接件的后视放大图；

图9为实施例中多功能弹性运动地板底板第一插接件的俯视放大图；

图10为实施例中多功能弹性运动地板底板第一插接件的仰视放大图；

图11为实施例中多功能弹性运动地板底板第一插接件的左视放大图；

图12为实施例中多功能弹性运动地板底板第一插接件的右视放大图；

图13为支撑架卡接于实施例的多功能弹性运动地板底板的示意图；

图14为本实用新型多功能弹性运动地板底板卡凸与底板卡槽连接示意图；

图15为本实用新型多功能弹性运动地板底板中第一插接件的连接示意图。

具体实施方式

以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

实施例

如图1-15所示，本实施例的多功能弹性运动地板底板，包括多个底板单元和多个底板插接件；

底板单元上表面设有多个卡槽1，用于卡接多功能弹性运动地板支撑架；卡槽1一方面可以用于卡接多功能弹性运动地板的支撑座，另一方面便于排水，避免阴雨天气造成场地积水。

底板单元下表面中部设有第一插接架2，第一底板插接件6与第一插接架2形状匹配，第一底板插接件6穿过多个底板单元的第一插接架2将多个底板单元纵向连接；另外，第一插接件6还用于将多个底板单元固定于地面上，防止使用过程中底板产生位移；

底板单元左右两侧分别设有底板卡凸4和底板卡槽5，用于将多个底板单元横向连接；底板卡凸4为突出的T形，底板卡槽5为与底板卡凸4匹配的凹槽，底板卡凸4和底板卡槽5的卡接实现了无缝连接，表观整体性好，为用户提供了更佳的体验效果。由于底板单元可以通过第一插接件6和底板卡凸4、底板卡槽5的纵向和横向连接，因此，整个运动地板底板的大小可以根据需要进行拼接调整，并且当其中一个底板单元出现损耗时，可以直接拆除替换，简单方便，同时延长了整个底板的使用寿命，节约使用成本。

第一插接架2的竖截面为O形扁孔，第一底板插接件6的下表面和左右两侧均与第一插接架2的内表面吻合，第一底板插接件6的上表面向下凹陷，与第一插接架2的内表面分离。第一插接架6的竖截面为O形扁孔的设计，使其比圆形穿孔更加稳固，不易移位，保持了场地的平整。另外第一底板插接件6的上表面与第一插接架2的内表面留有空隙，使第一底板插接件6在满足了连接、支撑底板的同时，还使底板具有更多的弹性空间，进一步缓冲上方传来的压力，避免造成人员伤害或器械损耗。

多功能弹性运动地板底板还包括第二插接架3和第二底板插接件；两个第二插接架3分别位于底板单元下表面的左右两端；第二插接架3的竖截面为直角扇形；第二底板插接件为钢丝、铁丝或铜丝，穿过多个底板单元的第二插接架3将多个底板单元纵向连接。第二插接架3的直角扇形相当于三角形，一边呈弧线能够更有效的分散所有作用力，比较其它形状更加稳固，不易移位，保证场地平整。第一底板插接件6和第二底板插接件软硬结合，使底板单元之间连接更加紧密，场地铺设平整、稳固

如图13所示，本实用新型的多功能弹性运动地板底板通过上表面的卡槽1与支撑架7底部的卡凸进行卡接，当支撑架7某一段损坏时，可以将该段拆除，换以同样的长度的支撑架7卡接于底板相应的位置，替换方便，节约成本。

如图14所示，本实用新型的多功能弹性运动地板的多个底板单元通过左右两侧的底板卡凸4与底板卡槽5横向连接。

如图15所示，本实用新型多功能弹性运动地板底板中第一底板插接件6穿过第一插接架2将多个底板单元纵向连接。

虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
