一种手持式切割机深度控制机构的制作方法

本实用新型涉及建筑设备技术领域，具体为一种手持式切割机深度控制机构。

背景技术：

手持式切割机也称为石材切割机、云石机。可以用来切割石料，瓷砖，木料等，根据不同的切割材质选用相应的锯片。手持式切割机因其使用方便而广受喜爱，但是传统的手持式切割机往往无法对其切割深度进行控制，切割机的切割深度完全由用户凭感觉进行控制，使得切割机切割的深度不统一，更容易造成锯片切割材质后接触到其他材质而影响切割机的切割效果。

技术实现要素：

本实用新型的目的在于提供一种手持式切割机深度控制机构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种手持式切割机深度控制机构，包括切割机本体、锯片防护腔、调控机构和连接机构，所述切割机本体的一侧设有锯片防护腔，所述锯片防护腔的一侧设有连接机构，所述连接机构的一侧设有调控机构；

所述调控机构包括滑动器、滑动槽、支撑杆、锁死螺栓、连接板、卡板和滚轮，所述滑动器的内侧设有滑动槽，所述滑动槽的内侧滑动连接有支撑杆，所述滑动器的顶部螺纹连接有锁死螺栓，所述支撑杆的一端转动连接有滚轮，所述滑动器的底部固定连接有连接板，所述连接板的底部焊接连接卡板；

所述连接机构包括连接槽、卡槽、U形销杆、销槽和固定板，所述固定板的内侧设有连接槽，所述连接槽的底部设有卡槽，所述固定板的中部两侧设有销槽，所述销槽的内侧滑动连接有U形销杆。

优选的，所述U形销杆的一侧设有橡胶套。

优选的，所述支撑杆的一端固定连接有橡胶把。

优选的，所述支撑杆的一侧设有刻度尺。

优选的，所述连接板的中部的两侧设有销槽并与固定板中部两侧的销槽对应。

优选的，所述固定板与锯片防护腔进行焊接连接。

与现有技术相比，本实用新型的有益效果是：一种手持式切割机深度控制机构，通过调控机构对手持式切割机的切割深度进行限定控制，以此统一切割机对材质切割的深度，并且通过连接机构也极大的方便了调控机构的安装和拆卸，需要使用调控机构时，将调控机构卡接入连接槽，并向销槽内插入U形销杆，以此将调控机构与连接机构进行固定连接，拧松锁死螺栓，并握持橡胶把对支撑杆进行移动，观察刻度尺，根据需要对支撑杆进行移动调节，之后拧死锁死螺栓，可进行切割机的切割工作，其中卡槽与卡板可便于将连接板卡入连接槽内，并防止调控机构晃动。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1为本实用新型所述的一种手持式切割机深度控制机构的整体结构示意图；

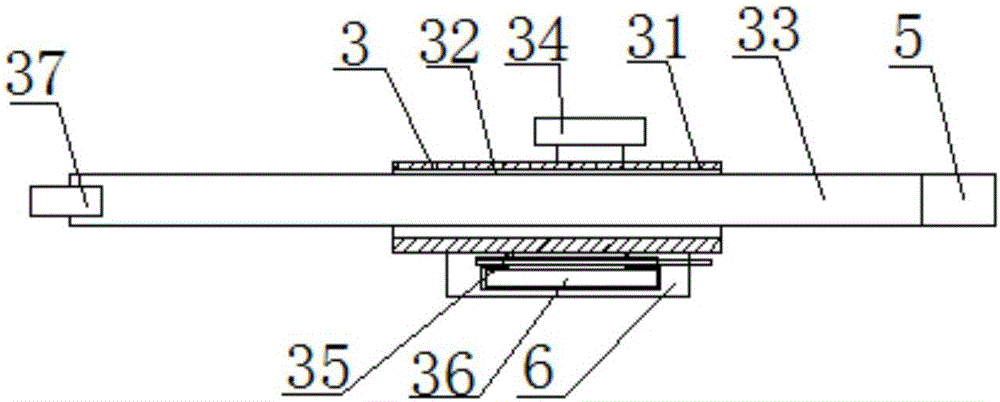

图2为本实用新型所述的一种手持式切割机深度控制机构的调控机构的剖面结构示意图；

图3为本实用新型所述的一种手持式切割机深度控制机构的连接机构的顶部剖面结构示意图；

图4为本实用新型所述的一种手持式切割机深度控制机构的连接机构的侧面剖面结构示意图；

图中：1、切割机本体，2、锯片防护腔，3、调控机构，31、滑动器，32、滑动槽，33、支撑杆，34、锁死螺栓，35、连接板，36、卡板，37、滚轮，4、刻度尺，5、橡胶把，6、连接机构，61、连接槽，62、卡槽，63、U形销杆，64、销槽，65、固定板，7、橡胶套。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

请参阅图1-4，本实用新型提供一种技术方案：一种手持式切割机深度控制机构，所述切割机本体1的一侧设有锯片防护腔2，所述锯片防护腔2的一侧设有连接机构6，所述连接机构6的一侧设有调控机构3；

所述调控机构3包括滑动器31、滑动槽32、支撑杆33、锁死螺栓34、连接板35、卡板36和滚轮37，所述滑动器31的内侧设有滑动槽32，所述滑动槽32的内侧滑动连接有支撑杆33，所述滑动器31的顶部螺纹连接有锁死螺栓34，所述支撑杆33的一端转动连接有滚轮37，所述滑动器31的底部固定连接有连接板35，所述连接板35的底部焊接连接卡板36；

所述连接机构6包括连接槽61、卡槽62、U形销杆63、销槽64和固定板65，所述固定板65的内侧设有连接槽61，所述连接槽61的底部设有卡槽62，所述固定板65的中部两侧设有销槽64，所述销槽64的内侧滑动连接有U形销杆63。

所述U形销杆63的一侧设有橡胶套7，由于U形销杆63的一侧设有橡胶套7，以此便于握持橡胶套7对U形销杆63进行移动。所述支撑杆33的一端固定连接有橡胶把5，由于支撑杆33的一端固定连接有橡胶把5，以此便于对支撑杆33进行移动。所述支撑杆33的一侧设有刻度尺4，由于支撑杆33的一侧设有刻度尺4，可便于了解调控机构3的控制深度。所述连接板35的中部的两侧设有销槽64并与固定板65中部两侧的销槽64对应，由于连接板35的中部的两侧设有销槽64并与固定板65中部两侧的销槽64对应，以此便于通过U形销杆63将连接板35与固定板65进行连接。所述固定板65与锯片防护腔2进行焊接连接，由于固定板65与锯片防护腔2进行焊接连接，以此保证连接机构6与锯片防护腔2连接的牢固性。

需要说明的是，工作时，在需要使用调控机构3时，将调控机构3卡接入连接槽61，并向销槽64内插入U形销杆63，以此将调控机构3与连接机构6进行固定连接，拧松锁死螺栓34，并握持橡胶把5对支撑杆33进行移动，观察刻度尺4，根据需要对支撑杆33进行移动调节，之后拧死锁死螺栓34，可进行切割机的切割工作。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
