一种安全防护栅栏的制作方法

本实用新型涉及一种防护栅栏，具体为一种安全防护栅栏，属于栅栏应用技术领域。

背景技术：

随着人们生活质量的提高，各类生活设施也越来越俱全，防护栅作为一种拦截工具被广泛用于公路、高速公路、公路旁边桥梁两侧的防护带作为护栏网使用，以及其他公共场所的隔离与防护，且带有装饰作用，而传统栅栏(如电梯厅门门洞防护栅栏等)一般在施工现场用钢筋及钢板组合焊接而成，防腐蚀性能差，很少能重复使用，在转弯处安装困难，且焊接处理其牢固效果较差，导致转弯处易折裂，又由于传统栅栏强度差，且无报警提示装置而极易发生安全事故，因此，针对上述问题提出一种安全防护栅栏。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种安全防护栅栏。

本实用新型通过以下技术方案来实现上述目的，一种安全防护栅栏，包括栅栏立柱以及连接在所述栅栏立柱一端的栅栏连接件，所述栅栏立柱与所述栅栏连接件连接处设置角块；所述栅栏立柱外侧安装合页铰链，且所述合页铰链内部分别设置合页固定螺栓和T型连接螺栓；所述栅栏立柱一侧设置安装立柱，且所述安装立柱侧面设置螺栓安装过孔；所述螺栓安装过孔内部设置膨胀螺栓；所述底部位置栅栏连接件底端设置护脚板；所述栅栏立柱中间设置锁片，且所述锁片一侧设置挂锁；所述栅栏立柱顶端安装红外线报警装置。

优选的，所述合页铰链一侧通过所述合页固定螺栓固定在所述安装立柱侧壁上，且所述合页铰链另一侧通过所述T型连接螺栓固定在所述栅栏立柱侧壁上。

优选的，所述栅栏立柱中间垂直设置有若干个均匀分布的所述栅栏连接件，且所述栅栏连接件之间平行设置。

优选的，所述栅栏连接件与所述栅栏立柱之间通过所述角块连接。

优选的，所述护脚板的宽度为100mm。

优选的，所述栅栏立柱的高度为1200mm

本实用新型的有益效果是：该种安全防护栅栏各构件之间采用螺栓组合连接，拆装方便快捷，将传统的大面积栅栏化为由多个较小面积拼接而成的栅栏，使其支撑点增加，稳定性更高，所选材料为工业铝型材，强度高，防腐蚀性能好，可重复多次使用，虽然单次成本较高，但是多次使用分摊成本较低，采用合页铰链连接，易于变换角度，加装红外报警装置后可自动检测靠近人员及动物，并发出报警声音进行警报，可有效避免安全事故发生，有良好的经济效益和社会效益，适合推广使用。

附图说明

图1为本实用新型整体结构示意图；

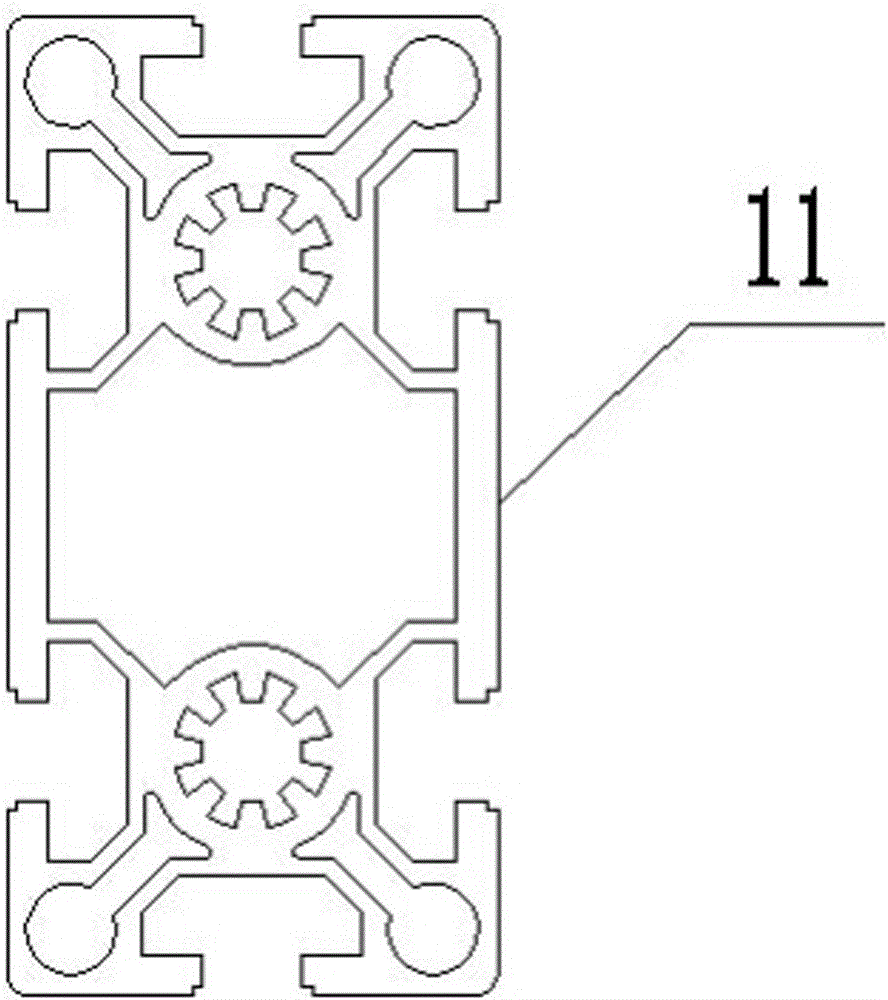

图2为本实用新型护脚板截面示意图；

图3为本实用新型角块三视图；

图4为本实用新型栅栏连接件截面示意图；

图5为本实用新型锁片结构示意图。

图中：1、栅栏立柱，2、栅栏连接件，3、角块，4、红外线报警装置，5、膨胀螺栓，6、螺栓安装过孔，7、合页固定螺栓，8、T型连接螺栓，9、锁片，10、挂锁，11、护脚板，12、安装立柱，13、合页铰链。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5所示，一种安全防护栅栏，包括栅栏立柱1以及连接在所述栅栏立柱1一端的栅栏连接件2，所述栅栏立柱1与所述栅栏连接件2连接处设置角块3；所述栅栏立柱1外侧安装合页铰链13，且所述合页铰链13内部分别设置合页固定螺栓7和T型连接螺栓8；所述栅栏立柱1一侧设置安装立柱12，且所述安装立柱12侧面设置螺栓安装过孔6；所述螺栓安装过孔6内部设置膨胀螺栓5；所述底部位置栅栏连接件2底端设置护脚板11；所述栅栏立柱1中间设置锁片9，且所述锁片9一侧设置挂锁10；所述栅栏立柱1顶端安装红外线报警装置4。

作为本实用新型的一种技术优化方案，所述合页铰链13一侧通过所述合页固定螺栓7固定在所述安装立柱12侧壁上，且所述合页铰链13另一侧通过所述T型连接螺栓8固定在所述栅栏立柱1侧壁上，更加稳固。

作为本实用新型的一种技术优化方案，所述栅栏立柱1中间垂直设置有若干个均匀分布的所述栅栏连接件2，且所述栅栏连接件2之间平行设置，整体使用寿命久。

作为本实用新型的一种技术优化方案，所述栅栏连接件2与所述栅栏立柱1之间通过所述角块3连接。

作为本实用新型的一种技术优化方案，所述护脚板11的宽度为100mm，使其连接处受力均匀。

作为本实用新型的一种技术优化方案，所述栅栏立柱1的高度为1200mm，使行人、动物等不易跨越。

本实用新型在使用时，根据之前量定的使用场地尺寸进行设置栅栏尺寸，并且注意转弯处距离，而安装好合页铰链13位置，避免合页铰链13超过或短于转弯处，安装时，栅栏立柱1与地面之间需要固定，且采用螺栓固定，方便拆卸更换，以及二次利用，安装完毕后，可在栅栏表面喷漆，整体的喷塑方面应注意喷塑的均匀程度，以此达到双重保护，使栅栏耐腐蚀性更好，且不易上锈，加装红外线报警装置4后可自动检测靠近人员及动物，并发出报警声音进行抱紧，可有效避免安全事故发生。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
