一种光伏发电滑动式维护平台的制作方法

本实用新型属于光伏发电领域，具体涉及一种光伏发电滑动式维护平台。

背景技术：

在光伏发电过程中，目前大型水面及地形复杂、地面检修困难的大跨度区域利用钢索结构发电技术越来越多，但光伏板的维护检修有困难。而且现有技术中，维护检修需运用大型设备而且不能跟随光伏生产系统移动，为光伏生产系统单体设备的维护和保养过程带来了一定的难度。因此，如何降低光伏生产系统单体设备的维护和保养难度，成为本技术领域人员亟待解决的技术问题。

技术实现要素：

本实用新型为解决现存问题提供了一种光伏发电滑动式维护平台，利用钢索与滑轮形成索道，检修人员通过索道检修光伏板，解决了钢支架光伏板检修的难题。

本实用新型是通过以下技术方案来实现的：

一种光伏发电滑动式维护平台，包括：钢支架、光伏板和索道，其中：所述的钢支架包括钢梁和钢柱，所述的钢柱为多个并列排列，所述的钢柱底端固定于地面，所述的钢梁固定连接两钢柱顶端；所述的光伏板固定设置于钢支架的钢梁上部；所述的索道包括钢索、滑轮和木板，所述的钢索为平行的两条，钢索两端分别固定于钢支架的钢梁或光伏板边缘的固定点上，钢索上各设有两个滑轮，滑轮底部各固定一条铁链，所述的铁链底端通过螺栓与木板的四角固定连接；所述的索道的钢索平行位于光伏板底部。

所述的平行的两条钢索上滑轮之间的距离相同。

所述的四条铁链的长度一致。

所述的铁链的长度是木板长度的2倍。

本实用新型用钢支架两则钢梁及两侧有牢靠的固定点在光板下方做通长钢索，钢索上放四个滑轮，再利用四根悬挂铁链和滑轮连接，悬挂铁链四角通过螺栓连接一块木板组成索道，检修人员通过索道维护和保养光伏板，解决了光伏板维护和保养的难题。

本实用新型的有益效果为：本实用新型利用钢索、滑轮和木板形成索道，检修人员通过索道检修光伏板，解决了钢支架光伏板检修的难题；制作简单，使用方便，合理利用资源，节约成本，适合广泛推广应用。

附图说明

图1为本实用新型的整体主视图；

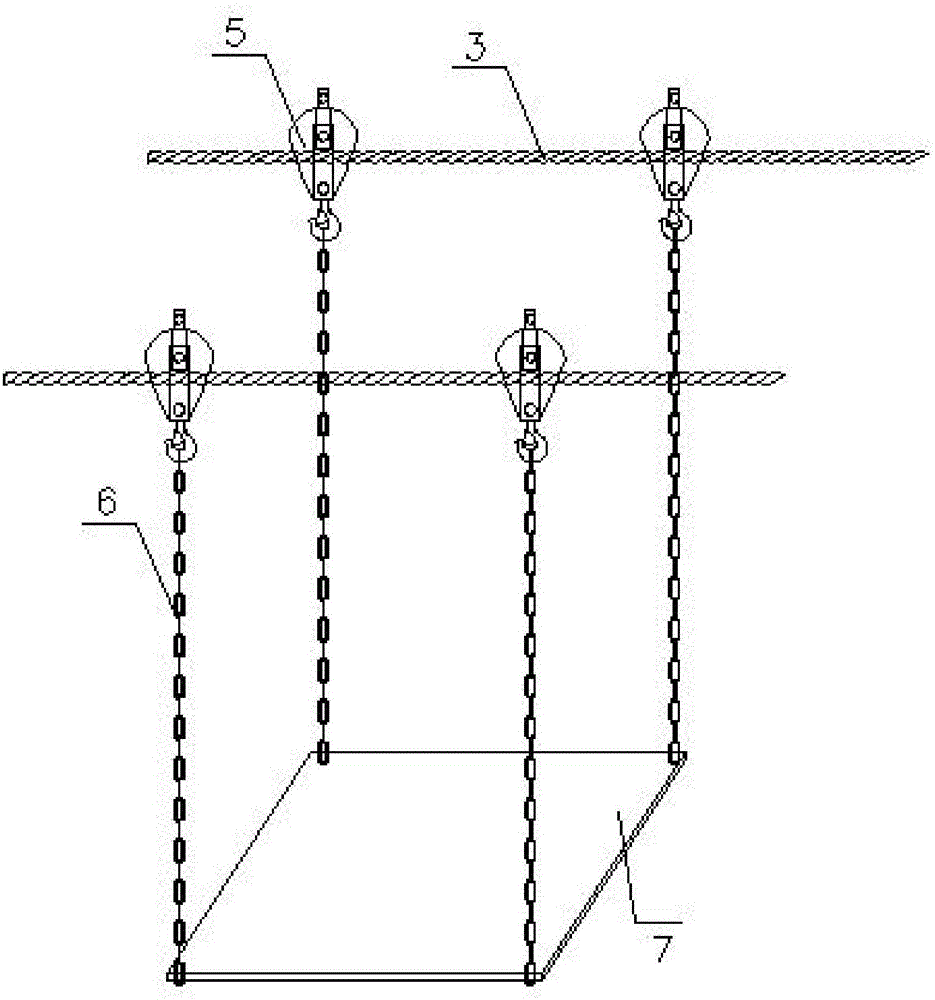

图2为本实用新型索道的立体图；

其中：1为钢梁，2为光伏板，3为钢索，4为钢柱，5为滑轮，6为铁链，7为木板。

具体实施方式

结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

实施例

一种光伏发电滑动式维护平台，包括：钢支架、光伏板2和索道，其中：所述的钢支架包括钢梁1和钢柱4，所述的钢柱4为8个并列排列，所述的钢柱4底端固定于地面，所述的钢梁1固定连接两钢柱4顶端；所述的光伏板2固定设置于钢支架的钢梁1上部；所述的索道包括钢索3、滑轮5和木板7，所述的钢索3为平行的两条，钢索3两端分别固定于钢支架的钢梁1上，钢索3上各设有两个滑轮5，滑轮5底部各固定一条铁链6，所述的铁链6底端通过螺栓与木板7的四角固定连接；所述的索道的钢索3平行位于光伏板2底部。

所述的平行的两条钢索3上滑轮5之间的距离相同。

所述的四条铁链6的长度一致。

所述的铁链6的长度是木板7长度的2倍。

以上所述仅供理解本实用新型之用，并非是对本实用新型所描述的技术方案的限制。本行业的技术人员在权利要求所述的技术方案的基础上，还可以做出多种变化或变形，所有等同的变化或变形都应涵盖在本实用新型的权利要求保护范围之内。
