一种可靠性高的植物景观成型用立柱机构的制作方法

本实用新型涉及植物景观成型立柱技术领域，具体地说是一种可靠性高的植物景观成型用立柱机构。

背景技术：

植物景观是用来打造生态环境的重要组成部分，现有技术中往往通过经验丰富的园艺师手动操作进行塑形。但是要想在工厂内大范围的采用植物景观，园艺师的编制效率远远达不到使用要求。所以，一些园艺师采用模具搭建的方式，进行编制，其效率得到很大的提升。但是，模具由于强度不够，往往产生塔架的方式。因此，因此需要提供一种装置来解决现有技术中的不足。

技术实现要素：

本实用新型的目的在于提供一种可靠性高的植物景观成型用立柱机构以解决植物景观成型支架塔架的技术问题，使植物景观成型支架得到可靠固定，以实现打造生态工厂的目的。

本实用新型解决其技术问题所采取的技术方案是：一种可靠性高的植物景观成型用立柱机构，所述的立柱机构位于支架体内，所述的立柱机构包括立柱，立柱上部设有支撑架，下部安装承载脚柱；所述的支撑架可拆分，包括支撑套环和支撑杆，所述的支撑套环固定在立柱外侧，支撑套环的外侧表面上设有槽孔；槽孔为自上而下的斜孔，所述的支撑杆下端插在斜孔内，所述的斜孔底端封闭。

所述斜孔的内表面设有弹性卡圈，斜孔内弹性卡圈的直径小于支撑杆下端的直径。

所述的支撑杆上端设有扁平体，扁平体与支撑杆铰链连接，所述的扁平体设有支撑连接孔；所述的支撑干包括长支撑杆和短支撑杆。

所述的支撑架为倒置的伞架结构。

所述的支撑架包括多组，所述支撑套环包括多组，多组所述的支撑套环之上而下的固定在立柱的外侧面。

所述的承载脚柱采用三角支架，承载脚柱的上端通过螺栓与立柱底部固定连接。

本实用新型的有益效果是：本实用新型使植物景观成型支架得到了牢固固定，有利于植物景观成型支架的大范围推广，满足打造生态工厂对植物景观造型的效率和数量要求。

附图说明

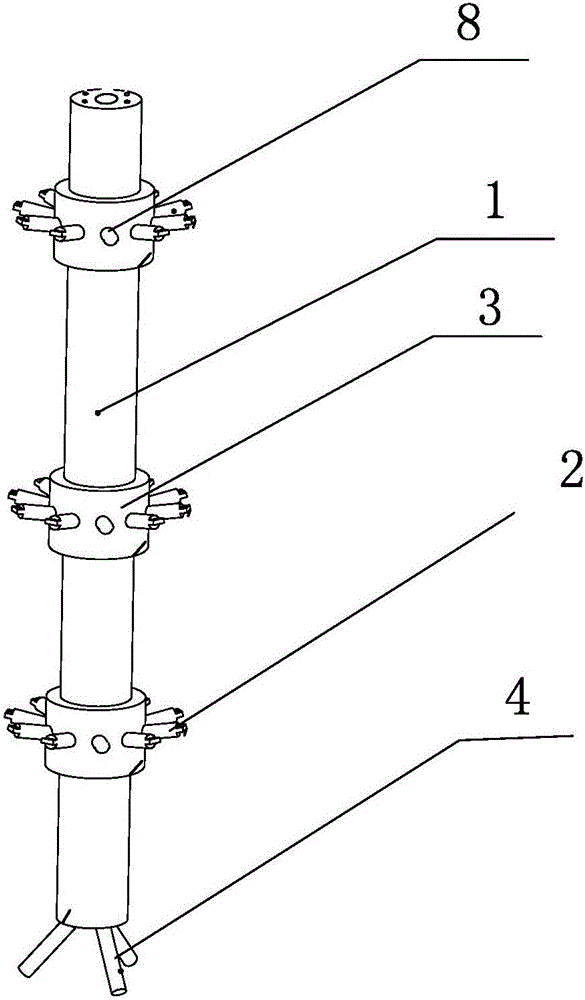

图1是本实用新型立柱结构整体装配图；

图2是本实用新型支撑套环的结构图；

图3是本实用新型支撑套环上斜孔的剖视图；

图4本实用新型支撑杆的结构图；

图5是立柱的仰视图；

图中：1.立柱；2.支撑杆；3.支撑套环；4.脚柱；5.斜孔；6.弹性卡圈；7.支撑连接孔；8.支撑套环螺栓孔；9.承载脚柱连接孔；10.扁平体。

具体实施方式

如图1至5所示，一种可靠性高的植物景观成型用立柱1机构，立柱1机构包括支撑架、立柱1以及承载脚柱4；

支撑架结构对植物景观成型支架起支撑作用，所述的支撑架为倒置的伞架结构，这样的结构可以满足支撑架的上端较大范围的对植物景观成型用支架大范围的进行支撑。所述的支撑架包括支撑杆2和支撑套环3，支撑杆2的外端为扁平体10，扁平体10与支撑杆2的上端铰链，扁平体10设有支撑连 接孔7，支撑连接孔7通过铁丝分别与植物景观成型支架连接。

立柱1上设有支撑套环螺栓孔8，所述的支撑套环3套装在立柱1上，并通过螺栓进行固定连接。支撑套环3的周围设有自上而下的斜孔5，支撑杆2的下端插入斜孔5中，斜孔5对支撑杆2起到固定作用；斜孔5的内表面设有橡胶弹性卡圈6，橡胶弹性卡圈6的直径小于支撑杆2下端的直径，这样支撑杆2即可以牢固的固定斜孔5中，同时也可以和斜孔5方便拆装。

所述支撑套环3包括多组，多组所述的支撑套环3之上而下的固定在立柱1的外侧面；所述的支撑架包括多组，多组所述的支撑架安装在所述的支撑套环3。立柱1上的多组支撑架和支撑套环3可以，在上、中、下部位分别对植物成型支架进行固定，增强了固定的可靠性。

所述的承载脚柱4采用三角支架，三角支架具有较高的稳定性；立柱1的下端设有承载脚柱连接孔9，所述承载脚柱4的上端通过螺栓与立柱1底部承载脚柱连接孔9固定连接。

除说明书所述的技术特征外，均为本专业技术人员的已知技术。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，在本实用新型技术方案的基础上，本领域技术人员不需要付出创造性的劳动即可做出的各种修改或变形仍在本实用新型的保护范围内。
