一种玄武岩纤维添加装置的制作方法

本实用新型涉及一种玄武岩纤维添加装置。

背景技术：

玄武岩纤维是一种新的混凝土增强材料，由纯天然的火山岩(含玄武岩)矿石经高温熔融、拉丝而成，是典型的硅酸盐纤维,具有性价比高、抗拉强度高、耐腐蚀、耐高温、抗裂性能好等优点，是其它纤维材料的良好替代品。玄武岩纤维成品在自然状态下呈小团状，在加入到混凝土中后不能均匀的分散到混凝土中，因此做出来的混凝土结构物其力学性能不能够得到保证。

技术实现要素：

为解决现有技术存在的问题，本实用新型提供了一种玄武岩纤维添加装置。在生产掺加玄武岩纤维混凝土时，玄武岩纤维可以分散并均匀的混于混凝土中的装置。

本实用新型的采用以下技术方案：

一种玄武岩纤维的添加装置，包括传送带、漏斗式储料仓和加热鼓风装置；所述的漏斗式储料仓安装在支撑架上，所述漏斗式储料仓上部设置有进料口，进料口与传送带连接，漏斗式储料仓下部出口连接鼓风加热通道，所述的加热鼓风装置位于鼓风加热通道一侧，加热鼓风装置的吹风口与鼓风加热通道连通；鼓风加热通道另一侧设置有用于排出玄武岩纤维的喇叭形出料口。

所述的加热鼓风装置包括加热网、鼓风轮及控制系统，控制系统分别与加热网和鼓风轮电连接。

所述的加热鼓风装置上设置有温度调节按钮和风速调节按钮。

所述的传送带倾斜设置，进料口处的传送带一端位置最高。

所述的加热鼓风装置的出风方向与漏斗式储料仓下部出口方向垂直。

所述的支撑架是由两个高低不同的支架组成的L型结构，鼓风加热通道设置在高的支架上，加热鼓风装置设置在低的支架上。

本实用新型玄武岩纤维添加装置与现有的技术相比，具有以下优点：

本实用新型实施例的玄武岩纤维的添加装置，只需将玄武岩纤维料放置于传送带，传送带将其运进料仓，玄武岩纤维依靠自重滑入漏斗下部的通道，在此通道内经过加热和吹散，在风力的作用下通过出料口进入搅拌机。该添加装置简单且实用，操作方便，节省人力，打散效果良好。

进一步，加热鼓风装置可单独鼓风，可单独加热，可加热鼓风同时进行。加热操作系统可调节温度；鼓风操作系统可调节风速。

【附图说明】

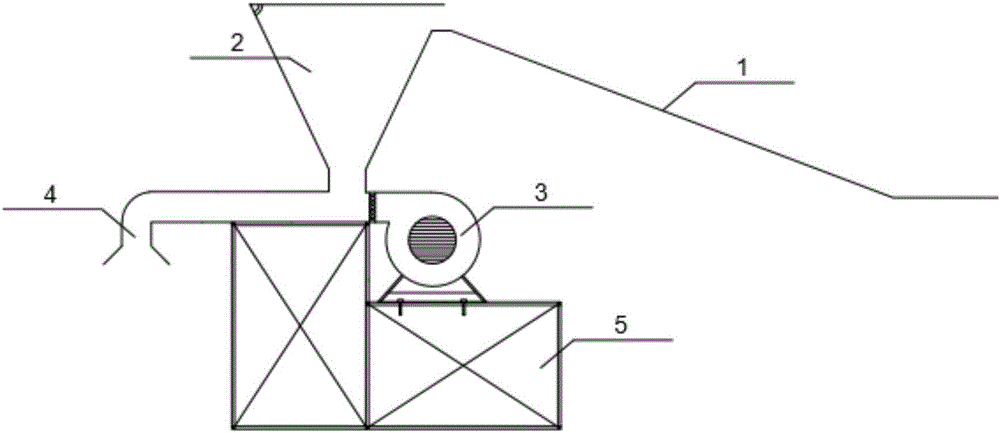

图1是本实用新型玄武岩纤维添加装置的结构示意图。

图2是本实用新型玄武岩纤维添加装置中的鼓风加热装置示意图。

附图标记：1-传送带，2-漏斗式储料仓，3-加热鼓风装置，4-喇叭形出料口，5-支撑架。

【具体实施方式】

下面结合附图，对本实用新型的具体实施方式进行详细阐述，但本实用新型不限于该实施例。为了使公众对本实用新型有彻底的了解，在以下本实用新型优选施例中详细说明具体的细节。

如图1所示，本实用新型玄武岩纤维添加装置，包括与支撑架5固定连接的漏斗形储料仓2，所述储料仓上部有一进料口，进料口接一传送带1，用于添加玄武岩纤维，所述漏斗形储料仓2的下部有一出口，团状玄武岩纤维在此出口进入到通道，在通道内经过加热鼓风装置3进行加热吹散，并且在风的作用下通过喇叭形出料口4进入到搅拌机中。

如图2所示，加热鼓风装置3，包括加热网，和鼓风轮其控制系统分离式，即：可单独鼓风，可单独加热，可加热鼓风同时进行。加热操作系统，其系统可调节温度；鼓风操作系统可调节风速。

所述的加热鼓风装置3上设置有温度调节按钮和风速调节按钮。

传送带1倾斜设置，进料口处的传送带1一端位置最高。加热鼓风装置3的出风方向与漏斗式储料仓2下部出口方向垂直。

支撑架5是由两个高低不同的支架组成的L型结构，鼓风加热通道设置在高的支架上，加热鼓风装置3设置在低的支架上。

工作过程为：本实用新型实施例的玄武岩纤维的添加装置，将玄武岩纤维放置于传送带1，通过传送带1运至漏斗形储料仓2，玄武岩纤维靠自重滑入料仓下部通道，在通道内经过加热鼓风装置3进行加热吹散后通过出料口均匀加入搅拌机内。该装置结构简单，造价低廉，节省人工且效果佳。本实用新型玄武岩纤维添加装置，简单易于操作，可通过传送带1运料的多少控制玄武岩纤维的添加速率，较人工添加方式效率高。

虽然本实用新型所揭露的实施方式如上，但所述的内容只是为了便于理解本实用新型而采用的实施方式,并非用以限定本实用新型。任何本实用新型所属技术领域内的技术人员，在不脱离本实用新型所揭露的精神和范围的前提下,可以在实施的形式上及细节上作任何的修改与变化，但本实用新型的专利保护范围，仍须以所附的权利要求书所界定的范围为准。
