一种交通道路石灰粉煤灰土底基层生产用混料装置的制作方法

本发明涉及一种生产用混料装置，尤其涉及一种交通道路石灰粉煤灰土底基层生产用混料装置。

背景技术：

石灰粉煤灰稳定土是将石灰、粉煤灰与其他掺入材料（土、集料）按适当比例、最佳含水量、合理工艺（拌合、压实及养护）制成的混合料，简称二灰稳定土，常见于道路结构的基层、底基层。

现有的交通道路底基层通常是使用石灰粉煤灰土作为底基层，石灰粉煤灰土是主要由石灰、粉煤灰、土按一定比例混合而成，现在都是只能分开加入，不能同时进行加入，导致混合不彻底，混合时间较长，工作效率较低。

因此亟需研发一种能够同时均匀加入三种原料的交通道路石灰粉煤灰土底基层生产用混料装置，来解决现有技术中原料分开加入，混合效率低的缺点。

技术实现要素：

（1）要解决的技术问题

本发明为了克服现有技术中原料分开加入，混合效率低的缺点，本发明要解决的技术问题是提供一种能够同时均匀加入三种原料的交通道路石灰粉煤灰土底基层生产用混料装置。

（2）技术方案

为了解决上述技术问题，本发明提供了这样一种交通道路石灰粉煤灰土底基层生产用混料装置，包括有混合箱、第一轴承座、第一转杆、搅拌杆、第一挡板、固定机构、驱动机构和进料斗，混合箱的下部左右两侧均安装有第一轴承座，第一轴承座上连接有第一转杆，第一转杆上均匀连接有搅拌杆，混合箱的左侧底部转动式连接有第一挡板，混合箱的右侧底部连接有固定机构，混合箱外右侧连接有驱动机构，混合箱的顶部均匀连接有进料斗，进料斗的底部与混合箱的顶部均匀开有第一通孔，混合箱的底部开有第二通孔。

优选地，驱动机构包括有安装框、支杆、摆动杆、第一电机、转轮、第二转杆、滑轴、弧形齿条、第二轴承座和第一齿轮，混合箱外右侧连接有安装框，安装框的底部中间连接有支杆，支杆的下侧转动式连接有摆动杆，摆动杆的上部开有滑槽，支杆的上侧安装有第一电机，第一电机的输出轴上连接有转轮，转轮上连接有第二转杆，第二转杆的另一端连接有滑轴，滑轴位于滑槽内，滑轴与滑槽配合，摆动杆的顶部连接有弧形齿条，安装框的左壁上安装有第二轴承座，第一转杆穿过第二轴承座，第一转杆的右端连接有第一齿轮，第一齿轮与弧形齿条啮合。

优选地，固定机构包括有固定板、第三轴承座、第三转杆和第一档杆，混合箱外右侧下部连接有固定板，固定板的左部上下两侧均安装有第三轴承座，第三轴承座上连接有第三转杆，第三转杆穿过下侧的第三轴承座，第三转杆的左侧上部连接有第一档杆，第一档杆的顶部左侧与第一挡板的底部右侧接触。

优选地，还包括有第四轴承座、第四转杆、第五轴承座和第二齿轮，混合箱的中部左右两侧均安装有第四轴承座，第四轴承座上连接有第四转杆，第四转杆上均匀连接有搅拌杆，安装框的左壁上部连接有第五轴承座，第五轴承座位于第二轴承座的上侧，第四转杆穿过第五轴承座，第四转杆的右端连接有第二齿轮，第二齿轮与第一齿轮啮合。

优选地，还包括有滑轨、滑块、导向轮、钢丝绳、弹簧、绕线轮和第二挡板，混合箱的上部左右两侧连接有滑轨，滑轨上均滑动式连接有滑块，滑轨与滑块配合，滑轨的上下两侧与混合箱内左右两壁上部均连接有导向轮，滑块的顶部均连接有钢丝绳，钢丝绳均绕过导向轮，第四转杆的左右两侧连接有绕线轮，钢丝绳的另一端缠绕在绕线轮上，左右两侧的滑块之间连接有第二挡板，第二挡板的左右两侧下部与混合箱内左右两壁上部之间均连接有弹簧。

优选地，还包括有固定杆和插杆，第三转杆的上部开有第三通孔，固定板的前壁上部左侧连接有固定杆，固定杆的中间开有第四通孔，固定杆上设有插杆，插杆穿过第四通孔和第三通孔。

优选地，还包括有升降杆和第二档杆，第二挡板的上均匀连接有升降杆，进料斗内右壁中部均连接有第二档杆，升降杆与第二档杆接触。

优选地，混合箱的材质为不锈钢。

优选地，安装框的材质为q235钢。

优选地，第一电机为伺服电机。

工作原理：当需要混合调制石灰粉煤灰土时，工作人员通过将三种原料从三个进料斗同时通入，通过驱动机构带动第一转杆来回转动，第一转杆带动搅拌杆来回搅动，对原料进行搅动混合，直至混合均匀，再通过固定机构打开第一挡板，将调制好的石灰粉煤灰土取出即可。

因为驱动机构包括有安装框、支杆、摆动杆、第一电机、转轮、第二转杆、滑轴、弧形齿条、第二轴承座和第一齿轮，混合箱外右侧连接有安装框，安装框的底部中间连接有支杆，支杆的下侧转动式连接有摆动杆，摆动杆的上部开有滑槽，支杆的上侧安装有第一电机，第一电机的输出轴上连接有转轮，转轮上连接有第二转杆，第二转杆的另一端连接有滑轴，滑轴位于滑槽内，滑轴与滑槽配合，摆动杆的顶部连接有弧形齿条，安装框的左壁上安装有第二轴承座，第一转杆穿过第二轴承座，第一转杆的右端连接有第一齿轮，第一齿轮与弧形齿条啮合，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机，第一电机带动转轮逆时针转动，转轮带动第二转杆绕着转轮逆时针转动，第二转杆带动滑轴绕着转轮逆时针转动，滑轴带动摆动杆进行左右摆动，摆动杆带动弧形齿条左右摆动，弧形齿条带动第一齿轮来回转动，第一齿轮带动第一转杆来回转动，第一转杆带动搅拌杆来回搅动，对原料进行搅动混合，直至混合均匀，再通过固定机构打开第一挡板，将调制好的石灰粉煤灰土取出即可，这样来回搅动可以高效率的对原料进行混合搅拌，能使原料混合的更彻底。

因为固定机构包括有固定板、第三轴承座、第三转杆和第一档杆，混合箱外右侧下部连接有固定板，固定板的左部上下两侧均安装有第三轴承座，第三轴承座上连接有第三转杆，第三转杆穿过下侧的第三轴承座，第三转杆的左侧上部连接有第一档杆，第一档杆的顶部左侧与第一挡板的底部右侧接触，当需要将调制好的石灰粉煤灰土取出时，工作人员通过顺时针转动第三转杆，第三转杆带动第一档杆移动，将第一档杆移动到不与第一挡板接触时，第一挡板就能向下打开，然后取出调制好的石灰粉煤灰土，再推动第一挡板复位，逆时针转动第三转杆，使第一档杆的顶部左侧与第一挡板的底部右侧接触即可，就可以挡住第一挡板，这样就能很方便的取出调制好的石灰粉煤灰土，提高了装置的实用性。

因为还包括有第四轴承座、第四转杆、第五轴承座和第二齿轮，混合箱的中部左右两侧均安装有第四轴承座，第四轴承座上连接有第四转杆，第四转杆上均匀连接有搅拌杆，安装框的左壁上部连接有第五轴承座，第五轴承座位于第二轴承座的上侧，第四转杆穿过第五轴承座，第四转杆的右端连接有第二齿轮，第二齿轮与第一齿轮啮合，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机，第一电机带动转轮逆时针转动，转轮带动第二转杆绕着转轮逆时针转动，第二转杆带动滑轴绕着转轮逆时针转动，滑轴带动摆动杆进行左右摆动，摆动杆带动弧形齿条左右摆动，弧形齿条带动第一齿轮来回转动，第一齿轮带动第一转杆来回转动，第一转杆带动搅拌杆来回搅动，第一齿轮带动第二齿轮来回转动，第一齿轮与第二齿轮转动方向相反，第二齿轮带动第四转杆来回转动，第四转杆带动搅拌杆来回搅动，这样就能同时使第一转杆与第四转杆方向相反的进行转动，使上下两侧的搅拌杆搅动的方向相反，造成乱流，提高了搅拌效率，加强了搅拌效果，使混合更均匀并且更快。

因为还包括有滑轨、滑块、导向轮、钢丝绳、弹簧、绕线轮和第二挡板，混合箱的上部左右两侧连接有滑轨，滑轨上均滑动式连接有滑块，滑轨与滑块配合，滑轨的上下两侧与混合箱内左右两壁上部均连接有导向轮，滑块的顶部均连接有钢丝绳，钢丝绳均绕过导向轮，第四转杆的左右两侧连接有绕线轮，钢丝绳的另一端缠绕在绕线轮上，左右两侧的滑块之间连接有第二挡板，第二挡板的左右两侧下部与混合箱内左右两壁上部之间均连接有弹簧，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机，第一电机带动第四转杆来回转动，第四转杆带动绕线轮来回转动，绕线轮收拉钢丝绳，松动钢丝绳时，钢丝绳不再牵动滑块，弹簧带动第二挡板向下运动，拉动钢丝绳时，钢丝绳带动滑块向上运动，滑块带动第二挡板向上运动，这样就能不断的使第二挡板进行上下运动，第二挡板向下时，原料进入，第二挡板向上时，第二挡板挡住通孔，这样就能间歇性的通入原料，使混合更彻底，提高了混合质量。

因为还包括有固定杆和插杆，第三转杆的上部开有第三通孔，固定板的前壁上部左侧连接有固定杆，固定杆的中间开有第四通孔，固定杆上设有插杆，插杆穿过第四通孔和第三通孔，当需要将调制好的石灰粉煤灰土取出时，工作人员通过拔出插杆，再顺时针转动第三转杆，第三转杆带动第一档杆移动，将第一档杆移动到不与第一挡板接触时，第一挡板就能向下打开，然后取出调制好的石灰粉煤灰土，再推动第一挡板复位，逆时针转动第三转杆，使第一档杆的顶部左侧与第一挡板的底部右侧接触，然后将插杆插入通孔固定即可，这样就能有效的防止因为外力碰开第三转杆，让第一挡板落下，提高了装置的实用性。

因为还包括有升降杆和第二档杆，第二挡板的上均匀连接有升降杆，进料斗内右壁中部均连接有第二档杆，升降杆与第二档杆接触，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机，第一电机带动第四转杆来回转动，第四转杆带动绕线轮来回转动，绕线轮收拉钢丝绳，松动钢丝绳时，钢丝绳不再牵动滑块，弹簧带动第二挡板向下运动，拉动钢丝绳时，钢丝绳带动滑块向上运动，滑块带动第二挡板向上运动，这样就能不断的使第二挡板进行上下运动，第二挡板带动升降杆不断的上下运动，升降杆向上可以敲击第二档杆，这样就能可以有效的疏通进料斗，并敲击进料斗上的第二档杆，震动进料斗，使卡在进料斗上的原料滑落，防止进料斗堵塞同时清理卡在进料斗上的原料，方便了装置的使用，并提高了装置的实用性。

因为混合箱的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

因为安装框的材质为q235钢，q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为第一电机为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

（3）有益效果

本发明首先设有驱动机构，来实现通过驱动机构带动第一转杆来回转动，第一转杆带动搅拌杆来回搅动来对原料进行搅拌混合，达到了高效的对原料进行搅拌混合的效果，并且设置有固定机构，能够有效的固定第一挡板，并且设置有第四转杆和第二齿轮，能够转动第四转杆带动上侧的搅拌杆搅动，并且设置有滑轨、滑块和第二挡板，能够上下移动第二挡板，并且设置有固定杆和插杆，能够有效固定第二挡板，并且设置有升降杆和第二档杆，能够疏通敲打进料斗。

附图说明

图1为本发明的第一种主视结构示意图。

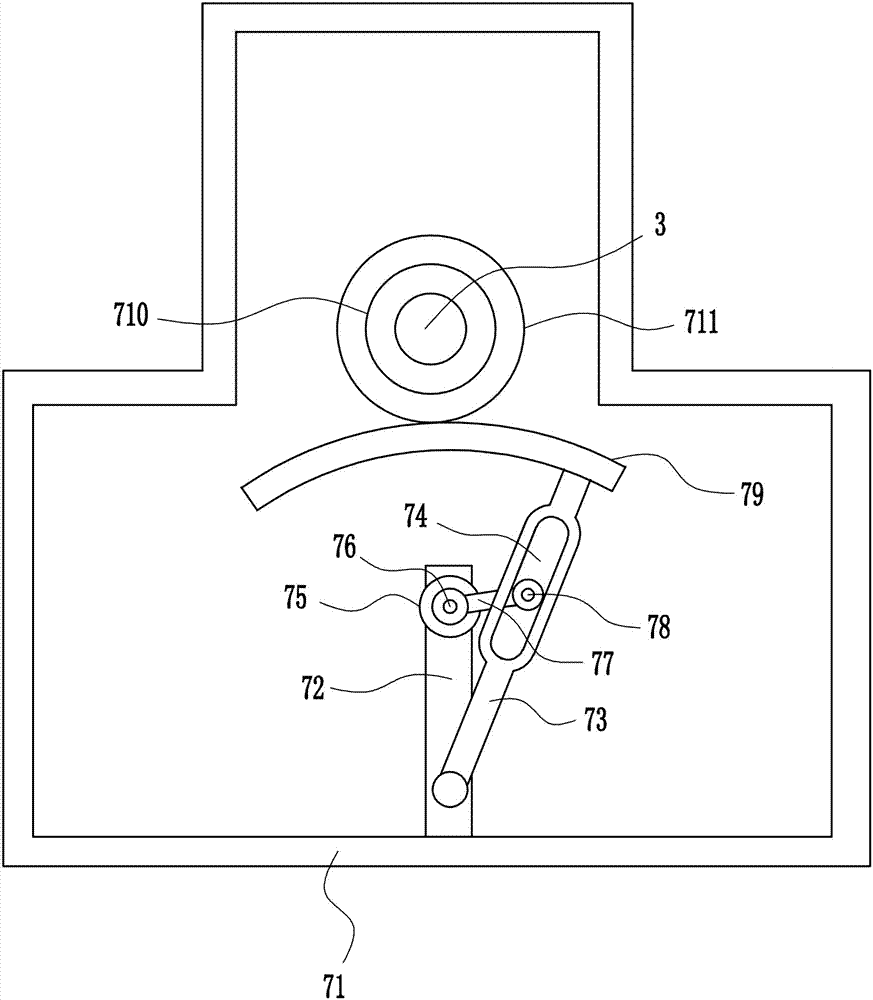

图2为本发明驱动机构的第一种右视结构示意图。

图3为本发明固定机构的第一种主视结构示意图。

图4为本发明的第二种主视结构示意图。

图5为本发明驱动机构的第二种右视结构示意图。

图6为本发明的第三种主视结构示意图。

图7为本发明固定机构的第二种主视结构示意图。

图8为本发明的第四种主视结构示意图。

附图中的标记为：1-混合箱，2-第一轴承座，3-第一转杆，4-搅拌杆，5-第一挡板，6-固定机构，7-驱动机构，8-进料斗，9-第一通孔，10-第二通孔，71-安装框，72-支杆，73-摆动杆，74-滑槽，75-第一电机，76-转轮，77-第二转杆，78-滑轴，79-弧形齿条，710-第二轴承座，711-第一齿轮，61-固定板，62-第三轴承座，63-第三转杆，64-第一档杆，11-第四轴承座，12-第四转杆，13-第五轴承座，14-第二齿轮，15-滑轨，16-滑块，17-导向轮，18-钢丝绳，19-弹簧，20-绕线轮，21-第二挡板，22-第三通孔，23-第四通孔，24-固定杆，25-插杆，26-升降杆，27-第二档杆。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种交通道路石灰粉煤灰土底基层生产用混料装置，如图1-8所示，包括有混合箱1、第一轴承座2、第一转杆3、搅拌杆4、第一挡板5、固定机构6、驱动机构7和进料斗8，混合箱1的下部左右两侧均安装有第一轴承座2，第一轴承座2上连接有第一转杆3，第一转杆3上均匀连接有搅拌杆4，混合箱1的左侧底部转动式连接有第一挡板5，混合箱1的右侧底部连接有固定机构6，混合箱1外右侧连接有驱动机构7，混合箱1的顶部均匀连接有进料斗8，进料斗8的底部与混合箱1的顶部均匀开有第一通孔9，混合箱1的底部开有第二通孔10。

实施例2

一种交通道路石灰粉煤灰土底基层生产用混料装置，如图1-8所示，包括有混合箱1、第一轴承座2、第一转杆3、搅拌杆4、第一挡板5、固定机构6、驱动机构7和进料斗8，混合箱1的下部左右两侧均安装有第一轴承座2，第一轴承座2上连接有第一转杆3，第一转杆3上均匀连接有搅拌杆4，混合箱1的左侧底部转动式连接有第一挡板5，混合箱1的右侧底部连接有固定机构6，混合箱1外右侧连接有驱动机构7，混合箱1的顶部均匀连接有进料斗8，进料斗8的底部与混合箱1的顶部均匀开有第一通孔9，混合箱1的底部开有第二通孔10。

驱动机构7包括有安装框71、支杆72、摆动杆73、第一电机75、转轮76、第二转杆77、滑轴78、弧形齿条79、第二轴承座710和第一齿轮711，混合箱1外右侧连接有安装框71，安装框71的底部中间连接有支杆72，支杆72的下侧转动式连接有摆动杆73，摆动杆73的上部开有滑槽74，支杆72的上侧安装有第一电机75，第一电机75的输出轴上连接有转轮76，转轮76上连接有第二转杆77，第二转杆77的另一端连接有滑轴78，滑轴78位于滑槽74内，滑轴78与滑槽74配合，摆动杆73的顶部连接有弧形齿条79，安装框71的左壁上安装有第二轴承座710，第一转杆3穿过第二轴承座710，第一转杆3的右端连接有第一齿轮711，第一齿轮711与弧形齿条79啮合。

实施例3

一种交通道路石灰粉煤灰土底基层生产用混料装置，如图1-8所示，包括有混合箱1、第一轴承座2、第一转杆3、搅拌杆4、第一挡板5、固定机构6、驱动机构7和进料斗8，混合箱1的下部左右两侧均安装有第一轴承座2，第一轴承座2上连接有第一转杆3，第一转杆3上均匀连接有搅拌杆4，混合箱1的左侧底部转动式连接有第一挡板5，混合箱1的右侧底部连接有固定机构6，混合箱1外右侧连接有驱动机构7，混合箱1的顶部均匀连接有进料斗8，进料斗8的底部与混合箱1的顶部均匀开有第一通孔9，混合箱1的底部开有第二通孔10。

驱动机构7包括有安装框71、支杆72、摆动杆73、第一电机75、转轮76、第二转杆77、滑轴78、弧形齿条79、第二轴承座710和第一齿轮711，混合箱1外右侧连接有安装框71，安装框71的底部中间连接有支杆72，支杆72的下侧转动式连接有摆动杆73，摆动杆73的上部开有滑槽74，支杆72的上侧安装有第一电机75，第一电机75的输出轴上连接有转轮76，转轮76上连接有第二转杆77，第二转杆77的另一端连接有滑轴78，滑轴78位于滑槽74内，滑轴78与滑槽74配合，摆动杆73的顶部连接有弧形齿条79，安装框71的左壁上安装有第二轴承座710，第一转杆3穿过第二轴承座710，第一转杆3的右端连接有第一齿轮711，第一齿轮711与弧形齿条79啮合。

固定机构6包括有固定板61、第三轴承座62、第三转杆63和第一档杆64，混合箱1外右侧下部连接有固定板61，固定板61的左部上下两侧均安装有第三轴承座62，第三轴承座62上连接有第三转杆63，第三转杆63穿过下侧的第三轴承座62，第三转杆63的左侧上部连接有第一档杆64，第一档杆64的顶部左侧与第一挡板5的底部右侧接触。

实施例4

一种交通道路石灰粉煤灰土底基层生产用混料装置，如图1-8所示，包括有混合箱1、第一轴承座2、第一转杆3、搅拌杆4、第一挡板5、固定机构6、驱动机构7和进料斗8，混合箱1的下部左右两侧均安装有第一轴承座2，第一轴承座2上连接有第一转杆3，第一转杆3上均匀连接有搅拌杆4，混合箱1的左侧底部转动式连接有第一挡板5，混合箱1的右侧底部连接有固定机构6，混合箱1外右侧连接有驱动机构7，混合箱1的顶部均匀连接有进料斗8，进料斗8的底部与混合箱1的顶部均匀开有第一通孔9，混合箱1的底部开有第二通孔10。

驱动机构7包括有安装框71、支杆72、摆动杆73、第一电机75、转轮76、第二转杆77、滑轴78、弧形齿条79、第二轴承座710和第一齿轮711，混合箱1外右侧连接有安装框71，安装框71的底部中间连接有支杆72，支杆72的下侧转动式连接有摆动杆73，摆动杆73的上部开有滑槽74，支杆72的上侧安装有第一电机75，第一电机75的输出轴上连接有转轮76，转轮76上连接有第二转杆77，第二转杆77的另一端连接有滑轴78，滑轴78位于滑槽74内，滑轴78与滑槽74配合，摆动杆73的顶部连接有弧形齿条79，安装框71的左壁上安装有第二轴承座710，第一转杆3穿过第二轴承座710，第一转杆3的右端连接有第一齿轮711，第一齿轮711与弧形齿条79啮合。

固定机构6包括有固定板61、第三轴承座62、第三转杆63和第一档杆64，混合箱1外右侧下部连接有固定板61，固定板61的左部上下两侧均安装有第三轴承座62，第三轴承座62上连接有第三转杆63，第三转杆63穿过下侧的第三轴承座62，第三转杆63的左侧上部连接有第一档杆64，第一档杆64的顶部左侧与第一挡板5的底部右侧接触。

还包括有第四轴承座11、第四转杆12、第五轴承座13和第二齿轮14，混合箱1的中部左右两侧均安装有第四轴承座11，第四轴承座11上连接有第四转杆12，第四转杆12上均匀连接有搅拌杆4，安装框71的左壁上部连接有第五轴承座13，第五轴承座13位于第二轴承座710的上侧，第四转杆12穿过第五轴承座13，第四转杆12的右端连接有第二齿轮14，第二齿轮14与第一齿轮711啮合。

还包括有滑轨15、滑块16、导向轮17、钢丝绳18、弹簧19、绕线轮20和第二挡板21，混合箱1的上部左右两侧连接有滑轨15，滑轨15上均滑动式连接有滑块16，滑轨15与滑块16配合，滑轨15的上下两侧与混合箱1内左右两壁上部均连接有导向轮17，滑块16的顶部均连接有钢丝绳18，钢丝绳18均绕过导向轮17，第四转杆12的左右两侧连接有绕线轮20，钢丝绳18的另一端缠绕在绕线轮20上，左右两侧的滑块16之间连接有第二挡板21，第二挡板21的左右两侧下部与混合箱1内左右两壁上部之间均连接有弹簧19。

还包括有固定杆24和插杆25，第三转杆63的上部开有第三通孔22，固定板61的前壁上部左侧连接有固定杆24，固定杆24的中间开有第四通孔23，固定杆24上设有插杆25，插杆25穿过第四通孔23和第三通孔22。

还包括有升降杆26和第二档杆27，第二挡板21的上均匀连接有升降杆26，进料斗8内右壁中部均连接有第二档杆27，升降杆26与第二档杆27接触。

混合箱1的材质为不锈钢。

安装框71的材质为q235钢。

第一电机75为伺服电机。

工作原理：当需要混合调制石灰粉煤灰土时，工作人员通过将三种原料从三个进料斗8同时通入，通过驱动机构7带动第一转杆3来回转动，第一转杆3带动搅拌杆4来回搅动，对原料进行搅动混合，直至混合均匀，再通过固定机构6打开第一挡板5，将调制好的石灰粉煤灰土取出即可。

因为驱动机构7包括有安装框71、支杆72、摆动杆73、第一电机75、转轮76、第二转杆77、滑轴78、弧形齿条79、第二轴承座710和第一齿轮711，混合箱1外右侧连接有安装框71，安装框71的底部中间连接有支杆72，支杆72的下侧转动式连接有摆动杆73，摆动杆73的上部开有滑槽74，支杆72的上侧安装有第一电机75，第一电机75的输出轴上连接有转轮76，转轮76上连接有第二转杆77，第二转杆77的另一端连接有滑轴78，滑轴78位于滑槽74内，滑轴78与滑槽74配合，摆动杆73的顶部连接有弧形齿条79，安装框71的左壁上安装有第二轴承座710，第一转杆3穿过第二轴承座710，第一转杆3的右端连接有第一齿轮711，第一齿轮711与弧形齿条79啮合，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机75，第一电机75带动转轮76逆时针转动，转轮76带动第二转杆77绕着转轮76逆时针转动，第二转杆77带动滑轴78绕着转轮76逆时针转动，滑轴78带动摆动杆73进行左右摆动，摆动杆73带动弧形齿条79左右摆动，弧形齿条79带动第一齿轮711来回转动，第一齿轮711带动第一转杆3来回转动，第一转杆3带动搅拌杆4来回搅动，对原料进行搅动混合，直至混合均匀，再通过固定机构6打开第一挡板5，将调制好的石灰粉煤灰土取出即可，这样来回搅动可以高效率的对原料进行混合搅拌，能使原料混合的更彻底。

因为固定机构6包括有固定板61、第三轴承座62、第三转杆63和第一档杆64，混合箱1外右侧下部连接有固定板61，固定板61的左部上下两侧均安装有第三轴承座62，第三轴承座62上连接有第三转杆63，第三转杆63穿过下侧的第三轴承座62，第三转杆63的左侧上部连接有第一档杆64，第一档杆64的顶部左侧与第一挡板5的底部右侧接触，当需要将调制好的石灰粉煤灰土取出时，工作人员通过顺时针转动第三转杆63，第三转杆63带动第一档杆64移动，将第一档杆64移动到不与第一挡板5接触时，第一挡板5就能向下打开，然后取出调制好的石灰粉煤灰土，再推动第一挡板5复位，逆时针转动第三转杆63，使第一档杆64的顶部左侧与第一挡板5的底部右侧接触即可，就可以挡住第一挡板5，这样就能很方便的取出调制好的石灰粉煤灰土，提高了装置的实用性。

因为还包括有第四轴承座11、第四转杆12、第五轴承座13和第二齿轮14，混合箱1的中部左右两侧均安装有第四轴承座11，第四轴承座11上连接有第四转杆12，第四转杆12上均匀连接有搅拌杆4，安装框71的左壁上部连接有第五轴承座13，第五轴承座13位于第二轴承座710的上侧，第四转杆12穿过第五轴承座13，第四转杆12的右端连接有第二齿轮14，第二齿轮14与第一齿轮711啮合，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机75，第一电机75带动转轮76逆时针转动，转轮76带动第二转杆77绕着转轮76逆时针转动，第二转杆77带动滑轴78绕着转轮76逆时针转动，滑轴78带动摆动杆73进行左右摆动，摆动杆73带动弧形齿条79左右摆动，弧形齿条79带动第一齿轮711来回转动，第一齿轮711带动第一转杆3来回转动，第一转杆3带动搅拌杆4来回搅动，第一齿轮711带动第二齿轮14来回转动，第一齿轮711与第二齿轮14转动方向相反，第二齿轮14带动第四转杆12来回转动，第四转杆12带动搅拌杆4来回搅动，这样就能同时使第一转杆3与第四转杆12方向相反的进行转动，使上下两侧的搅拌杆4搅动的方向相反，造成乱流，提高了搅拌效率，加强了搅拌效果，使混合更均匀并且更快。

因为还包括有滑轨15、滑块16、导向轮17、钢丝绳18、弹簧19、绕线轮20和第二挡板21，混合箱1的上部左右两侧连接有滑轨15，滑轨15上均滑动式连接有滑块16，滑轨15与滑块16配合，滑轨15的上下两侧与混合箱1内左右两壁上部均连接有导向轮17，滑块16的顶部均连接有钢丝绳18，钢丝绳18均绕过导向轮17，第四转杆12的左右两侧连接有绕线轮20，钢丝绳18的另一端缠绕在绕线轮20上，左右两侧的滑块16之间连接有第二挡板21，第二挡板21的左右两侧下部与混合箱1内左右两壁上部之间均连接有弹簧19，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机75，第一电机75带动第四转杆12来回转动，第四转杆12带动绕线轮20来回转动，绕线轮20收拉钢丝绳18，松动钢丝绳18时，钢丝绳18不再牵动滑块16，弹簧19带动第二挡板21向下运动，拉动钢丝绳18时，钢丝绳18带动滑块16向上运动，滑块16带动第二挡板21向上运动，这样就能不断的使第二挡板21进行上下运动，第二挡板21向下时，原料进入，第二挡板21向上时，第二挡板21挡住通孔，这样就能间歇性的通入原料，使混合更彻底，提高了混合质量。

因为还包括有固定杆24和插杆25，第三转杆63的上部开有第三通孔22，固定板61的前壁上部左侧连接有固定杆24，固定杆24的中间开有第四通孔23，固定杆24上设有插杆25，插杆25穿过第四通孔23和第三通孔22，当需要将调制好的石灰粉煤灰土取出时，工作人员通过拔出插杆25，再顺时针转动第三转杆63，第三转杆63带动第一档杆64移动，将第一档杆64移动到不与第一挡板5接触时，第一挡板5就能向下打开，然后取出调制好的石灰粉煤灰土，再推动第一挡板5复位，逆时针转动第三转杆63，使第一档杆64的顶部左侧与第一挡板5的底部右侧接触，然后将插杆25插入通孔固定即可，这样就能有效的防止因为外力碰开第三转杆63，让第一挡板5落下，提高了装置的实用性。

因为还包括有升降杆26和第二档杆27，第二挡板21的上均匀连接有升降杆26，进料斗8内右壁中部均连接有第二档杆27，升降杆26与第二档杆27接触，当需要混合调制石灰粉煤灰土时，工作人员通过启动第一电机75，第一电机75带动第四转杆12来回转动，第四转杆12带动绕线轮20来回转动，绕线轮20收拉钢丝绳18，松动钢丝绳18时，钢丝绳18不再牵动滑块16，弹簧19带动第二挡板21向下运动，拉动钢丝绳18时，钢丝绳18带动滑块16向上运动，滑块16带动第二挡板21向上运动，这样就能不断的使第二挡板21进行上下运动，第二挡板21带动升降杆26不断的上下运动，升降杆26向上可以敲击第二档杆27，这样就能可以有效的疏通进料斗8，并敲击进料斗8上的第二档杆27，震动进料斗8，使卡在进料斗8上的原料滑落，防止进料斗8堵塞同时清理卡在进料斗8上的原料，方便了装置的使用，并提高了装置的实用性。

因为混合箱1的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，可延长装置的使用寿命。

因为安装框71的材质为q235钢，q235钢硬度高，不容易变形，使装置的使用寿命更长。

因为第一电机75为伺服电机，抗过载能力强，高速性能好，能精准控制其转速。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
