悬挑防护式广告围墙的制作方法

本发明涉及一种悬挑防护式广告围墙。

背景技术：

现有的施工现场通常采用封闭式施工方式，对市区工程而言，因周边环境相对复杂，行人流量巨大，施工用地也相对狭小，所以对文明施工、安全施工、合理利用场地及市区形象也有着更高的要求。

技术实现要素：

本发明的目的在于提供一种悬挑防护式广告围墙，能够对围墙外侧行人道路人的保护，同时兼顾了市区广告宣传作用，防止高空坠物。

为解决上述问题，本发明提供一种悬挑防护式广告围墙，包括：

多个平行排列的架设框架，其中，每个架设框架包括：上下两根悬挑镀锌钢管；两根竖向镀锌钢管，所述两根竖向镀锌钢管的顶端与所述两根悬挑镀锌钢管的一端焊接连接；混凝土基础，所述混凝土基础与所述两根竖向镀锌钢管的底端连接；

架设于各根上悬挑镀锌钢管上的钢网板；

架设于各根下悬挑镀锌钢管上的底封板；

与各根竖向镀锌钢管连接的铝扣板；

设置于所述铝扣板上的广告宣传画报。

进一步的，在上述悬挑防护式广告围墙中，所述上下两根悬挑镀锌钢管构件的另一端横向方向通过第一锌钢管构件焊接连接。

进一步的，在上述悬挑防护式广告围墙中，所述第一锌钢管构件上设置有前瞻板。

进一步的，在上述悬挑防护式广告围墙中，所述两根竖向镀锌钢管横向方向通过第二锌钢管构件焊接连接。

进一步的，在上述悬挑防护式广告围墙中，所述悬挑镀锌钢管与竖向镀锌钢管之间焊接有铁板。

进一步的，在上述悬挑防护式广告围墙中，所述竖向镀锌钢管与混凝土基础之间连接有镀锌钢管斜撑。

进一步的，在上述悬挑防护式广告围墙中，所述悬挑镀锌钢管下设置有灯具。

进一步的，在上述悬挑防护式广告围墙中，面向人行道侧的混凝土基础上悬挂有大理石。

与现有技术相比，本发明通过上悬挑镀锌钢管上铺钢网板起到硬隔离作用，下悬挑镀锌钢管下铺底封板进行第二道隔离，同时兼顾封闭遮雨作用，铝扣板固定于各根竖向镀锌钢管上进行封闭，另外，设置于所述铝扣板上的广告宣传画报，起到美化环境和宣传的作用，铝扣板满足了封闭式施工管理，起到与外界隔离的作用，对围墙外侧行人道路人的保护，起到防护行人及围挡施工的要求，同时兼顾了市区美观形象及广告宣传要求，钢网板和底封板防止高空坠物，本发明针对市区人流量密集，施工场地狭小的环境，结构简单，设计合理，美观大方，安全度高。

附图说明

图1为本发明悬挑防护式广告围墙结构示意图；

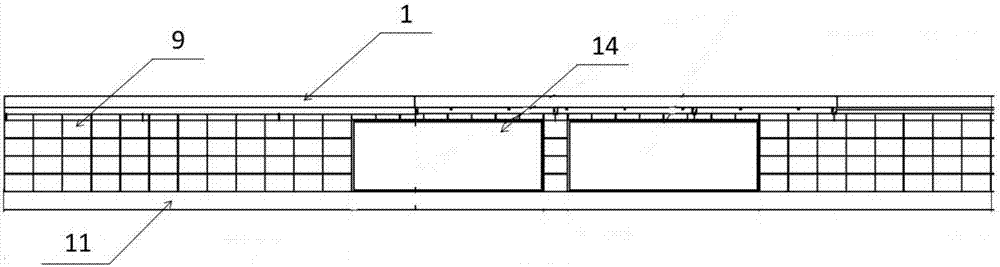

图2为本发明悬挑防护式广告围墙整体示意图。

具体实施方式

为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合附图和具体实施方式对本发明作进一步详细的说明。下文中所述的“上”、“下”、“左”、“右”、“横向”与附图的上、下、左、右、横向的方向一致，但这不能成为本发明技术方案的限制。

如图1和2所示，本发明提供一种悬挑防护式广告围墙，包括：

多个平行排列的架设框架，其中，每个架设框架包括：上下两根悬挑镀锌钢管5；两根竖向镀锌钢管6，所述两根竖向镀锌钢管6的顶端与所述两根悬挑镀锌钢管5的一端焊接连接；混凝土基础10，所述混凝土基础10与所述两根竖向镀锌钢管6的底端连接；

架设于各根上悬挑镀锌钢管5上的钢网板3；

架设于各根下悬挑镀锌钢管5上的底封板2；

与各根竖向镀锌钢管6连接的铝扣板9；

设置于所述铝扣板9上的广告宣传画报14。在此，通过上悬挑镀锌钢管5上铺钢网板3起到硬隔离作用，下悬挑镀锌钢管5下铺底封板2进行第二道隔离，同时兼顾封闭遮雨作用，铝扣板9固定于各根竖向镀锌钢管6上进行封闭，另外，设置于所述铝扣板9上的广告宣传画报14，起到美化环境和宣传的作用，铝扣板满足了封闭式施工管理，起到与外界隔离的作用，对围墙外侧行人道路人的保护，起到防护行人及围挡施工的要求，同时兼顾了市区美观形象及广告宣传要求，钢网板和底封板防止高空坠物，本发明针对市区人流量密集，施工场地狭小的环境，结构简单，设计合理，美观大方，安全度高。

本发明一实施例中，如图1所示，所述上下两根悬挑镀锌钢管构件5的另一端横向方向通过第一锌钢管构件13焊接连接，以加强架设框架的牢度。

本发明一实施例中，如图1、2所示，所述第一锌钢管构件13上设置有前瞻板1，起到封闭并增加美观作用。

本发明一实施例中，如图1所示，所述两根竖向镀锌钢管6横向方向通过第二锌钢管构件8焊接连接，以加强架设框架的牢度。

本发明一实施例中，如图1所示，所述悬挑镀锌钢管5与竖向镀锌钢管6之间焊接有铁板12，以增强稳定性。

本发明一实施例中，如图1所示，所述竖向镀锌钢管6与混凝土基础10之间连接有镀锌钢管斜撑7，以增强稳定性。

本发明一实施例中，如图1所示，所述悬挑镀锌钢管5下设置有灯具4，用于进行照明。

本发明一实施例中，如图1、2所示，面向人行道侧的混凝土基础10上悬挂有大理石11，起到美观作用。

综上所述，本发明通过上悬挑镀锌钢管上铺钢网板起到硬隔离作用，下悬挑镀锌钢管下铺底封板进行第二道隔离，同时兼顾封闭遮雨作用，铝扣板固定于各根竖向镀锌钢管上进行封闭，另外，设置于所述铝扣板上的广告宣传画报，起到美化环境和宣传的作用，铝扣板满足了封闭式施工管理，起到与外界隔离的作用，对围墙外侧行人道路人的保护，起到防护行人及围挡施工的要求，同时兼顾了市区美观形象及广告宣传要求，钢网板和底封板防止高空坠物，本发明针对市区人流量密集，施工场地狭小的环境，结构简单，设计合理，美观大方，安全度高。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。

显然，本领域的技术人员可以对发明进行各种改动和变型而不脱离本发明的精神和范围。这样，倘若本发明的这些修改和变型属于本发明权利要求及其等同技术的范围之内，则本发明也意图包括这些改动和变型在内。

技术特征：

技术总结
本发明提供了一种悬挑防护式广告围墙，本发明通过上悬挑镀锌钢管上铺钢网板起到硬隔离作用，下悬挑镀锌钢管下铺底封板进行第二道隔离，同时兼顾封闭遮雨作用，铝扣板固定于各根竖向镀锌钢管上进行封闭，另外，设置于所述铝扣板上的广告宣传画报，起到美化环境和宣传的作用，铝扣板满足了封闭式施工管理，起到与外界隔离的作用，对围墙外侧行人道路人的保护，起到防护行人及围挡施工的要求，同时兼顾了市区美观形象及广告宣传要求，钢网板和底封板防止高空坠物，本发明针对市区人流量密集，施工场地狭小的环境，结构简单，设计合理，美观大方，安全度高。
