一种建筑用瓷砖浸水装置的制作方法

本发明属于建筑装修施工技术领域，具体涉及一种建筑用瓷砖浸水装置。

背景技术：

瓷砖房屋装修中最为常用的建材之一，其广泛应用于厨卫墙面和底板的装修，瓷砖在铺贴的过程中，按照吸水率的不同需要选择性的进行浸润，这是因为吸水率较高的瓷砖会吸收水泥砂浆中的水份，从而造成空鼓，脱落，甚至是裂纹，传统施工过程中，瓷砖的浸泡往往采用人工操作，即装修工人徒手将瓷砖放入水池中，浸泡一段时间后再徒手将瓷砖捞出，这种操作方式的缺陷在于，瓷砖属于易碎材料，操作人员在转运瓷砖的过程中必须小心翼翼，操作过程十分缓慢，费时费力。

技术实现要素：

本发明的目的是提供一种能够提高瓷砖浸润操作效率的建筑用瓷砖浸水装置。

为实现上述目的，本发明提供了以下技术方案：一种建筑用瓷砖浸水装置，包括水池，以及沿竖直方向往复运动设置在水池内的升降台架，所述升降台架用于承载瓷砖，升降台架沿竖直方向往复运动的过程中能够使瓷砖完全没入水池的水面以下，也能够使瓷砖向上运动至与水面完全分离。

装置还包括用于将相邻两块瓷砖间隔开来的分离机构；所述瓷砖为板面竖直的堆放在升降台架上，所述升降台架的底部设有镂空部，所述水池底部设有沿竖直方向向上凸伸的凸伸部，所述凸伸部沿瓷砖厚度方向的尺寸小于单块瓷砖的厚度，凸伸部为多个沿瓷砖厚度方向间隔设置，且相邻两凸伸部之间的距离等于两块瓷砖的厚度，所述凸伸部设置在升降台架的镂空部区域内，所述凸伸部的高度小于单块瓷砖的高度。

所述凸伸部的高度大于单块瓷砖高度的二分之一。

所述升降台架上与瓷砖板面平行的两侧分别设有一固定板和一活动板，所述活动板沿瓷砖厚度方向往复运动设置，且活动板与升降台架之间设有弹性单元，所述弹性单元的弹力能够驱使活动板向固定板一侧运动，所述活动板和固定板用于将瓷砖弹性夹紧。

所述活动板与水池之间设有能够在升降台架下移过程中驱使活动板远离固定板的联动机构，所述联动机构被装配为瓷砖底面刚好与凸伸部顶面平齐时使活动板远离固定板。

所述联动机构包括与水池相对固接的第一斜楔块以及与活动板相对固接的第二斜楔块，第一斜楔块和第二斜楔块上设有相互配合的斜面，两斜面被装配为当第二斜楔块相对于第一斜楔块向下运动时能够驱使第二斜楔块向远离固定板的方向运动。

装置还包括翻转机构，翻转机构用于当升降台架升至水面上方时将升降台架翻转成固定面水平且固定面位于活动面下方的姿态。

所述升降台架滑动设置在竖直轨道上，所述竖直轨道设置于升降台架的固定板所在的一侧，所述升降台架上设有分别与竖直轨道两侧构成滚动配合的滚轮，其中远离升降台架重心的滚轮高于靠近升降台架重心的滚轮；所述升降台架上栓有牵引绳，所述牵引绳被装配为向竖直轨道所在的一侧倾斜的提拉所述升降台架，且牵引绳与升降台架的连接点位于升降台架的重心右侧即靠近固定板的一侧；所述竖直轨道上与靠近升降台架重心的滚轮相配和的一侧设有挡块，所述挡块被装配为当升降台架完全与水面分离时能够阻挡升降台架继续上行，并使升降台架以靠近升降台架重心的滚轮的轴线为转动中心进行翻转。

所述水池的边缘还设有当固定板翻转至水平姿态时用于撑拖固定板的托板，所述托板与水池侧壁固接。

本发明的技术效果在于：本发明的瓷砖浸水装置，能够自动的将瓷砖没入水中，再将瓷砖从水中捞出，且能够将没入水中的瓷砖间隔开来，以确保每块瓷砖都能够与水充分接触，提高了瓷砖的吸收效率和吸水均匀性。

附图说明

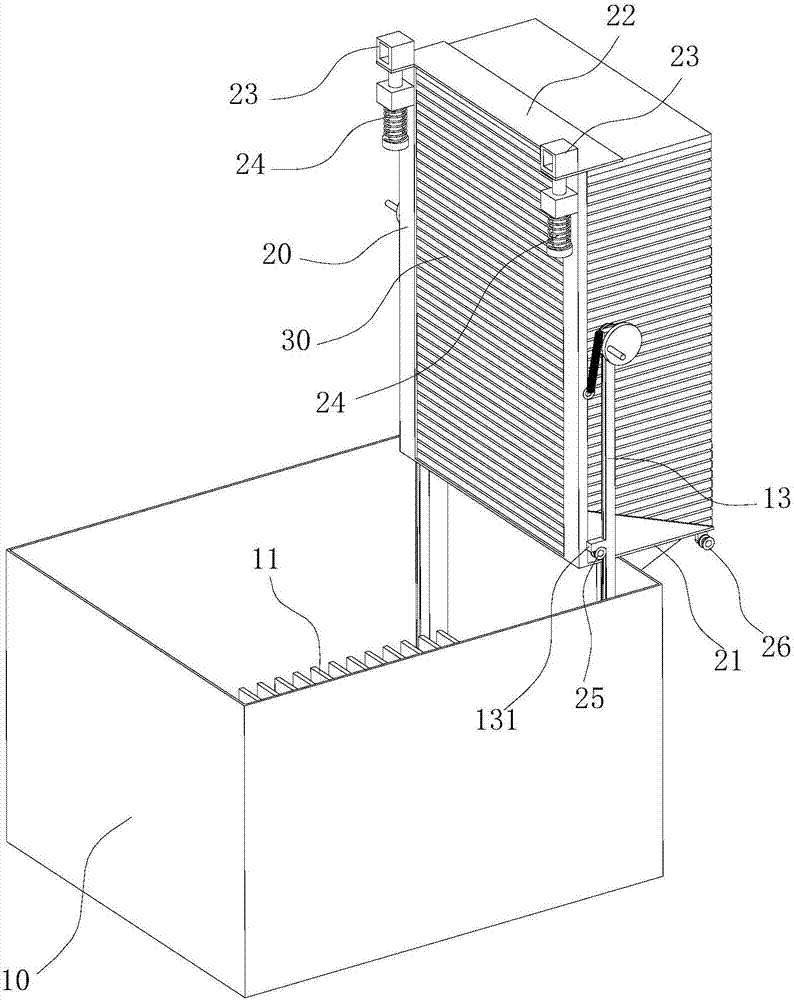

图1是本发明的瓷砖浸水装置第一工位的立体图；

图2是本发明的瓷砖浸水装置第一工位的剖视图；

图3是本发明的瓷砖浸水装置第二工位的立体图；

图4是本发明的瓷砖浸水装置第二工位的剖视图；

图5是本发明的瓷砖浸水装置第三工位的立体图；

图6是本发明的瓷砖浸水装置第三工位的剖视图；

具体实施方式

以下结合附图对本发明进行详细的描述。

如图1-6所示，一种建筑用瓷砖浸水装置，包括水池10，以及沿竖直方向往复运动设置在水池10内的升降台架20，所述升降台架20用于承载瓷砖30，升降台架20沿竖直方向往复运动的过程中能够使瓷砖30完全没入水池10的水面以下，也能够使瓷砖30向上运动至与水面完全分离。进一步的，装置还包括用于将相邻两块瓷砖30间隔开来的分离机构；所述瓷砖30为板面竖直的堆放在升降台架20上，所述升降台架20的底部设有镂空部，所述水池10底部设有沿竖直方向向上凸伸的凸伸部11，所述凸伸部11沿瓷砖30厚度方向的尺寸小于单块瓷砖30的厚度，凸伸部11为多个沿瓷砖30厚度方向间隔设置，且相邻两凸伸部11之间的距离等于两块瓷砖30的厚度，所述凸伸部11设置在升降台架20的镂空部区域内，所述凸伸部11的高度小于单块瓷砖30的高度。本发明的实施例中凸伸部11为板状结构，各瓷砖30每间隔一块对应一个凸伸部11，当升降台架20下移时，下方对应有凸伸部11的瓷砖30被顶起，而下方没有凸伸部11的瓷砖30则继续下移，从而使相邻两瓷砖30相互错开，确保每块瓷砖30都能够与水充分接触。

优选的，所述凸伸部11的高度大于单块瓷砖30高度的二分之一，凸伸部11的最优高度为瓷砖30高度的三分之二，这样既能够保证瓷砖30充分错开，由能够确保被顶起的瓷砖30稳定的夹在相邻两未被顶起的瓷砖30之间。需要说明的是，本发明所述瓷砖30的高度是针对图3-6所示状态而言的，实际上针对放平的瓷砖30而言，本发明所述的瓷砖30高度应当是瓷砖30的宽度或长度。

优选的，所述升降台架20上与瓷砖30板面平行的两侧分别设有一固定板21和一活动板22，所述活动板22沿瓷砖30厚度方向往复运动设置，且活动板22与升降台架20之间设有弹性单元24，所述弹性单元24的弹力能够驱使活动板22向固定板21一侧运动，所述活动板22和固定板21用于将瓷砖30弹性夹紧，本实施例中，活动板22通过导柱与升降台架20上设置的导套构成滑动配合，导柱上远离活动板22的一端设有凸环，所述弹性单元24为压簧，所述压簧套装在导柱上，压簧的两端分别抵靠在导套和凸环的端面上。所述活动板22与水池10之间设有能够在升降台架20下移过程中驱使活动板22远离固定板21的联动机构，所述联动机构被装配为瓷砖30底面刚好与凸伸部11顶面平齐时使活动板22远离固定板21。所述联动机构包括与水池10相对固接的第一斜楔块12以及与活动板22相对固接的第二斜楔块23，第一斜楔块12和第二斜楔块23上设有相互配合的斜面，两斜面被装配为当第二斜楔块23相对于第一斜楔块12向下运动时能够驱使第二斜楔块23向远离固定板21的方向运动。

进一步的，装置还包括翻转机构，翻转机构用于当升降台架20升至水面上方时将升降台架20翻转成固定面水平且固定面位于活动面下方的姿态。所述升降台架20滑动设置在竖直轨道13上，所述竖直轨道13设置于升降台架20的固定板21所在的一侧，所述升降台架20上设有分别与竖直轨道13两侧构成滚动配合的滚轮25、26，其中远离升降台架20重心的滚轮26高于靠近升降台架20重心的滚轮25；所述升降台架20上栓有牵引绳17，所述牵引绳17被装配为向竖直轨道13所在的一侧倾斜的提拉所述升降台架20，且牵引绳17与升降台架20的连接点位于升降台架20的重心右侧即靠近固定板21的一侧，所述牵引绳17卷绕在轨道顶端转动设置的辊筒15上，所述辊筒15上连有一用于驱动辊筒15转动的手轮16；所述竖直轨道13上与靠近升降台架20重心的滚轮25、26相配和的一侧设有挡块131，所述挡块131被装配为当升降台架20完全与水面分离时能够阻挡升降台架20继续上行，并使升降台架20以靠近升降台架20重心的滚轮25、26的轴线为转动中心进行翻转。所述水池10的边缘还设有当固定板21翻转至水平姿态时用于撑拖固定板21的托板14，所述托板14与水池10侧壁固接。使用前，先将瓷砖30水平堆叠在固定板21上，然后将升降台架20推至倾斜状态，在缓慢施放牵引绳17，使升降台架20变为水平，然后继续施放牵引绳17，使升降台架20下移；瓷砖30完全吸水后转动手轮16，使牵引绳17向上提拉升降台架20，当滚轮25、26抵靠在挡块131上时，则升降台架20由竖直平移运动变为翻转运动，使固定板21翻转至托板14上，以便于操作人员将瓷砖30搬离升降台架20。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
