一种屋面水落口成品收口装置的制作方法

本实用新型涉及建筑工程技术领域，具体地说是一种屋面水落口成品收口装置。

背景技术：

一般的，《屋面工程质量验收规范》规定“水落口周围直径500mm范围内坡度不应小于5%”。实际施工时，屋面的面层类型主要有整体面层和块材面层两种，整体面层施工时在水落口的位置即使保证了坡度要求，观感质量也是很难保证，块材面材由于施工工艺限制，需要在水落口进行多次小块拼贴，材料裁切量和排版损耗大，且需要大量的人工，故需要改进。

技术实现要素：

本实用新型的技术任务是解决现有技术的不足，提供一种屋面水落口成品收口装置。

本实用新型的技术方案是按以下方式实现的，该屋面水落口成品收口装置，该装置包括采用上端开口、下端开口的圆台壳体结构，以及设置有水落口的建筑体，圆台壳体上开口设置为广口、下开口设置为缩口，圆台壳体为直线斜边旋转体；

广口边缘的圆台壳体边缘设置有水平外展缘；

缩口边缘的圆台壳体边缘设置有向下方延伸的竖向下展缘；

水平外展缘预埋在水落口周边的建筑体内，水平外展缘和水落口边缘通过建筑密封胶密封连接；

竖向下展缘的内缘和落水口盖板之间通过建筑密封胶密封连接；

圆台壳体的母线坡度大于等于5%并小于50%。

圆台壳体为弧线旋转体。

圆台壳体采用0.5～0.8mm厚不锈钢；圆台壳体高度大于10mm并小于30mm，母线水平投影长度200～400mm，水平外展缘宽20～50mm，竖向下展缘长度5～20mm。

圆台壳体采用0.8mm厚不锈钢；圆台壳体高度20mm，母线水平投影长度250mm，水平外展缘宽30mm，竖向下展缘长度10mm。

本实用新型与现有技术相比所产生的有益效果是：

该屋面水落口成品收口装置解决屋面水落口周边面层收口的问题。且采用成品收口装置，可工厂加工，减少现场劳动量，作业提高效率，保证水落口周围求的坡度满足规范要求。

采用类圆环形成品收口装置，工厂加工，到现场简单安装固定即可完成收口。该发明具有以下优点并实现相应的功能：

(1)加工时已考虑《屋面工程质量验收规范》规定的要求，现场安装固定后，自然形成找坡要求，实现坡度规则，外观美观。

(2)采用成品的不锈钢收口装置，采用建筑密封胶固定密封，有一定的防水抗渗作用。

(3)该成品收口装置外表面可以根据屋面面层的图案和色彩，涂上配套的图案，使其与整体屋面配套、协调。

主要构件可工厂加工、现场操作简单，施工方便，可降低劳动强度，现场安装固定后自然形成找坡要求，安装后坡度规则，外观美观，质量易控制。具有较好的可推广性。

该屋面水落口成品收口装置设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。

附图说明

附图1是本实用新型的切面结构示意图；

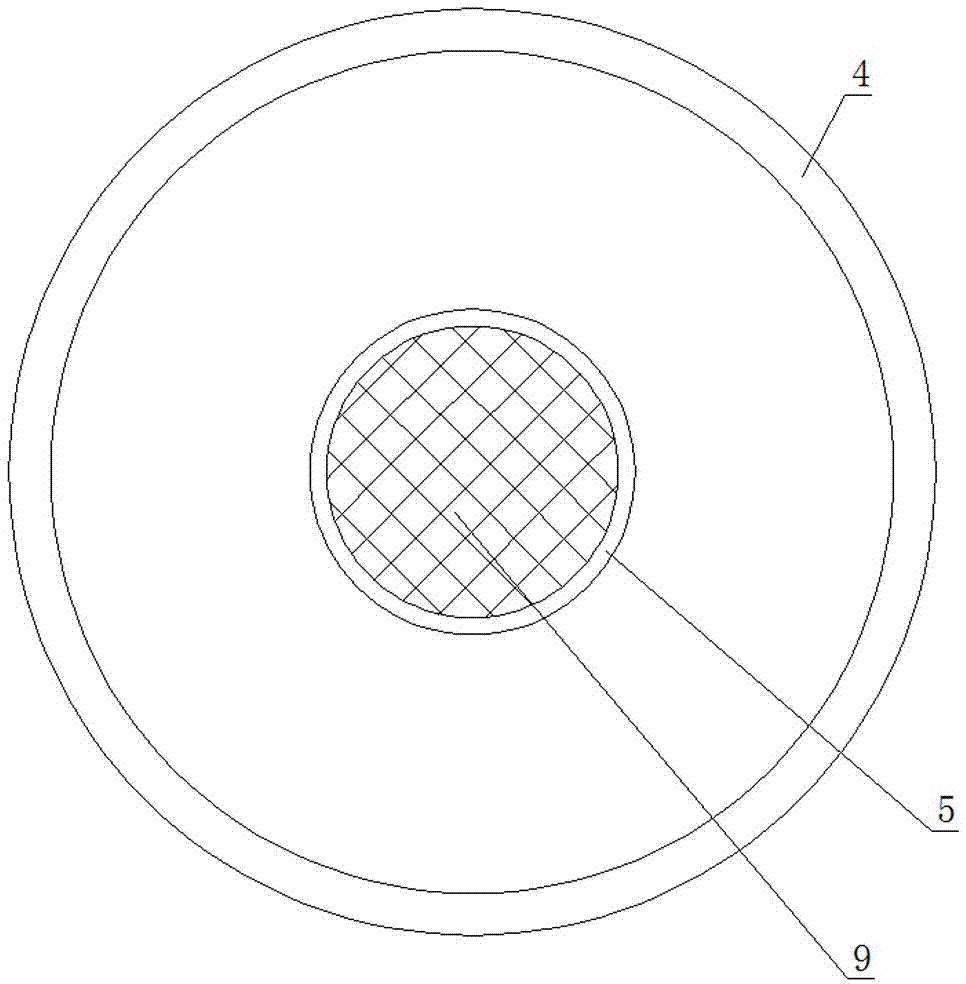

附图2是本实用新型的圆台壳体的俯视结构示意图。

附图中的标记分别表示：

1、圆台壳体，2、广口，3、缩口，

4、水平外展缘，5、竖向下展缘，

6、水落口，7、建筑体，8、建筑密封胶密封，9、落水口盖板。

具体实施方式

下面结合附图对本实用新型的一种屋面水落口成品收口装置作以下详细说明。

如附图所示，本实用新型的屋面水落口成品收口装置，该装置包括采用上端开口、下端开口的圆台壳体结构，以及设置有水落口的建筑体，圆台壳体1上开口设置为广口2、下开口设置为缩口3，圆台壳体1为直线斜边旋转体；

广口2边缘的圆台壳体边缘设置有水平外展缘4；

缩口3边缘的圆台壳体边缘设置有向下方延伸的竖向下展缘5；

水平外展缘4预埋在水落口6周边的建筑体7内，水平外展缘4和水落口6边缘通过建筑密封胶8密封连接；

竖向下展缘5的内缘和落水口盖板9之间通过建筑密封胶密封连接；落水口盖板9塞盖在缩口上；缩口下方设置有落水管；

圆台壳体的母线坡度大于等于5%并小于50%。

圆台壳体为弧线旋转体。

圆台壳体采用0.5～0.8mm厚不锈钢；圆台壳体高度大于10mm并小于30mm，母线水平投影长度200～400mm，水平外展缘宽20～50mm，竖向下展缘长度5～20mm。

圆台壳体采用0.8mm厚不锈钢；圆台壳体高度20mm，母线水平投影长度250mm，水平外展缘宽30mm，竖向下展缘长度10mm。

圆台壳体核心构件，由斜段高差20mm，斜段水平投影长度250mm，斜段坡度大于等于5%，竖向折边10mm，水平折边30mm的封闭圆环构成。可以看作是由正视图中标注尺寸的截面沿水落口中心线旋转360°形成的立体环环状构件。与水落口之间预留10mm缝隙。材质采用0.8mm厚不锈钢，工厂加工成型。该成品收口装置外表面可以根据屋面面层的图案和色彩，涂上配套的图案，使其与整体屋面配套，协调。

建筑密封胶，用于将圆台壳体与屋面面层固定牢固并密封。

屋面水落口或水落口盖板。

屋面面层，整体面层、块材面层等。

主要功能：此类圆环形成品收口装置安装完成后，完成水落口的收口作业。自然形成水落口周边的找坡效果，且观感效果良好。

该屋面水落口成品收口装置的全部或部分构件可以通过其他材料制作，如抗老化的塑料、铝合金、陶瓷等材料的组合。本专利的结构的几何尺寸不限于附图所示，可根据不同材质及使用情况予以调整，但要保证满足屋面验收规范要求的坡度和收口要求。

该屋面水落口成品收口装置实际类似压扁的漏斗形状，将现场难以控制和施工的节点，改为工厂加工为成品的形状，将难以控制的形状规则化和成品化，简化现场工作量，降低现场施工难度。
