一种带有净化室内空气功能的植物台阶的制作方法

本实用新型涉及绿色环保技术领域，具体为一种带有净化室内空气功能的植物台阶。

背景技术：

在日常生活中人们为了增加室内美观度和净化室内空气，经常会在室内养一些花草，这虽然可以起到一定的作用，但是却占用了人们许多活动的空间，使室内显得狭窄，并且室内养花草还需要人们经常照顾，如果主人经常不在家或没有空闲时间，在室内养花草的复杂事情根本就不可能实现，为此我们提出了一种带有净化室内空气功能的植物台阶。

技术实现要素：

本实用新型的目的在于提供一种带有净化室内空气功能的植物台阶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带有净化室内空气功能的植物台阶，包括阶梯形玻璃钢壳，所述阶梯形玻璃钢壳的下端设有水腔，所述水腔底端设有培养基，所述培养基连接处设有硬质网状海绵块，所述硬质网状海绵块下端固定连接有通气管道，所述通气管道的左端连接有吸气设备，所述阶梯形玻璃钢壳的上表面的左右两端设有扶手连接点，所述扶手连接点的下端设有空气流出孔，所述阶梯形玻璃钢壳的左右侧壁设有封堵门；

所述吸气设备包括壳体，所述壳体的后侧壁连接有通气管道，所述壳体内腔左右两端设有吸气风扇。

优选的，所述培养基下端连接有换水管道。

优选的，所述换水管道连接培养基处设有水阀。

优选的，所述通气管道的与培养基连接处设有单向阀。

与现有技术相比，本实用新型的有益效果是：一种带有净化室内空气功能的植物台阶，本实用新型通过培养基和水腔的使用可在培养基中养一些水生植物，避免了需要人们经常打理照顾的弊端，节省了人们时间的使用，同时通过透明阶梯形玻璃钢壳的使用使台阶变得更符合潮流并提高了室内的档次，并且本实用新型通过吸气装置和硬质网状海绵块的配合使用，可以将室内大量的废气通入水中使水生植物吸收实现了净化空气的功能。

附图说明

图1为本实用新型结构示意图；

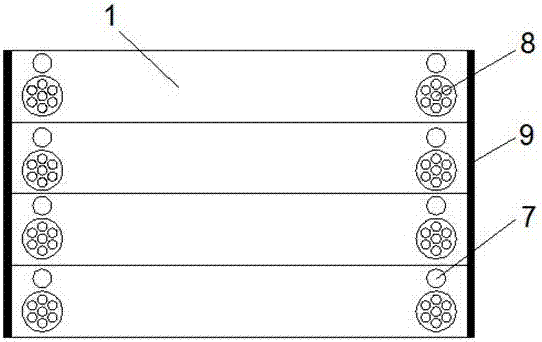

图2为本实用新型阶梯形玻璃钢壳结构示意图；

图3为本实用新型培养基结构示意图；

图4为本实用新型吸气装置内部结构示意图；

图5为本实用新型水阀细节图。

图中：1阶梯形玻璃钢壳、2水腔、3培养基、4硬质网状海绵块、5通气管道、6吸气设备、61壳体、62吸气风扇、7扶手连接点、8空气流出孔、9封堵门、10换水管道、11水阀、12单向阀。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种带有净化室内空气功能的植物台阶，包括阶梯形玻璃钢壳1，所述阶梯形玻璃钢壳1的下端设有水腔2，所述水腔2的底端设有培养基3，水腔2和培养基3用于培养水生植物，所述培养基3连接处设有硬质网状海绵块4，所述硬质网状海绵块4下端固定连接有通气管道5，硬质网状海绵块4和通气管道5的配合用于将通入水腔2内的气流分散使植物能更快速的吸收，所述通气管道5的左端连接有吸气设备6，吸气设备6用于将室内空气通入水腔2内，所述阶梯形玻璃钢壳1的上表面的左右两端设有扶手连接点7，所述扶手连接点7的下端设有空气流出孔8，空气流出孔8用于将净化后的空气释放入室内，所述阶梯形玻璃钢壳1的左右侧壁设有封堵门9，封堵门9用于更换和安装培养基3；

所述吸气设备6包括壳体61，所述壳体61的后侧壁连接有通气管道5，所述壳体61内腔左右两端设有吸气风扇62。

具体而言，所述培养基3的下端连接有换水管道10，用于更换水腔2内的水。

具体而言，所述换水管道10连接培养基3处设有水阀11，通水时水阀11逐一打开用于防止低级台阶被装满高级台阶不能进水的弊端。

具体而言，所述通气管道5与培养基3连接处设有单向阀12，防止通气管道5内进水。

工作原理：本实用新型在使用前将水生植物种植在培养基3上，然后将硬质网状海绵块4连接在通气管道5上，同时将培养基3从封堵门9处放入水腔2内，然后关上封堵门9，此时打开本实用新型左侧第一个水阀11将水从换水管道10通入本实用新型左侧第一个水腔2内，当本实用新型左侧第一个水腔2充满水时关闭本实用新型左侧第一个水阀11，然后打开本实用新型左侧第二个水阀11开始对本实用新型左侧第二个水腔2冲水，根据此方式依次对水腔2进行通水，水腔2内装满水后，打开吸气设备6，吸气设备6内的吸气风扇62开始转动，气流将通过通气管道5进入硬质网状海绵块4内，硬质网状海绵块4将气流变为气泡进入水腔2内，水腔2中的植物将对通入的空气进行吸收并放出气体通过空气流出孔8进入室内。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
