一种混凝土冬季施工用保温棚的制作方法

本发明涉及一种保温棚，尤其涉及一种混凝土冬季施工用保温棚。

背景技术：

当室外日平均气温连续5天稳定低于5℃即进入冬季施工。由于地下综合管廊等工程战线较长、占地较广、施工条件复杂，混凝土结构常在较低温度甚至负温条件下进行浇筑及养护，在这种情况下，土壤、混凝土、砂浆等所含水分冻结，基层地面容易冻胀，混凝土结构养护周期增长，强度不达标，出现很多严重质量缺陷，给工程施工带来很多困难。

针对上述问题，现代施工中常常在混凝土表面覆盖塑料布、防寒毡，基坑则采用草帘子等保温保湿性能好的材料作为冬季施工安全质量事故的预防措施，这些方法不仅无法达到理想的保温保湿效果，而且需要耗费大量人工铺设、清理材料，导致拖延工期，增加成本，且存在安全隐患。

技术实现要素：

针对现有冬季施工中存在的上述问题，现提供一种可适用于混凝土冬季施工需要的混凝土冬季施工用保温棚。

具体技术方案如下：

一种混凝土冬季施工用保温棚，具有这样的特征，包括：

两个保温棚盖，两个保温棚盖左、右间隔平行设置，且每一保温棚盖的底部设有两个“u”形滑动梁，滑动梁的横梁沿保温棚盖的宽度方向延伸，滑动梁通过其纵梁连接于保温棚盖的底部；以及

两个保温板，每一保温板架设于保温棚盖下两个滑动梁的横梁之间并可沿保温棚盖的长度方向左、右往复滑动。

上述的混凝土冬季施工用保温棚，还具有这样的特征，横梁上设有多个助力滚珠，助力滚珠滚动设置于横梁上。

上述的混凝土冬季施工用保温棚，还具有这样的特征，保温棚还包括：

两个第一齿轮，第一齿轮设于保温板的两端，且其通过第一齿轮轴转动连接于保温板上；

两个第二齿轮，第二齿轮设于每一保温棚盖下其中一个滑动梁的纵梁上，且其通过第二齿轮轴固定连接于纵梁上；以及

两根传动皮带，传动皮带的一端依次绕过并与第一齿轮、第二齿轮、第一齿轮啮合传动。

上述方案的有益效果是：

本发明提供的保温棚中，通过保温板的开、合可实现施工窗口的关闭与启用。本发明提供的保温棚具有结构简单、功能实用的优点。

附图说明

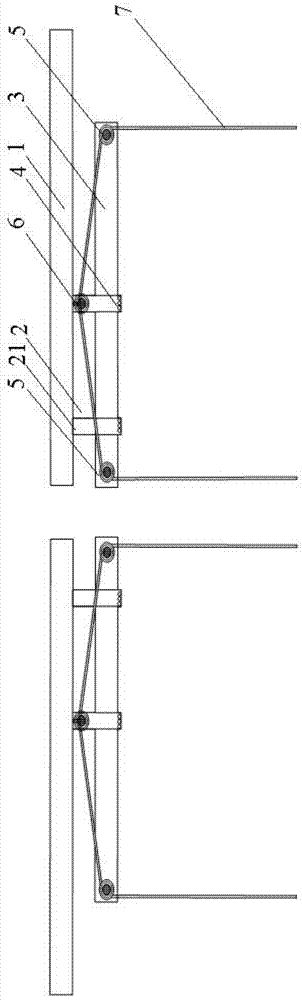

图1为本发明的实施例中提供的混凝土冬季施工用保温棚的主视结构示意图。

附图中：1、保温棚盖；2、滑动梁；21、纵梁；3、保温板；4、助力滚珠；5、第一齿轮；6、第二齿轮；7、传动皮带。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。

需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

下面结合附图和具体实施例对本发明作进一步说明，但不作为本发明的限定。

图1为本发明的实施例中提供的混凝土冬季施工用保温棚的主视结构示意图。如图1所示，本发明中提供的混凝土冬季施工用保温棚，包括：两个保温棚盖1，两个保温棚盖1左、右间隔平行设置，且每一保温棚盖1的底部设有两个“u”形滑动梁2，本发明中滑动梁2包括两根纵梁21和连接于两根纵梁21之间的横梁，纵梁21的一端连接于保温棚盖1的底部，本发明中滑动梁2的横梁沿保温棚盖1的宽度方向延伸且其两端分别对应连接于纵梁21的另一端；以及两个保温板3，每一保温板3架设于保温棚盖1下两个滑动梁2的横梁之间并可沿保温棚盖1的长度方向左、右往复滑动。

本发明中保温棚盖1设置于围护桩体系中支护钢管的上部，本发明中当两个保温板3沿保温棚盖1的长度方向向内滑动并相抵时可在混凝土浇筑区域的顶部形成封闭区域，以对浇筑区域进行封闭保温，当两个保温板3沿保温棚盖1的长度方向向外滑动时两个保温板3呈间隔设置并形成混凝土浇筑窗口。

本发明中将保温板3通过滑动梁2滑动设置于保温棚盖1的底部，“u”形滑动梁2的设计使得本发明中保温板3易于从滑动梁2一侧吊装进入/拖出，上述结构使得本发明提供的保温棚具有整体可拆卸式结构，以实现保温棚的多次回收利用，有效降低施工成本；且本发明中两片式保温棚盖1及保温板3的设计可有效降低大跨度管廊施工中的吊装难度。

进一步的，本发明提供的保温棚中横梁上设有多个助力滚珠4，助力滚珠4滚动设置于横梁上，本发明中借助于助力滚珠4的滚动作用以降低保温板3滑动过程中的摩擦力。

更进一步的，本发明提供的保温棚还包括：两个第一齿轮5，第一齿轮5设于保温板3的两端，且其通过第一齿轮轴(图中未显示)转动连接于保温板3上；两个第二齿轮6，第二齿轮6设于每一保温棚盖1下其中一个滑动梁2的纵梁21上，且其通过第二齿轮轴(图中未显示)固定连接于纵梁21上；以及两根传动皮带7，传动皮带7的一端依次绕过并与第一齿轮5、第二齿轮6、第一齿轮5啮合传动，本发明中第一齿轮轴的一端连接于保温板3上，其另一端向远离保温板3的方向延伸并与第一齿轮5转动连接，第二齿轮轴的一端连接于纵梁21上，其另一端向远离纵梁21的方向延伸并与第二齿轮6固定连接，本发明中通过拉动传动皮带7的一端即可借助齿轮转动带动保温板3沿保温棚盖1的长度方向向内滑动并于混凝土浇筑区域的顶部形成封闭区域，拉动传动皮带7的另一端即可借助齿轮转动带动保温板3沿保温棚盖1的长度方向向外滑动并形成浇筑窗口，本发明中形成封闭区域和浇筑窗口时可通过向外延伸的齿轮轴进行限位，具体的，当保温板3向内滑动且其中一个第一齿轮轴抵接相对靠近外侧的滑动梁2上纵梁21时两个保温板3抵接并于混凝土浇筑区域的顶部形成封闭区域，当保温板3向外滑动且另一个第一齿轮轴抵接相对靠近内侧的滑动梁2上纵梁21时两个保温板3间隔设置并形成浇筑窗口，本发明中可增设曳引电机分别曳引传动皮带7的两端，以实现上述传动皮带7的机械化操作。

以上仅为本发明较佳的实施例，并非因此限制本发明的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本发明说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本发明的保护范围内。

技术特征：

技术总结
本发明涉及一种混凝土冬季施工用保温棚，包括：两个保温棚盖，两个保温棚盖左、右间隔平行设置，且每一保温棚盖的底部设有两个“U”形滑动梁，滑动梁的横梁沿保温棚盖的宽度方向延伸，滑动梁通过其纵梁连接于保温棚盖的底部；以及两个保温板，每一保温板架设于保温棚盖下两个滑动梁的横梁之间并可沿保温棚盖的长度方向左、右往复滑动。本发明提供的保温棚中，通过保温板的开、合可实现施工窗口的关闭与启用。本发明提供的保温棚具有结构简单、功能实用的优点。

技术研发人员：刘凯;尹传斌;刘港;张桂军;郭群
受保护的技术使用者：中国一冶集团有限公司
技术研发日：2018.09.30
技术公布日：2019.01.04
