一种新农村太阳能智能自动化清洁灭菌公共卫生公厕的制作方法

本实用新型公开了一种新农村太阳能智能自动化清洁灭菌公共卫生公厕，具体为公厕技术领域。

背景技术：

目前，在国内农村所使用的公厕基本上以土建为主，解决新农村建设规划公共卫生公厕，是必须配合的设施，然而公厕的管理难以解决，人力值守费工费力，水电费用也是不小的开支。现在新农村建设规划公共卫生公厕都是靠人工冲洗保洁，照明用市电，供水为自来水等诸多问题，但是这种方式照明市电供电长明灯现象，供水为自来水常流水现象，保洁冲水靠人工臭脏等。水电费开支大，人工工作量高。为此，我们提出了一种新农村太阳能智能自动化清洁灭菌公共卫生公厕投入使用，以解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种新农村太阳能智能自动化清洁灭菌公共卫生公厕，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新农村太阳能智能自动化清洁灭菌公共卫生公厕，包括基体，所述基体的顶部通过安装支架固定连接有水箱，所述水箱的底部输出端通过输水管与位于基体内腔壁上的便器连接，所述水箱的右侧安装有光伏发电板，且光伏发电板通过支架固定在基体的顶部，所述光伏发电板的底部还设有逆变控制器，所述基体的内腔顶部安装有光敏传感器，所述光敏传感器的右侧设有照明灯，所述基体的内腔右侧壁上设有空气净化装置，所述空气净化装置的下方设有紫外杀菌灯，所述基体的内腔底部还安装有蓄电池组，所述逆变控制器分别与光伏发电板、光敏传感器、照明灯、空气净化装置、紫外杀菌灯以及蓄电池组电性连接。

优选的，所述蓄电池组上还设有保护外壳，且保护外壳上均匀开设有散热孔。

优选的，所述空气净化装置由鼓风机以及安装在鼓风机出口处的净化盒组成，且鼓风机与蓄电池组电性连接。

与现有技术相比，本实用新型的有益效果是：本发明采用太阳能发电，节约电能，减少市政的供电压力，利用光敏传感器实时感知室内光线，在光线不足时开启室内照明，通过紫外杀菌灯杀灭室内细菌，同时利用空气净化装置减少室内异味。

附图说明

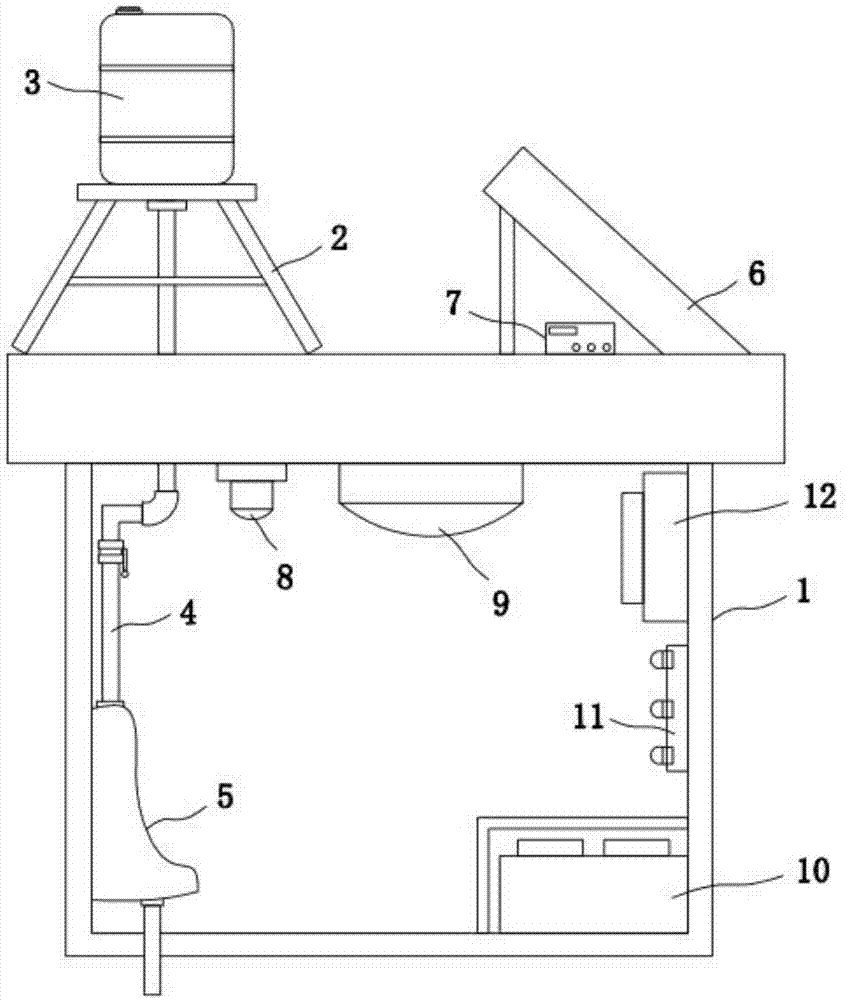

图1为本实用新型结构示意图。

图中：1基体、2安装支架、3水箱、4输水管、5便器、6光伏发电板、7 逆变控制器、8光敏传感器、9照明灯、10蓄电池组、11紫外杀菌灯、12空气净化装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种新农村太阳能智能自动化清洁灭菌公共卫生公厕，包括基体1，所述基体1的顶部通过安装支架2固定连接有水箱3，所述水箱3的底部输出端通过输水管4与位于基体1内腔壁上的便器5连接，所述水箱3的右侧安装有光伏发电板6，且光伏发电板6通过支架固定在基体1的顶部，所述光伏发电板6的底部还设有逆变控制器7，所述基体1 的内腔顶部安装有光敏传感器8，所述光敏传感器8的右侧设有照明灯9，所述基体1的内腔右侧壁上设有空气净化装置12，所述空气净化装置12的下方设有紫外杀菌灯11，所述基体1的内腔底部还安装有蓄电池组10，所述逆变控制器 7分别与光伏发电板6、光敏传感器8、照明灯9、空气净化装置12、紫外杀菌灯11以及蓄电池组10电性连接。

其中，所述蓄电池组10上还设有保护外壳，且保护外壳上均匀开设有散热孔，所述空气净化装置12由鼓风机以及安装在鼓风机出口处的净化盒组成，且鼓风机与蓄电池组10电性连接。

工作原理：利用光伏发电板6将光能转化为电能，通过逆变控制器7给照明灯9、紫外杀菌灯11和空气净化装置12等负载供电，同时给蓄电池组10充电，将电能存储至蓄电池组10中，当外界光源较弱时，经光敏传感器8转换后的电信号由其内部的光电开关控制器接收，利用同步回路接通电路，将蓄电池组10中的电能传导至照明灯9中，实现照明，空气净化装置12由鼓风机以及安装在鼓风机出风口处的净化盒组成，在净化盒中放置空气清洗剂，利用鼓风机的风力，将空气清新剂挥发至基体1的内部，避免异味的产生，本装置采用太阳能发电，减少市政供电压力，其结构新颖，设计合理，具有很强的实用价值。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
