一种煤矿工厂用通风库房的制作方法

本实用新型涉及通风库房技术领域，具体为一种煤矿工厂用通风库房。

背景技术：

煤矿是人类在开掘富含有煤炭的地质层时所挖掘的合理空间，通常包括巷道、井硐和采掘面等等，煤是最主要的固体燃料，是可燃性有机岩的一种，它是由一定地质年代生长的繁茂植物，在适宜的地质环境中，逐渐堆积成厚层，并埋没在水底或泥沙中，经过漫长地质年代的天然煤化作用而形成的，煤矿工厂在开采煤矿后，需要将煤矿存储在工厂的库房中，煤矿中存在大量有毒有害的气体和粉尘，库房的通风设施显得至关重要，保持良好的库房通风有助于增加氧气浓度，以稀释并排除煤矿库房中有毒、有害气体和粉尘，现阶段的煤炭储备库房没有很好的通风系统，库房内部有毒气体大量积攒，十分影响进出的工作人员的身体健康，且大部分的通风系统无法达到很好的节能效果，通风机的运行状态等需要人工实地考察，浪费人力物力，同时此类装置无法进行远程控制，使用局限性大，因此急需一种煤矿工厂用通风库房来满足人们的使用需求。

技术实现要素：

本实用新型的目的在于提供一种煤矿工厂用通风库房，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种煤矿工厂用通风库房，包括土层、库房、二氧化碳检测器和控制室，所述土层的顶端安装有库房，且库房的一端安装有门体，所述门体上安装有把手，所述库房的两侧均匀安装有通风室，所述通风室之间的库房的侧壁上均安装有3RP继电器，所述库房内部的两侧均安装有二氧化碳检测器，且库房内部两侧的顶端均安装有摄像头，所述库房内部顶端的中间位置处安装有照明灯，且照明灯两侧的库房上均安装有报警指示灯，所述库房内部顶部的两端均安装有吸尘器，所述库房的顶端安装有屋顶，所述通风室的内部均安装有通风机，且通风机的顶端通过导气管竖向依次贯穿于通风室和屋顶，所述导气管的顶端固定有保护罩，且导气管靠近通风机的一端安装有过滤装置过滤装置，所述库房一侧的中央位置处安装有控制室，且控制室一侧的顶端安装有控制面板，所述控制室内部底部的一端安装有蓄电池，且控制室内部底部的另一端安装有单片机，所述二氧化碳检测器的输出端通过导线与单片机的输入端电性连接，且单片机的输出端通过导线与通风机的输入端电性连接。

优选的，所述门体与库房的连接处设置有橡胶密封垫。

优选的，所述吸尘器的出风口均设置有活性炭过滤层。

优选的，所述把手上套有橡胶套。

优选的，所述保护罩的表面设有滤网。

与现有技术相比，本实用新型的有益效果是：该煤矿工厂用通风库房通过安装有二氧化碳探测器、单片机以及控制面板，使得便于在二氧化碳探测器上设定二氧化碳浓度值，当二氧化碳浓度值超过设定值时，控制各个通风机进行工作，开始通风，这样在保持煤矿库房通风良好的前提下，有效的减少了不必要的能耗，只有当二氧化碳浓度值超过设定值时，通风机才会运行，或者人为定时进行定时运行，实现了很好的节能效果，同时装置通过安装有吸尘器，吸尘器的内部设置有活性炭过滤层，使得便于将煤矿库房中的有害粉尘吸入吸尘器内，同时被活性炭过滤层进行过滤，保证库房内的空气新鲜度，避免伤害工人身体健康，同时装置通过安装有摄像头，便于实时监控库房内部情况，通过智能化的控制，摒弃了传统的就地控制，不仅有效的节省了大量的能耗，且节省大量的人工劳力。

附图说明

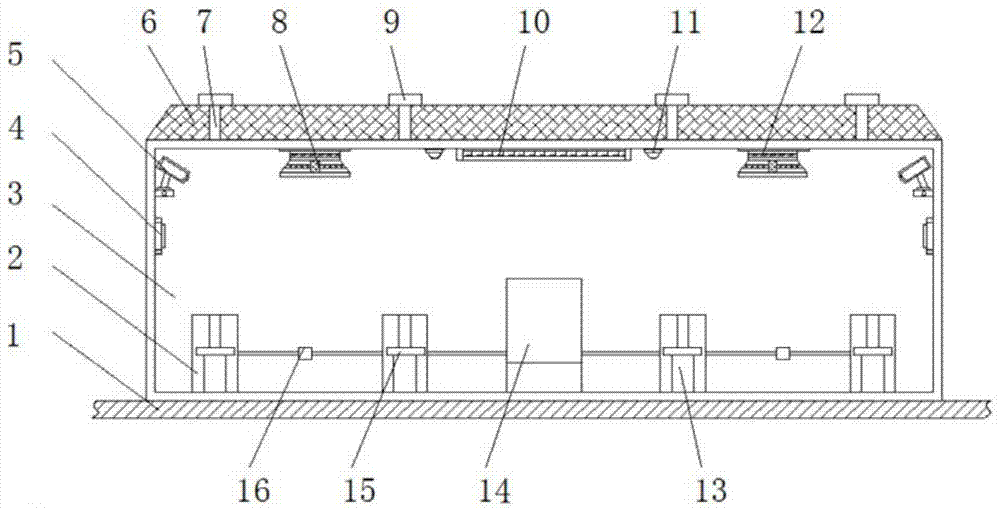

图1为本实用新型的结构剖面示意图；

图2为本实用新型的侧视示意图；

图3为本实用新型的控制室剖面示意图；

图4为本实用新型的库房俯视示意图。

图中：1-土层；2-通风室；3-库房；4-二氧化碳检测器；5-摄像头；6-屋顶；7-导气管；8-吸尘器；9-保护罩；10-照明灯；11-报警指示灯；12-活性炭过滤层；13-通风机；14-控制室；15-过滤装置；16-3RP继电器；17-门体；18-把手；19-蓄电池；20-单片机；21-控制面板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种煤矿工厂用通风库房，包括土层1、库房3、二氧化碳检测器4和控制室14，土层1的顶端安装有库房3，且库房3的一端安装有门体17，门体17与库房3的连接处设置有橡胶密封垫，增加密封性，避免有害气体外渗，门体17上安装有把手18，把手18上套有橡胶套，起到防滑的效果，库房3的两侧均匀安装有通风室2，通风室2之间的库房3的侧壁上均安装有3RP继电器16，库房3内部的两侧均安装有二氧化碳检测器4，二氧化碳检测器4的型号可为GP-2000，且库房3内部两侧的顶端均安装有摄像头5，库房3内部顶端的中间位置处安装有照明灯10，且照明灯10两侧的库房3上均安装有报警指示灯11，库房3内部顶部的两端均安装有吸尘器8，吸尘器8的出风口均设置有活性炭过滤层12，保证库房内的空气新鲜度，避免伤害工人身体健康，库房3的顶端安装有屋顶6，通风室2的内部均安装有通风机13，且通风机13的顶端通过导气管7竖向依次贯穿于通风室2和屋顶6，导气管7的顶端固定有保护罩9，保护罩9的表面设有滤网，滤网防止保护罩9被堵塞，导致通风效果较差，且导气管7靠近通风机13的一端安装有过滤装置过滤装置15，库房3一侧的中央位置处安装有控制室14，且控制室14一侧的顶端安装有控制面板21，控制室14内部底部的一端安装有蓄电池19，且控制室14内部底部的另一端安装有单片机20，单片机20的型号可为ZYWYKJ，二氧化碳检测器4的输出端通过导线与单片机20的输入端电性连接，且单片机20的输出端通过导线与通风机13的输入端电性连接。

工作原理：使用时，接通电源，首先通过在二氧化碳检测器4上设定二氧化碳浓度最高值，由二氧化碳探测器4进行库房3内的二氧化碳浓度值探测，当库房3内的二氧化碳浓度值大于设定值时，单片机20将信号传递给通风机13，通风机13开启进行通风即可，直至二氧化碳浓度值低于设定值，与此同时，吸尘器8运作，将库房3内的粉尘吸入吸尘器8内，吸尘器8的内部设置有活性炭过滤层12，保证库房3内的空气新鲜度，避免伤害工人身体健康，摄像头5便于实时监控库房3内部情况，通过智能化的控制，摒弃了传统的就地控制，不仅有效的节省了大量的能耗，且节省大量的人工劳力。
