一种用于装饰装修作业的刷墙装置的制作方法

本实用新型涉及装饰装修设备领域，特别涉及一种用于装饰装修作业的刷墙装置。

背景技术：

在建筑厂房、民宅的后期内装修或家庭装修过程中，需要对墙面进行刷漆或者涂料。

传统的刷墙装置在刷墙的过程中无法对墙面进行快速烘干，导致二次刷墙的过程中对第一次刷在墙面上的涂料产生破坏现象，同时传统的刷墙装置无法对当天用的涂料进行回收，导致涂料在第二天时凝固。

技术实现要素：

本实用新型的目的是提供一种自动化数控车床的导料结构，解决了刷墙过程中二次涂料对一次涂料进行破坏的问题，同时对涂料进行回收，防止涂料凝固。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种用于装饰装修作业的刷墙装置，其特征在于，包括机体、升降装置、涂料装置和搅拌装置，所述升降装置固定于机体的上端面，所述涂料装置设置于升降装置的一端，且所述涂料装置与升降装置螺纹配合，所述搅拌装置固定于机体的上端面，所述搅拌装置包括搅拌箱、搅拌杆、搅拌电机和进料管，所述进料管位于搅拌箱的端面，且所述进料管与搅拌箱相通，所述搅拌杆设置于搅拌箱内，所述搅拌电机固定于机体的下端面，且所述搅拌电机的输出轴贯穿机体的下端面与搅拌杆固定配合，所述搅拌杆的侧壁上固定有若干搅拌叶，所述搅拌箱的侧壁上固定有加热管一，所述加热管一的侧壁上固定有隔温板一，所述搅拌箱内固定有搅拌泵，所述升降装置包括电机二、螺纹杆一、螺纹杆二和电机三，所述机体的上端面固定有支撑板一，所述支撑板一的一端固定有支板一，所述支板一的一端固定有滑动块，所述螺纹杆一设置于支板一与机体之间，所述电机二固定于机体的下端面，且所述电机二的输出轴贯穿机体的下端面与螺纹杆一固定配合，所述螺纹杆一的侧壁上设置有螺纹杆一螺纹配合的螺纹板一，所述螺纹板一远离螺纹杆一的一端固定有支撑板二，所述支撑板二的侧壁上开设有滑动槽，所述滑动槽内固定有滑杆，所述滑动块与滑杆滑动配合，所述支撑板二的两端固定设置有支板二，所述螺纹杆二设置于支板二之间，所述电机三固定于支板二的上端面，所述电机三的输出轴贯穿支板二的上端面与螺纹杆二固定配合。

采用上述技术方案，将涂料放置到进料管内，由于进料管的一端与搅拌箱相通，从而涂料通过自身的重力进入到涂料箱内，搅拌电机启动，由于搅拌电机的输出轴贯穿机体的下端面与搅拌杆固定配合，从而搅拌电机的输出轴转动带动搅拌杆转动，由于搅拌叶固定于搅拌杆的侧壁上，从而搅拌杆转动带动搅拌叶转动，实现搅拌也对涂料箱内的涂料进行搅拌，在搅拌的过程中，由于加热管一固定于搅拌箱的侧壁上，从而加热管一对搅拌箱进行加热，防止搅拌箱内的涂料停止搅拌的过程中凝结，隔温板用于隔绝加热管一的温度，防止加热管一直接接触外界，从而导致人员被烫伤，将机体移动需要的位置时，电机二启动，由于螺纹杆一位于支板一与机体之间，且电机二的输出轴贯穿机体的下端面与螺纹杆一固定配合，从而电机二的输出轴转动带动螺纹杆一转动，由于螺纹板一与螺纹杆一固定配合，从而螺纹杆一转动带动螺纹板一上下移动，由于支撑板二固定于螺纹板一远离螺纹杆一的一端，从而螺纹板一上下移动带动支撑板二上下移动，由于支板二对称固定于支撑板二的两端，从而支撑板二上下移动带动支板二上下移动，由于电机二固定于支板二的下端面，且电机二的输出轴贯穿支板二的下端面与螺纹杆二固定配合，从而支板二上下移动带动螺纹杆与电机二上下移动。

作为优选，所述涂料装置包括涂料箱、烘箱、涂料板和涂料辊，所述涂料板固定于涂料箱的一端，且所述涂料板远离涂料箱的一端与螺纹杆二螺纹配合，所述涂料箱的侧壁上固定有与涂料箱相通的输送管，且所述输送管远离涂料箱的一端贯穿搅拌箱与搅拌泵固定配合，输送管的侧壁上固定有电磁阀门四。

采用上述技术方案，当螺纹杆二上下移动时，由于涂料板固定于涂料箱的一端，且涂料板远离涂料箱的一端与螺纹杆二螺纹配合，从而螺纹杆二上下移动带动涂料板上下移动，实现涂料板带动涂料箱上下移动，当涂料箱上下移动到需要的位置时，电机二启动，电机二带动螺纹杆二转动，螺纹杆二转动带动涂料板上下移动，实现涂料板带动涂料箱上下移动，搅拌泵启动，电磁阀门四打开，由于输送管位于涂料箱与搅拌箱之间，且输送管的一端与涂料箱相通，输送管远离涂料箱的一端贯穿搅拌箱与搅拌泵固定配合，从而搅拌泵抽取搅拌箱内的涂料进入到输送管内，涂料通过输送管进入到涂料箱内。

作为优选，所述涂料箱远离涂料板的一端水平固定有支架杆，所述涂料辊设置于支架杆之间，所述涂料辊与支架杆旋转配合，且所述涂料辊的侧壁与涂料箱相通，所述涂料箱的侧壁上固定有收集箱，收集箱的下端面固定有与收集箱相通的收集管，且收集管远离收集箱的一端与涂料箱相通。

采用上述技术方案，当涂料填充满涂料箱时，电磁阀门四关闭，搅拌泵关闭，由于涂料箱处于上下移动的状态，且支架杆固定于涂料箱的一端，涂料辊位于支架杆之间，且涂料辊与支架杆旋转配合，从而涂料箱上下移动带动支架杆上下移动，支架杆上下移动带动涂料辊在支架杆内旋转，由于涂料辊的侧壁与涂料箱相通，且涂料辊远离涂料箱的侧壁与收集箱相通，从而涂料辊在旋转的过程中沾取涂料箱内的涂料，实现涂料辊对墙体的粉刷，在粉刷的过程中，会有多余的涂料产生，由于收集管与收集箱的下端面相通，且收集管远离收集箱的一端与涂料箱相通，从而残留的涂料受到自身的重力落入到收集箱内，涂料受到自身的重力通过收集管进入到涂料箱内，实现收集管对涂料的循环。

作为优选，所述烘箱固定于涂料箱上方的内壁上，所述烘箱的上端面固定有与烘箱相通的风机，所述风机远离烘箱的一端固定有导风管，所述导风管的侧壁上固定有加热管二，所述加热管二的侧壁上固定有隔温板二，所述烘箱的一端固定有与烘箱相通的导风板。

采用上述技术方案，当涂料辊在对墙面粉刷的过程中，风机启动，由于导风管固定于风机的一端，从而气流通过导风管进入到风机内，在气流进入风机的同时，由于加热管二固定于导风管的侧壁上，从而加热管二对导风管进行加热，导风管受热对进入到导风管内的气流进行加热，实现气流处于高温状态，由于风机固定于机体的上端面，且风机与烘箱相通，从而气流通过风机进入到烘箱内，由于导风板固定于烘箱的一端，且导风板于烘箱相通，从而气流通过烘箱进入到导风板内，实现导风板对附着在墙面的涂料进行烘干。

作为优选，所述涂料箱的下端面固定有与涂料箱相通的涂料槽，所述涂料槽内固定有粗过滤网与细过滤网，且所述细过滤网位于粗过滤网的下方，所述涂料槽的下端面固定有与涂料槽相通的回送管，所述回送管远离涂料槽的一端与搅拌箱相通，回送管的侧壁上固定有电磁阀门五。

采用上述技术方案，当残留的涂料进入到涂料箱内时，涂料受到自身的重力落入到涂料槽内，由于粗过滤网与细过滤网固定于涂料槽内，且细过滤网位于粗过滤网的下方，从而粗过滤网对大颗粒物体进行过滤，细过滤网对小颗粒物体进行过滤，电磁阀门五打开，由于回送管一端与涂料槽的下端面相通，回送管远离涂料槽的一端与搅拌箱相通，从而涂料通过自身的重力进入到回送管内，涂料通过回送管进入到搅拌箱内，实现搅拌箱对涂料的回收利用。

作为优选，所述机体的上端面固定有扶手。

采用上述技术方案，扶手用于方便人员推动机体。

作为优选，所述机体的下端面固定有带刹车万向轮。

采用上述技术方案，带刹车万向轮方便机体的推送。

附图说明

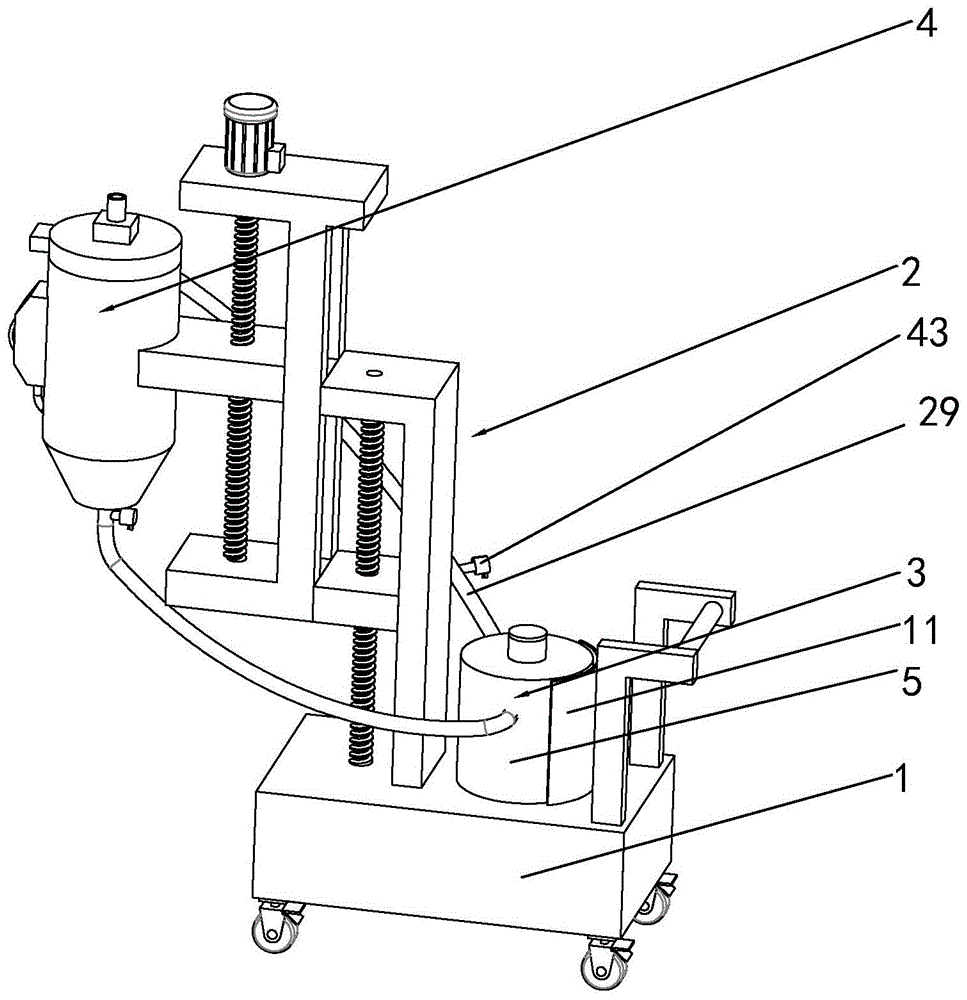

图1为实施例的结构示意图；

图2为实施例涂料装置的示意图；

图3为实施例升降装置的示意图；

图4为实施例搅拌装置的示意图。

附图标记：1、机体；2、升降装置；3、涂料装置；4、搅拌装置；5、搅拌箱；6、搅拌杆；7、搅拌电机；8、进料管；9、搅拌叶；10、加热管一；11、隔温板一；12、搅拌泵；13、电机二；14、螺纹杆一；15、螺纹杆二；16、电机三；17、支撑板一；18、支板一；19、滑动块；20、螺纹板一；21、支撑板二；22、滑动槽；23、滑杆；24、支板二；25、涂料箱；26、烘箱；27、涂料板；28、涂料辊；29、输送管；30、支架杆；31、收集箱；32、风机；33、导风管；34、加热管二；35、隔温板二；36、导风板；37、涂料槽；38、粗过滤网；39、细过滤网；40、回送管；41、扶手；42、带刹车万向轮；43、电磁阀门四；44、电磁阀门五；45、收集管。

具体实施方式

以下仅是本实用新型的优选实施方式，保护范围并不仅局限于该实施例，凡属于本实用新型思路下的技术方案应当属于本实用新型的保护范围。同时应当指出，对于本技术领域的普通技术人员而言，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。

图1至4，一种用于装饰装修作业的刷墙装置，包括机体1、升降装置2、涂料装置3和搅拌装置4，升降装置2固定于机体1的上端面，涂料装置3设置于升降装置2的一端，且涂料装置3与升降装置2螺纹配合。

搅拌装置4固定于机体1的上端面，搅拌装置4包括搅拌箱5、搅拌杆6、搅拌电机7和进料管8，进料管8位于搅拌箱5的端面，且进料管8与搅拌箱5相通，搅拌杆6设置于搅拌箱5内，搅拌电机7固定于机体1的下端面，且搅拌电机7的输出轴贯穿机体1的下端面与搅拌杆6固定配合，搅拌杆6的侧壁上固定有若干搅拌叶9，搅拌箱5的侧壁上固定有加热管一10，加热管一10的侧壁上固定有隔温板一11，搅拌箱5内固定有搅拌泵12。

将涂料放置到进料管8内，由于进料管8的一端与搅拌箱5相通，从而涂料通过自身的重力进入到涂料箱25内，搅拌电机7启动，由于搅拌电机7的输出轴贯穿机体1的下端面与搅拌杆6固定配合，从而搅拌电机7的输出轴转动带动搅拌杆6转动，由于搅拌叶9固定于搅拌杆6的侧壁上，从而搅拌杆6转动带动搅拌叶9转动，实现搅拌也对涂料箱25内的涂料进行搅拌，在搅拌的过程中，由于加热管一10固定于搅拌箱5的侧壁上，从而加热管一10对搅拌箱5进行加热，防止搅拌箱5内的涂料停止搅拌的过程中凝结，隔温板用于隔绝加热管一10的温度，防止加热管一10直接接触外界，从而导致人员被烫伤。

升降装置2包括电机二13、螺纹杆一14、螺纹杆二15和电机三16，机体1的上端面固定有支撑板一17，支撑板一17的一端固定有支板一18，支板一18的一端固定有滑动块19，螺纹杆一14设置于支板一18与机体1之间，电机二13固定于机体1的下端面，且电机二13的输出轴贯穿机体1的下端面与螺纹杆一14固定配合，螺纹杆一14的侧壁上设置有螺纹杆一14螺纹配合的螺纹板一20，螺纹板一20远离螺纹杆一14的一端固定有支撑板二21，支撑板二21的侧壁上开设有滑动槽22，滑动槽22内固定有滑杆23，滑动块19与滑杆23滑动配合，支撑板二21的两端固定设置有支板二24，螺纹杆二15设置于支板二24之间，电机三16固定于支板二24的上端面，电机三16的输出轴贯穿支板二24的上端面与螺纹杆二15固定配合。

将机体1移动需要的位置时，电机二13启动，由于螺纹杆一14位于支板一18与机体1之间，且电机二13的输出轴贯穿机体1的下端面与螺纹杆一14固定配合，从而电机二13的输出轴转动带动螺纹杆一14转动，由于螺纹板一20与螺纹杆一14固定配合，从而螺纹杆一14转动带动螺纹板一20上下移动，由于支撑板二21固定于螺纹板一20远离螺纹杆一14的一端，从而螺纹板一20上下移动带动支撑板二21上下移动，由于支板二24对称固定于支撑板二21的两端，从而支撑板二21上下移动带动支板二24上下移动，由于电机二13固定于支板二24的下端面，且电机二13的输出轴贯穿支板二24的下端面与螺纹杆二15固定配合，从而支板二24上下移动带动螺纹杆二15与电机二13上下移动。

涂料装置3包括涂料箱25、烘箱26、涂料板27和涂料辊28，涂料板27固定于涂料箱25的一端，且涂料板27远离涂料箱25的一端与螺纹杆二15螺纹配合，涂料箱25的侧壁上固定有与涂料箱25相通的输送管29，且输送管29远离涂料箱25的一端贯穿搅拌箱5与搅拌泵12固定配合，输送管29的侧壁上固定有电磁阀门四43。

当螺纹杆二15上下移动时，由于涂料板27固定于涂料箱25的一端，且涂料板27远离涂料箱25的一端与螺纹杆二15螺纹配合，从而螺纹杆二15上下移动带动涂料板27上下移动，实现涂料板27带动涂料箱25上下移动，当涂料箱25上下移动到需要的位置时，电机二13启动，电机二13带动螺纹杆二15转动，螺纹杆二15转动带动涂料板27上下移动，实现涂料板27带动涂料箱25上下移动，搅拌泵12启动，电磁阀门四43打开，由于输送管29位于涂料箱25与搅拌箱5之间，且输送管29的一端与涂料箱25相通，输送管29远离涂料箱25的一端贯穿搅拌箱5与搅拌泵12固定配合，从而搅拌泵12抽取搅拌箱5内的涂料进入到输送管29内，涂料通过输送管29进入到涂料箱25内。

涂料箱25远离涂料板27的一端水平固定有支架杆30，涂料辊28设置于支架杆30之间，涂料辊28与支架杆30旋转配合，且涂料辊28的侧壁与涂料箱25相通，涂料箱25的侧壁上固定有收集箱31，且涂料辊28远离涂料箱25的侧壁贯穿收集箱31远离涂料箱25的侧壁，收集箱31的下端面固定有与收集箱31相通的收集管45，且收集管45远离收集箱31的一端与涂料箱25相通。

当涂料填充满涂料箱25时，电磁阀门四43关闭，搅拌泵12关闭，由于涂料箱25处于上下移动的状态，且支架杆30固定于涂料箱25的一端，涂料辊28位于支架杆30之间，且涂料辊28与支架杆30旋转配合，从而涂料箱25上下移动带动支架杆30上下移动，支架杆30上下移动带动涂料辊28在支架杆30内旋转，由于涂料辊28的侧壁与涂料箱25相通，且涂料辊28远离涂料箱25的侧壁与收集箱31相通，从而涂料辊28在旋转的过程中沾取涂料箱25内的涂料，实现涂料辊28对墙体的粉刷，在粉刷的过程中，会有多余的涂料产生，由于收集管45与收集箱31的下端面相通，且收集管45远离收集箱31的一端与涂料箱25相通，从而残留的涂料受到自身的重力落入到收集箱31内，涂料受到自身的重力通过收集管45进入到涂料箱25内，实现收集管45对涂料的循环。

烘箱26固定于涂料箱25上方的内壁上，烘箱26的上端面固定有与烘箱26相通的风机32，风机32远离烘箱26的一端固定有导风管33，导风管33的侧壁上固定有加热管二34，加热管二34的侧壁上固定有隔温板二35，烘箱26的一端固定有与烘箱26相通的导风板36。

当涂料辊28在对墙面粉刷的过程中，风机32启动，由于导风管33固定于风机32的一端，从而气流通过导风管33进入到风机32内，在气流进入风机32的同时，由于加热管二34固定于导风管33的侧壁上，从而加热管二34对导风管33进行加热，导风管33受热对进入到导风管33内的气流进行加热，实现气流处于高温状态，由于风机32固定于机体1的上端面，且风机32与烘箱26相通，从而气流通过风机32进入到烘箱26内，由于导风板36固定于烘箱26的一端，且导风板36于烘箱26相通，从而气流通过烘箱26进入到导风板36内，实现导风板36对附着在墙面的涂料进行烘干。

涂料箱25的下端面固定有与涂料箱25相通的涂料槽37，涂料槽37内固定有粗过滤网38与细过滤网39，且细过滤网39位于粗过滤网38的下方，涂料槽37的下端面固定有与涂料槽37相通的回送管40，回送管40远离涂料槽37的一端与搅拌箱5相通，机体1的上端面固定有扶手41，机体1的下端面固定有带刹车万向轮42，回送管40的侧壁上固定有电磁阀门五44。

当残留的涂料进入到涂料箱25内时，涂料受到自身的重力落入到涂料槽37内，由于粗过滤网38与细过滤网39固定于涂料槽37内，且细过滤网39位于粗过滤网38的下方，从而粗过滤网38对大颗粒物体进行过滤，细过滤网39对小颗粒物体进行过滤，电磁阀门五44打开，由于回送管40一端与涂料槽37的下端面相通，回送管40远离涂料槽37的一端与搅拌箱5相通，从而涂料通过自身的重力进入到回送管40内，涂料通过回送管40进入到搅拌箱5内，实现搅拌箱5对涂料的回收利用，扶手41用于方便人员推动机体1，带刹车万向轮42方便机体1的推送。
